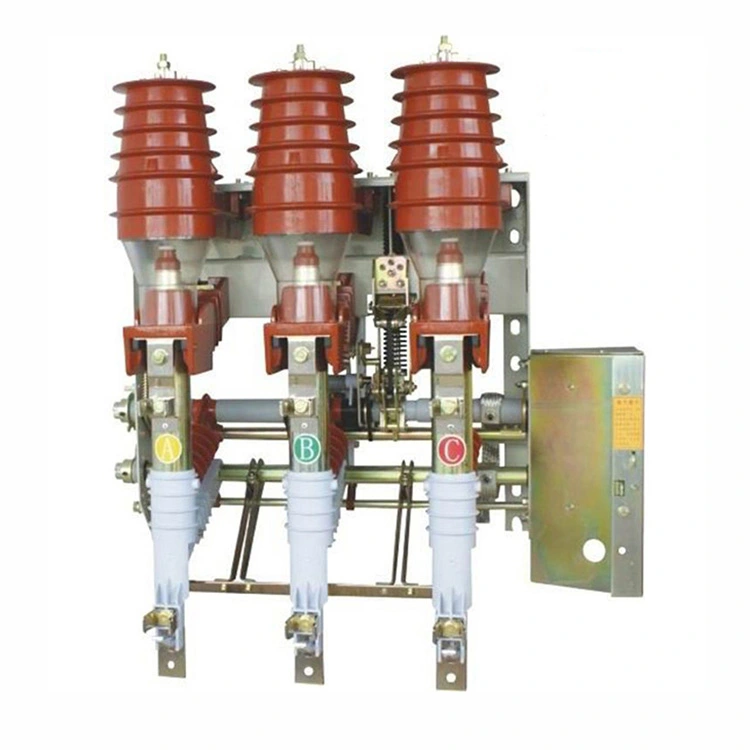

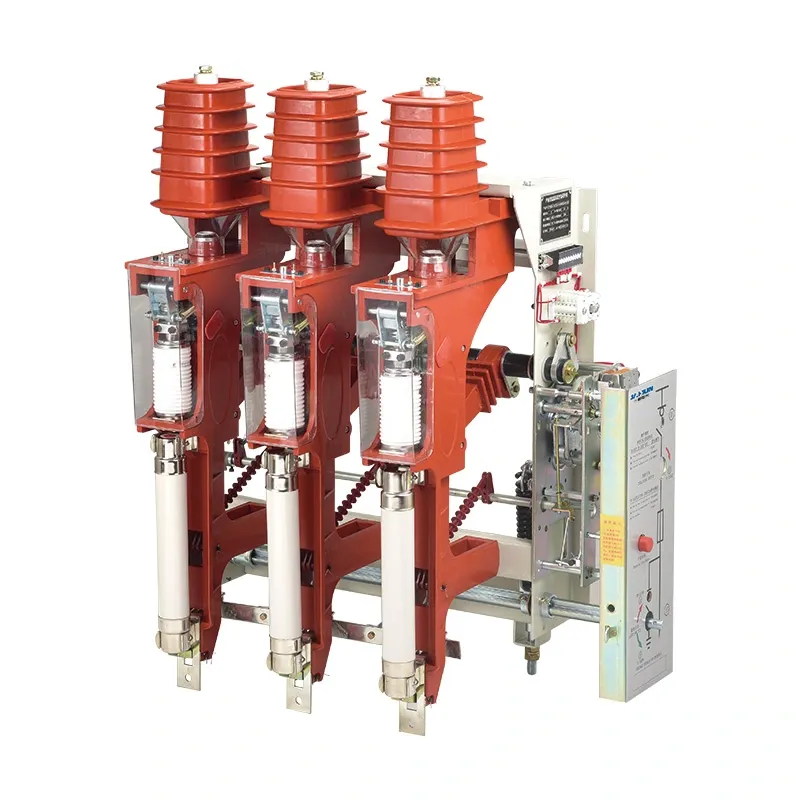

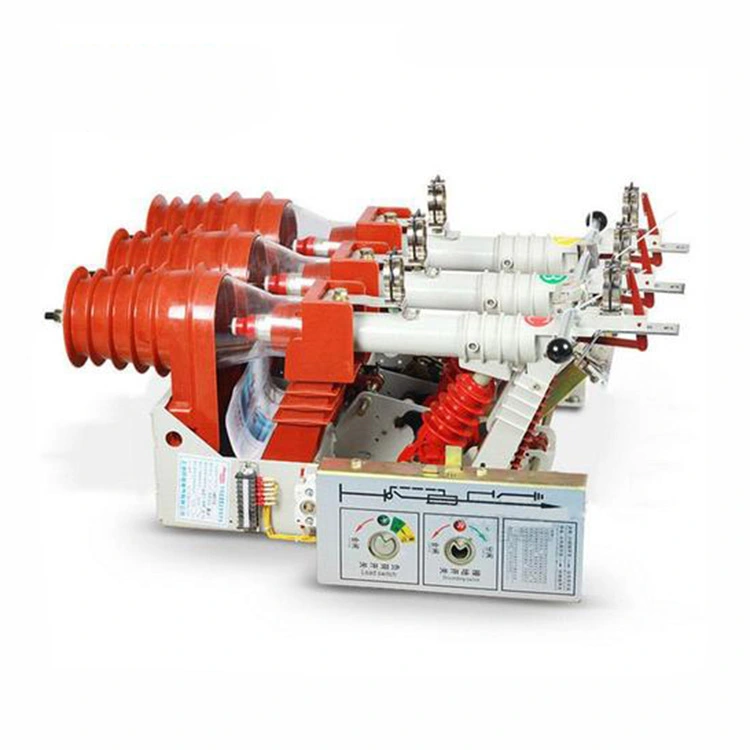

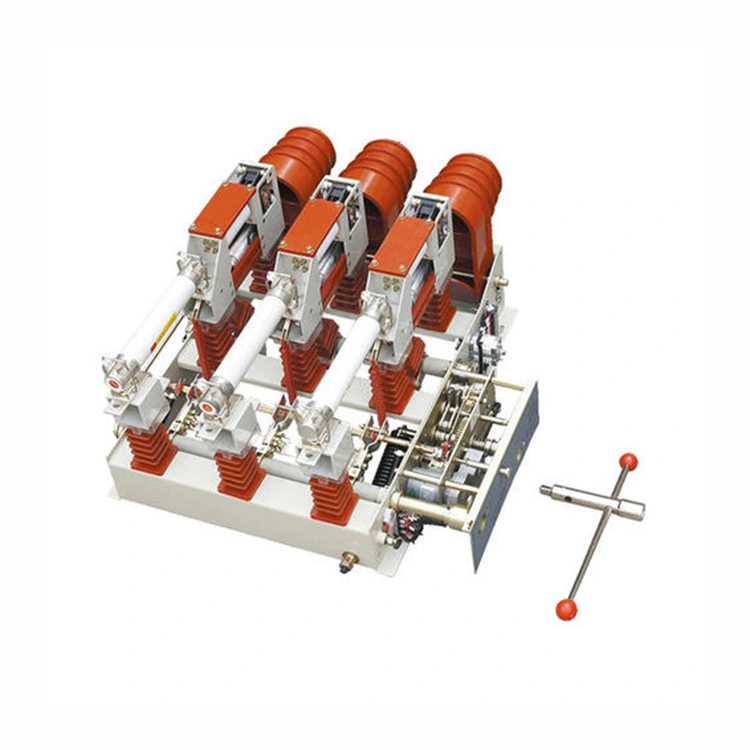

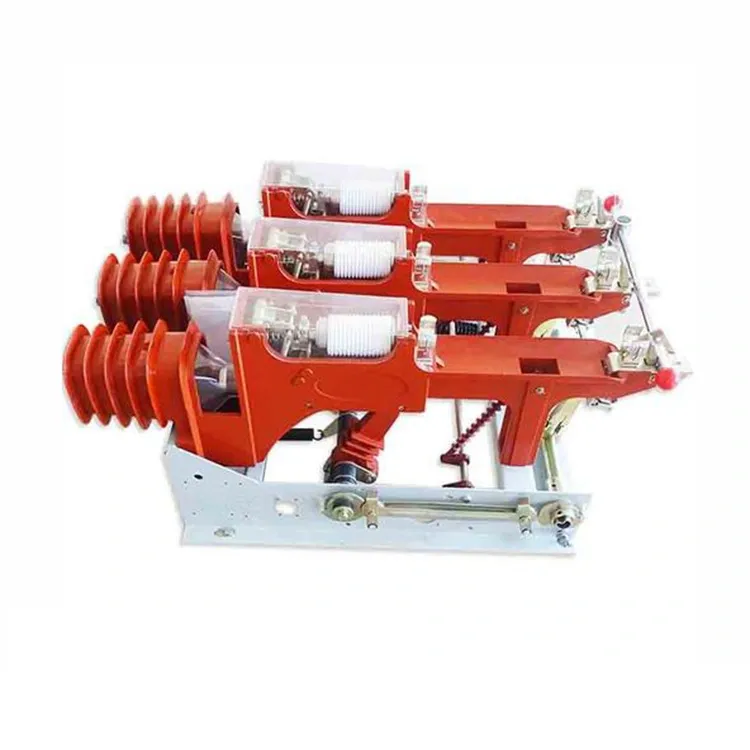

Mv Vakuum Sikring Load Break Switch 11kv

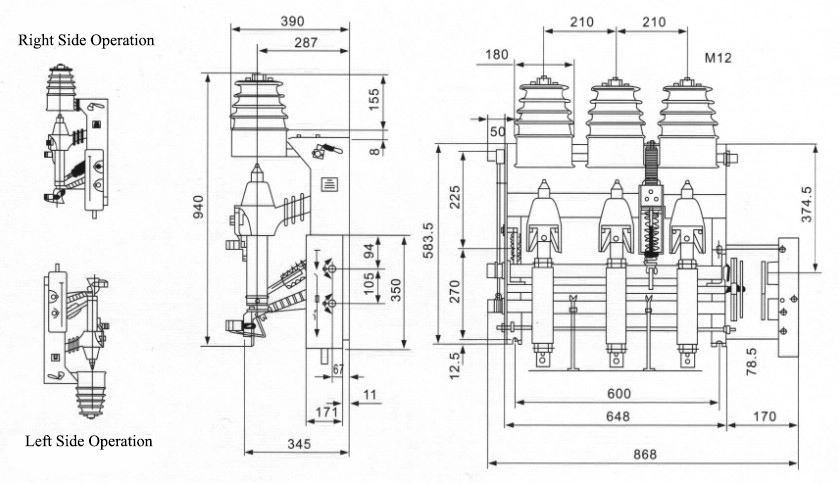

Mv vakuumsikringslastbryter 11kv er et trefaset mellomspenningsbryter med en merkespenning på 12 kV og en merkefrekvens på 50 Hz. Den er designet for å lage og bryte belastningsstrømmer, sløyfestrømmer, ubelastede transformatorstrømmer og kabelladestrømmer, samt for å lukke kortslutningsstrømmer. Når den er utstyrt med en jordingsbryter, er lastbryteren i stand til å motstå kortslutningsstrømmer. Den strukturelle funksjonen kan vises som nedenfor:

1. Lastbryteren, jordingsbryteren, sikringen og betjeningsmekanismen er montert på en enkelt ramme, noe som tillater fleksible kombinasjoner. Designet er kompakt, med små overordnede dimensjoner og enkel installasjon.

2. Utstyrt med isolerte skjold for de faste kontaktene, oppnår ringhovedenheten intern isolasjon uten behov for fase-til-fase-barrierer eller isolerende skillevegger ved bruddpunktene, noe som effektivt forhindrer lysbueulykker inne i skapet.

3. En pålitelig mekanisk forrigling er tilveiebrakt mellom mv-vakuumsikringens lastbryter, jordingsbryteren og sikringen, for å sikre samsvar med sikkerhetskravene "fem forebygging".

4. To driftsmoduser er tilgjengelige på en mv-vakuumsikringslastbryter: manuell drift og motorisert drift med dobbel AC/DC-strømforsyning.

Produktparameter:

Vanlige spørsmål om produkter:

Spørsmål: Hvordan forbedrer vakuumteknologien ytelsen på en mv-vakuumsikringslastbryter 11kv?

A: Vakuumbryteren gir et rent, pålitelig lysbueslukkermedium. Den sikrer rask lysbueslukking ved null, reduserer kontaktslitasje, minimerer vedlikeholdskrav og eliminerer miljøhensyn knyttet til SF₆-gass.

Spørsmål: Hvilken rolle spiller sikringene i kombinasjonen av lastbruddsbryteren og sikringen?

A: Sikringene fungerer som reservebeskyttelse, og avbryter høye feilstrømmer utover kapasiteten til lastbryteren. De betjener også en slagmekanisme som åpner bryteren under en feil, og sikrer koordinert frakobling av kretsen.

Spørsmål: Hva er fordelene fremfor en konvensjonell effektbryter?

A: Selv om kretsbrytere tilbyr full feilrettingsevne, gir vakuumsikringslastbryteren en mer kompakt, kostnadseffektiv og vedlikeholdsvennlig løsning for distribusjonsnivåapplikasjoner. Den er spesielt egnet for transformatorbeskyttelse der sikring og bryterkoordinering er tilstrekkelig.
