Hvordan forbedrer en nullsekvens CT-strømtransformator smultringtype jordfeilbeskyttelse

Artikkelsammendrag: A Zero Sequence CT Current Transformer Donut Typeer en viktig sensorkomponent for å oppdage jordfeil, lekkasjestrømmer og isolasjonsavvik i elektriske systemer. Med en toroidformet kjerne som omgir lederne, kan den oppdage reststrømmen som produseres når vektorsummen av fasestrømmer ikke lenger er null. Denne artikkelen forklarer driftsprinsippet, konstruksjonen, tekniske egenskaper, bruksområder, valgbetraktninger og hvorfor pålitelig produksjonskvalitet er viktig for moderne strømbeskyttelsessystemer.

Innholdsfortegnelse

1. Hva er en Zero Sequence CT Current Transformer Donut Type?
2. Hvordan fungerer en smultring Type Zero Sequence CT?
3. Hva er de viktigste konstruksjonsfunksjonene?
4. Hvilke tekniske spesifikasjoner bør kjøpere vurdere?
5. Hvor er en Zero Sequence CT ofte brukt?
6. Hvordan bør du velge riktig nullsekvens-CT?
7. Hva er de viktigste fordelene?
8. FAQ Om Zero Sequence CT Current Transformer Donut Type
9. Konklusjon

Hva er en Zero Sequence CT Current Transformer Donut Type?

For elektroingeniører og fagfolk i kraftdistribusjon er nøyaktig reststrømdeteksjon avgjørende for å identifisere feil før de utvikler seg til utstyrsskade, brannfare eller uventede strømbrudd. ENZero Sequence CT Current Transformer Donut Typeer spesielt utviklet for dette formålet.

I motsetning til en konvensjonell strømtransformator som primært måler strømmen som flyter gjennom en individuell leder, overvåker en nullsekvens-CT den kombinerte magnetiske effekten av flere ledere som passerer gjennom dens toroidale kjerne. Under normale trefaseforhold er vektorsummen av fasestrømmene tilnærmet null. Når det oppstår lekkasje eller jordfeil, utvikles det en ubalanse som skaper en målbar nullsekvensstrøm.

I henhold til produktinformasjonen gitt avXiFa, dens nullsekvens-CT bruker en toroidal kjerne og sekundærvikling og er designet for applikasjoner inkludert jordfeilbeskyttelse, lekkasjestrømdeteksjon, isolasjonsovervåking og relébeskyttelse. Produktet er egnet for 50 Hz kraftsystemer og forskjellige nøytralpunktkonfigurasjoner.

For kjøpere som leter etter en Zero Sequence CT Current Transformer Donut Type, er det viktig å forstå både det elektriske prinsippet og den fysiske konstruksjonen før man velger en modell.

Hvordan fungerer en smultring Type Zero Sequence CT?

Driftsprinsippet er basert på den magnetiske balansen til lederne som passerer gjennom CT-åpningen. I en sunn trefasekrets balanserer strømmene normalt hverandre, så den resulterende magnetiske fluksen inne i den toroidale kjernen forblir veldig liten.

Når en isolasjonsfeil eller jordlekkasje oppstår, tar en del av strømmen en utilsiktet vei til jord. Dagsbalansen er derfor forstyrret. Den resulterende gjenværende magnetiske fluksen induserer et sekundært signal som kan overføres til et beskyttelsesrelé, overvåkingsinstrument eller annet kontrollutstyr.

Den forenklede gjenkjenningsprosessen kan forstås som følger:

1. Faseledere passerer gjennom den toroidale CT-kjernen.
2. CT-en registrerer kontinuerlig det kombinerte magnetfeltet.
3. En strømubalanse produserer nullsekvensstrøm.
4. Sekundærviklingen genererer et tilsvarende elektrisk signal.
5. Beskyttelsessystemet evaluerer signalet.
6. Hvis den forhåndsinnstilte beskyttelsesterskelen overskrides, kan reléet utløse en alarm eller kretsavbrudd.

Dette arrangementet gir en praktisk metode for å detektere relativt små reststrømmer uten å kreve en konvensjonell CT på hver enkelt leder.

Hva er de viktigste konstruksjonsfunksjonene?

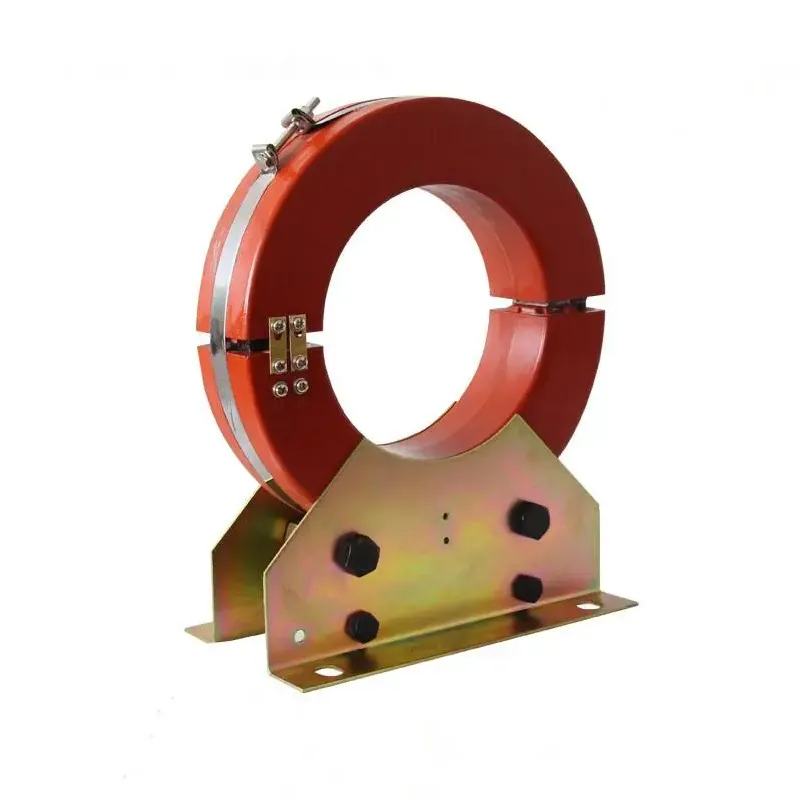

Ytelsen til en smultring type nullsekvens CT avhenger sterkt av dens magnetiske kjerne, vikling, isolasjonssystem, kabinett og produksjonsnøyaktighet. XiFa opplyser at produktet brukeroksygenfri kobberemaljert ledningfor vikling og høypermeabilitet silisiumstålplater for magnetkjernen. Disse materialvalgene er ment å støtte elektrisk ledningsevne, mekanisk styrke og følsomhet for små nullsekvensstrømmer.

Toroidal magnetisk kjerne

Den sirkulære kjernen skaper en lukket magnetisk bane rundt lederne. Høy magnetisk permeabilitet hjelper CT-en til å reagere effektivt på relativt små reststrømmer.

Sekundærvikling

Sekundærviklingen konverterer den detekterte magnetiske fluksen til et brukbart elektrisk signal for beskyttelses- og overvåkingsutstyr. Viklekvalitet påvirker direkte signalkonsistens og langsiktig pålitelighet.

Isolasjon og innkapsling

Produktstrukturen kan inneholde epoksyharpiks eller silikongummihus. Slik beskyttelse bidrar til å forbedre motstanden mot fuktighet og miljøforurensning, noe som er spesielt viktig i elektriske distribusjonsmiljøer.

Solid-Core og Split-Core-alternativer

Installasjonskravene kan variere. Solid-core design krever vanligvis at kabler føres gjennom CT før tilkobling, mens delt-core konfigurasjoner kan være nyttige for ettermonteringsprosjekter der det er uønsket å koble fra eksisterende ledere.

Hvilke tekniske spesifikasjoner bør kjøpere vurdere?

Valg av CT bør aldri bare avhenge av fysisk diameter. Elektrisk kompatibilitet, relékrav, lederarrangement og installasjonsforhold bør alle evalueres sammen.

Produsentens publiserte spesifikasjoner viser flere LXK-modeller, inkludert Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 og Φ240 versjoner, med forskjellige relé-, tilkoblings-, skalaverdi- og primærstrømkombinasjoner. Kjøpere bør bekrefte den nøyaktige konfigurasjonen med produsenten før de legger inn en bestilling.

Hvor er en Zero Sequence CT ofte brukt?

Evnen til å oppdage reststrøm gjør denne typen CT nyttig på tvers av et bredt spekter av elektriske beskyttelsesapplikasjoner. Den kan integreres i beskyttelsessystemer der tidlig oppdagelse av lekkasje eller jordfeil er viktig.

• Jordfeilbeskyttelse:Registrerer reststrøm forbundet med feil til jord.
• Lekkasjestrømovervåking:Hjelper med å identifisere unormale strømbaner.
• Isolasjonsovervåking:Støtter identifisering av forverrede isolasjonsforhold.
• Strømdistribusjonssystemer:Gir reststrøminformasjon for beskyttelsesreleer.
• Smarte rutenett:Kan integreres i intelligente overvåkings- og beskyttelsessystemer.
• Industrielt utstyr:Hjelper med å overvåke elektrisk utstyr der kontinuerlig feildeteksjon er nødvendig.
• Bygge elektriske nettverk:Støtter elektrisk sikkerhet og distribusjonsbeskyttelse.
• Jernbanetransportsystemer:Kan integreres i spesialiserte elektriske overvåkingssystemer.

XiFa identifiserer spesifikt smarte nett, jernbanetransport, bygningselektriske systemer og industrielt utstyrsovervåking blant bruksområdene for sine nullsekvens CT-produkter.

Hvordan bør du velge riktig nullsekvens-CT?

For innkjøpsteam innebærer valg av riktig modell mer enn bare å velge den største tilgjengelige kjernen. En systematisk evaluering kan redusere kompatibilitetsproblemer og forbedre installasjonseffektiviteten.

1. Sjekk kabelarrangementet.Bekreft antall og arrangement av ledere som vil passere gjennom CT-åpningen.
2. Mål den nødvendige blenderåpningen.Sørg for at den indre diameteren gir tilstrekkelig klaring for de eksisterende kablene.
3. Bekreft beskyttelsesreléet.CT-utgangen og relékarakteristikkene må være kompatible.
4. Kontroller det elektriske systemet.Sjekk frekvens, nøytral konfigurasjon, jordingsmetode og andre systemkrav.
5. Evaluer installasjonsmiljøet.Fuktighet, forurensning, temperatur og tilgjengelig installasjonsplass kan påvirke riktig konstruksjon.
6. Vurder ettermonteringskrav.Split-core design kan gi større bekvemmelighet når eksisterende kabler ikke lett kan kobles fra.
7. Gjennomgå produsentens kvalitet.Kjernemateriale, viklingsmaterialer, isolasjon, testprosedyrer og produksjonskonsistens bør vurderes før masseanskaffelser.

For internasjonale kjøpere som kjøper fra en produsent eller leverandør i Kina, bør teknisk dokumentasjon og modellbekreftelse innhentes før kjøp. Dette er spesielt viktig når CT skal integreres i et større beskyttelsessystem.

Hva er de viktigste fordelene?

En riktig valgt smultring type nullsekvens CT kan gi flere praktiske fordeler for elektriske beskyttelsessystemer:

• Høy følsomhet:En passende magnetisk kjerne kan bidra til å oppdage små reststrømmer.
• Kompakt struktur:Den toroidale konfigurasjonen kan passe effektivt rundt eksisterende ledere.
• Ikke-påtrengende sensing:Strømdeteksjon oppnås uten å plassere primærviklingen i serie med kretsen.
• Beskyttelsesintegrasjon:Sekundære signaler kan kobles til beskyttelsesreleer og overvåkingsutstyr.
• Fleksibel installasjon:Tilgjengelige konstruksjonsalternativer kan imøtekomme ulike installasjonsscenarier.
• Bredt bruksområde:Egnet for industrielle, kommersielle, infrastruktur- og kraftdistribusjonsmiljøer.

XiFas produktdesign kombinerer en toroidal kjerne med en sekundær vikling og beskyttende hus, mens det oppgitte materialvalget vektlegger konduktivitet, mekanisk styrke og magnetisk følsomhet.

FAQ Om Zero Sequence CT Current Transformer Donut Type

Hva brukes en Zero Sequence CT Current Transformer Donut Type til?

Den brukes først og fremst til å oppdage nullsekvens eller reststrøm forårsaket av jordfeil, lekkasjestrømmer og isolasjonsproblemer. Det resulterende signalet kan leveres til beskyttelsesreleer eller overvåkingsutstyr.

Hvordan oppdager en smultring type CT en jordfeil?

Lederne går gjennom den toroidale kjernen. Under balanserte forhold opphever deres magnetiske effekter i stor grad. En jordfeil skaper en ubalanse, og produserer gjenværende magnetisk fluks som CT-en konverterer til et sekundært elektrisk signal.

Hvilke kjernestørrelser er tilgjengelige?

Den refererte XiFa-produktinformasjonen viser LXK-modeller med Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 og Φ240 konfigurasjoner. Nøyaktige spesifikasjoner bør verifiseres i henhold til valgt modell og beskyttelsesapplikasjon.

Kan en nullsekvens-CT brukes til ettermonteringsprosjekter?

Ja. Solid-core og split-core strukturer tjener ulike installasjonskrav. En split-core design kan være fordelaktig der eksisterende kabler ikke kan kobles fra under installasjonen.

Hva bør jeg oppgi når jeg ber om et tilbud?

Innkjøpsteam bør ideelt sett gi nødvendig kjerneåpning, systemfrekvens, lederarrangement, relémodell, tilkoblingsmetode, primærstrømkrav, installasjonsmiljø og mengde. Oppgi disse detaljene hjelper en produsent eller leverandør i Kina å anbefale en kompatibel konfigurasjon mer effektivt.

Konklusjon

A Zero Sequence CT Current Transformer Donut Typegir en fokusert og praktisk tilnærming til reststrømdeteksjon, noe som gjør den verdifull for jordfeilbeskyttelse, lekkasjeovervåking, isolasjonsovervåking og intelligent elektrisk beskyttelse. Dens toroidale kjerne, sekundærviklingen, isolasjonsstrukturen og installasjonskonfigurasjonen påvirker alle systemytelsen. XiFas publiserte produktinformasjon fremhever silisiumstål med høy permeabilitet, oksygenfri kobberemaljert tråd, flere LXK-kjernestørrelser og kompatibilitet med 50 Hz strømsystemer.

Hvis du kjøper en påliteligZero Sequence CT Current Transformer Donut Typefor et nytt kraftdistribusjonsprosjekt, beskyttelsessystem eller ettermonteringsapplikasjon,kontakt osshos XiFa for å diskutere dine tekniske krav, modellvalg og tilbud. Ved å oppgi systemparametrene på forhånd kan det bidra til å akselerere produktmatching og innkjøp.
