Å velge enLuftkretsbryter ACBhandler ikke bare om å matche gjeldende rangeringer. For ingeniører, panelbyggere, fabrikkeiere, prosjektentreprenører og anskaffelsesteam er den virkelige utfordringen å velge en bryter som kan beskytte utstyr, redusere nedetid, tilpasse koblingsanleggets design, støtte fremtidig lastutvidelse og forbli pålitelig etter mange års drift. Denne artikkelen forklarer hvordan en Air Circuit Breaker ACB fungerer, hvor den brukes ofte, hvilke spesifikasjoner som betyr mest, og hvordan kjøpere kan unngå kostbare feil under valg. Den introduserer også praktiske innkjøpshensyn for å jobbe medWenzhou Xifa Electrical Equipment Co., Ltd.ved innkjøp av ACB-løsninger for industrielle og kommersielle kraftsystemer.
Innholdsfortegnelse
I et lavspent kraftdistribusjonssystem blir hovedbryteren ofte behandlet som ett element på en anskaffelsesliste. Det er en risikabel måte å se det på. En Air Circuit Breaker ACB er vanligvis installert på et kritisk punkt i systemet, for eksempel det innkommende panelet, hovedfordelingsskapet, generatorens utgangspanel, transformatorens sekundærside eller stor matekrets. Når den ikke tripper ordentlig, kan det hende at resultatet ikke er en liten elektrisk feil. Det kan bli produksjonsstans, utstyrsskade, brannrisiko eller dyrt nødvedlikehold.
Mange kjøpere søker etter en ACB kun etter gjeldende vurdering, for eksempel 630A, 1000A, 1600A, 2000A eller 3200A. Nåværende vurdering er selvfølgelig viktig, men det er ikke hele historien. Bryteren må også samsvare med kortslutningsnivået på installasjonsstedet, beskyttelseskravene til lasten, koblingsanlegget, driftsmiljøet og vedlikeholdsplanen for anlegget.
En god Air Circuit Breaker ACB gir det elektriske systemet en kontrollert måte å koble fra unormal strøm. Den beskytter kabler, samleskinner, transformatorer, generatorer, motorer og nedstrømsutstyr. Enda viktigere, det gir vedlikeholdsteam selvtillit. Når et system er bygget rundt en bryter med stabil mekanisk handling, nøyaktig utløsning og klare beskyttelsesinnstillinger, blir hele distribusjonsrommet enklere å administrere.
Det virkelige kjøpsspørsmålet er ikke bare "Hvor mye koster bryteren?" Et bedre spørsmål er: "Vil denne bryteren fortsatt beskytte systemet mitt på riktig måte når en feil oppstår på verst mulig tidspunkt?"

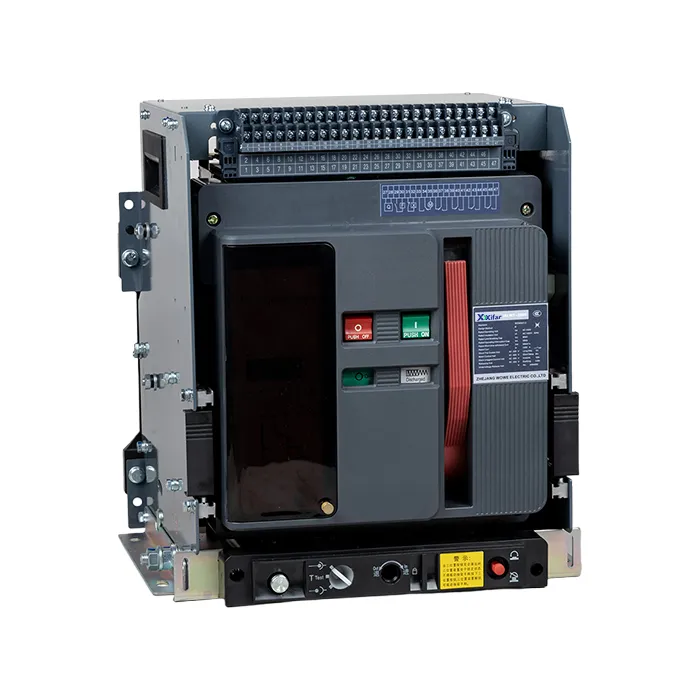

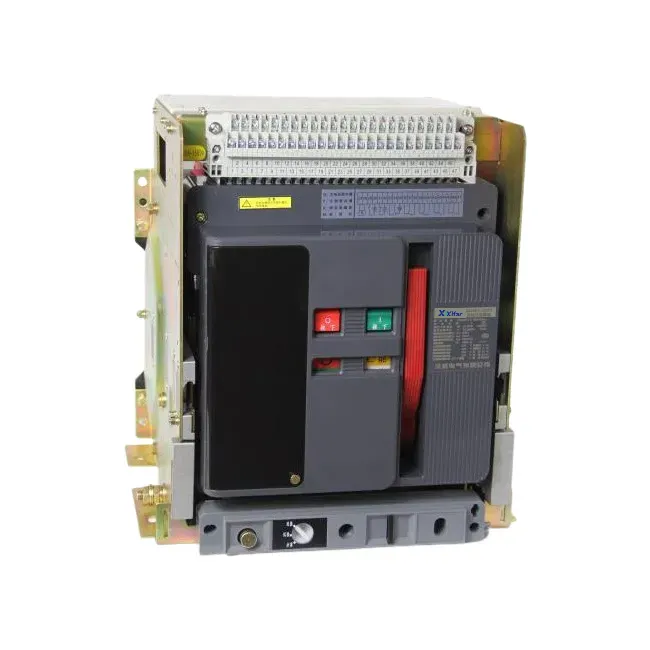

En Air Circuit Breaker ACB er en lavspenningsbryter- og beskyttelsesenhet som bruker luft som lysbueslukkemiddel. Når kontaktene skilles ved feilavbrudd, dannes det en lysbue. Bryteren styrer og avkjøler lysbuen gjennom lysbuen til strømmen er trygt avbrutt. Denne utformingen gjør ACB-er egnet for høystrøms lavspenningsapplikasjoner der pålitelighet, vedlikehold og justerbar beskyttelse er viktig.
I praktisk bruk kan en Air Circuit Breaker ACB utføre flere viktige funksjoner. Den kan manuelt eller elektrisk slå kretsen av og på. Den kan utløses automatisk når det oppstår overbelastning, kortslutning, underspenning eller jordfeil, avhengig av konfigurasjonen til overstrømsenheten. I mange moderne elektriske systemer støtter intelligente utløserenheter også måling, kommunikasjon, feilregistreringer og justerbare beskyttelseskurver.
Sammenlignet med mindre brytere, velges en ACB ofte for hovedkraftfordelingsnivået fordi den kan håndtere høyere rammestrømmer og sterkere krav til feilavbrudd. Det er også lettere å inspisere og vedlikeholde i store elektriske skap, spesielt ved bruk av uttrekksdesign. For anlegg som ikke har råd til lang nedetid, er ikke denne vedlikeholdsevnen en liten fordel.
Kjøpere sliter sjelden fordi de ikke finner en luftkretsbryter ACB. De sliter fordi for mange modeller ligner på papiret. En lav pris kan se attraktiv ut til å begynne med, men feil valg kan føre til mismatch, installasjonsforsinkelse, overoppheting, plagsom snubling, dårlig selektivitet eller vanskelig ettersalgsstøtte.
For panelbyggere er dimensjonskompatibilitet ofte et stort problem. En bryter som ikke passer til skapdesignet kan påvirke samleskinnelayout, døråpning, betjeningshåndtaksposisjon og vedlikeholdsplass. For fabrikkbrukere er den største bekymringen vanligvis stabil drift. De trenger en bryter som slår ut når den skal, holder seg lukket når systemet er friskt, og som kan betjenes uten unødvendig nedetid.
For entreprenører er også leveringshastighet og dokumentasjon viktig. Et prosjekt kan kreve produktbilder, tegninger, koblingsskjemaer, testrapporter, sertifikater, navneskiltdetaljer og pakkeinformasjon før forsendelse. Hvis leverandøren ikke kan svare tydelig, kan prosjektplanen lide.
| Kjøpers bekymring | Hvorfor det betyr noe | Hva du skal bekrefte før du bestiller |
|---|---|---|
| Gjeldende rangering stemmer ikke overens | En underdimensjonert bryter kan overopphetes eller snuble for ofte, mens en overdimensjonert bryter kan redusere beskyttelsesnøyaktigheten. | Merkestrøm, rammestørrelse, lasttype, fremtidig utvidelsestillegg. |
| Utilstrekkelig bruddkapasitet | Bryteren kan ikke sikkert avbryte høy feilstrøm ved installasjonspunktet. | Icu, Ics, kortslutningsberegning på stedet, transformatorkapasitet. |
| Feil installasjonsstruktur | Bryteren passer kanskje ikke til bryterutstyret eller kan være upraktisk å vedlikeholde. | Fast type eller uttrekkstype, dimensjoner, panelutskjæring, samleskinnetilkobling. |
| Unøyaktig beskyttelsesinnstilling | Dårlig koordinering kan føre til unødvendige driftsstanser eller manglende isolering av riktig feilsone. | Utløserenhetstype, langtidsforsinkelse, korttidsforsinkelse, øyeblikkelig og jordfeilinnstillinger. |
| Svak teknisk støtte | Kjøpere kan oppleve forsinkelser under installasjon, testing eller igangkjøring. | Leverandørresponshastighet, tegninger, manualer, ledningsstøtte, ettersalgsservice. |
Et profesjonelt utvalg av luftkretsbryter ACB starter med det elektriske systemet, ikke med katalogsiden. Før du bekrefter modellen, bør kjøpere samle grunnleggende prosjektinformasjon, inkludert nominell spenning, nominell strøm, frekvens, antall poler, kortslutningsnivå, skaptype, driftsmetode, beskyttelseskrav og kommunikasjonsbehov.
Merkestrøm er vanligvis den første parameteren kjøpere nevner. Imidlertid er rangert tjenestekortslutningsbryterkapasitet like viktig. En bryter med høy ultimat bruddkapasitet, men lavere servicebrytekapasitet, er kanskje ikke det beste valget for krevende industrielle systemer. For kritiske belastninger bør kjøpere ta hensyn til både Icu- og Ics-verdier.
Turenheten fortjener spesiell oppmerksomhet. En grunnleggende beskyttelsesenhet kan være nok for et enkelt distribusjonspanel, mens en moderne fabrikk, datasenter, næringsbygg eller fornybar energiprosjekt kan kreve mer avanserte beskyttelses- og overvåkingsfunksjoner. Justerbare innstillinger kan bidra til å forbedre selektiviteten mellom oppstrøms- og nedstrømsenheter.
Et praktisk tips til innkjøpsteam: når du ber om tilbud, send leverandøren paneltegning, systemspenning, merkestrøm, polnummer, nødvendig bryteevne, installasjonstype og tilbehørsliste sammen. Dette reduserer frem og tilbake kommunikasjon og unngår modellfeil.
Kjøpere sammenligner ofte ACB-er med MCCB-er og VCB-er. Forskjellen handler ikke om hvilken som er universelt bedre. Det avhenger av spenningsnivå, strømområde, installasjonsposisjon, beskyttelsesbehov, vedlikeholdsforventning og budsjett.

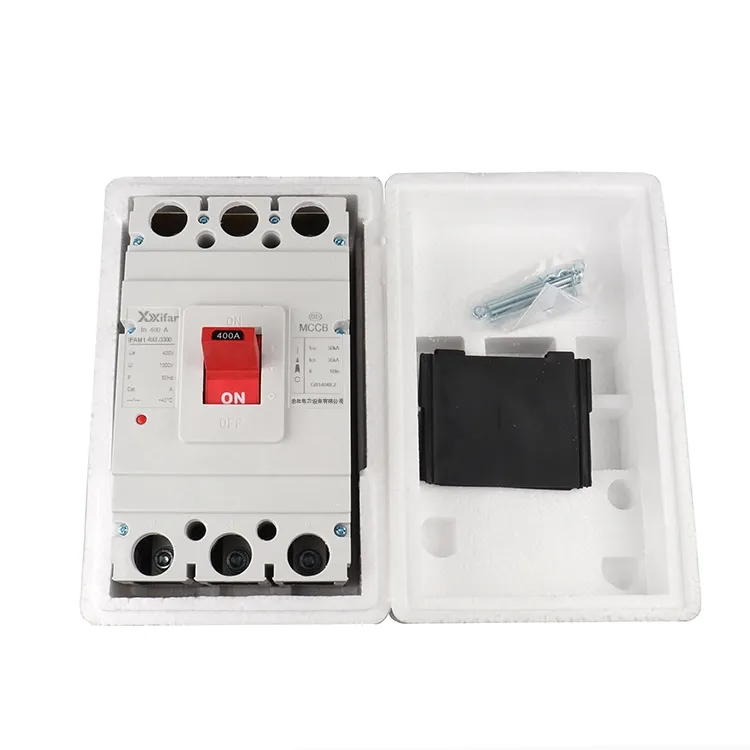

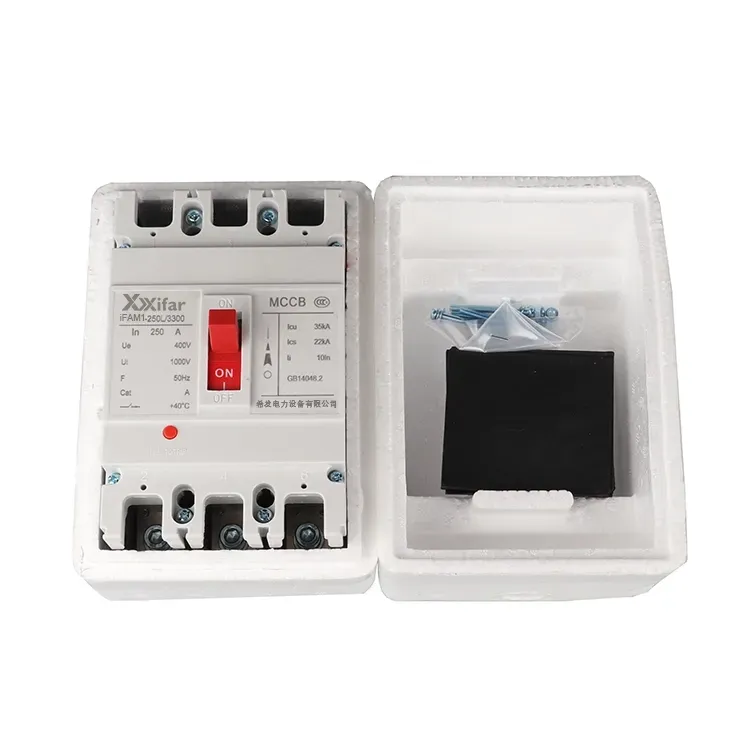

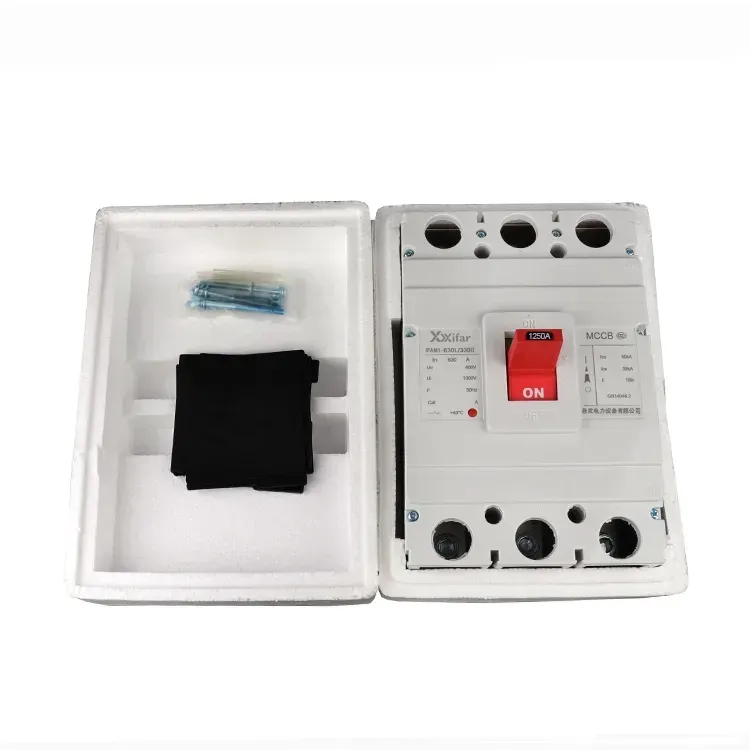

En støpt kretsbryter er mye brukt for strømforsyningskretser, maskinpaneler og kompakte distribusjonsapplikasjoner. Den er økonomisk, kompakt og enkel å installere. Men når systemstrømmen blir høyere og beskyttelseskravene blir mer avanserte, blir en Air Circuit Breaker ACB mer egnet.
En vakuumkretsbryter brukes vanligvis i mellomspenningssystemer. Dens lysbueslukking skjer inne i en vakuumavbryter, som er forskjellig fra luftbue-rennestrukturen til en ACB. Enkelt sagt velges ACB-er vanligvis for lavspent hoveddistribusjon, mens VCB-er velges for middels spenningsdistribusjon.
| Breaker Type | Felles spenningsnivå | Typisk bruk | Hovedfordel |
|---|---|---|---|
| Luftkretsbryter ACB | Lavspent strømfordeling | Hovedinngående panel, stor mater, generatorutgang, transformator sekundærside | Høy strømkapasitet, justerbar beskyttelse, praktisk vedlikehold, intelligente alternativer |
| Støpt kasse kretsbryter MCCB | Lavspenningsfordeling | Forgreningskretser, mindre matere, maskinpaneler | Kompakt størrelse, økonomisk kostnad, enkel installasjon |
| Vakuumkretsbryter VCB | Middels spenningsfordeling | Transformatorstasjoner, mellomspenningsanlegg, industrielle kraftnett | Kraftig lysbueslukking i vakuum, egnet for mellomspenningsavbrudd |
En Air Circuit Breaker ACB brukes ofte der lavspenningsstrømdistribusjon trenger sterk beskyttelse og pålitelig svitsjing. Det vises i industrianlegg, kommersielle bygninger, datasentre, kraftdistribusjonsrom, sykehus, flyplasser, jernbanetransportanlegg, vannbehandlingsanlegg, gruveprosjekter og fornybare energisystemer.
I produksjonsanlegg kan ACB beskytte verkstedets hovedinngående linje. I et næringsbygg kan den fungere som hovedbryter i lavspentsentralen. I et datasenter kan det bidra til å beskytte kritiske strømveier der nedetid er ekstremt dyrt. I fornybare energistasjoner kan ACB-er brukes i lavspentdistribusjonsskap koblet til transformatorer, omformere eller hjelpesystemer.
Fellespunktet i alle disse applikasjonene er enkelt: Systemet trenger en pålitelig enhet ved en nøkkelbeskyttelsesposisjon. Når den elektriske belastningen er stor, feilstrømmen er alvorlig, og driftsmiljøet ikke tåler gjentatte feil, blir en riktig valgt luftkretsbryter ACB en nødvendig investering i stedet for en valgfri komponent.
En pålitelig leverandør bør gjøre mer enn å selge en breaker. Leverandøren bør forstå arbeidsforholdene bak bestillingen. For kjøpere som ikke er elektrospesialister betyr dette enda mer. Tydelig teknisk kommunikasjon kan forhindre feil modellvalg før produksjonen starter.
Wenzhou Xifa Electrical Equipment Co., Ltd. leverer elektriske produkter for kraftdistribusjonsapplikasjoner, inkludert Air Circuit Breaker ACB-løsninger for lavspenningssystemer. For kjøpere ligger verdien ikke bare i selve produktet, men også i modellanbefaling, produksjonsevne, tilpasningsmuligheter, fabrikktesting og kommunikasjonsstøtte før og etter levering.
Ved vurdering av en leverandør bør kjøpere stille praktiske spørsmål. Kan leverandøren levere tekniske tegninger? Kan de anbefale riktig strømklassifisering og bruddkapasitet basert på prosjektinformasjon? Kan de støtte strukturer av fast type og uttrekkstype? Kan de tilby tilbehør som motoroperatører, shuntutløser, underspenningsutløser, hjelpekontakter og intelligente utløserenheter? Kan de svare raskt når installatøren har spørsmål?
| Leverandørvurderingspunkt | Hva en kjøper bør se etter |
|---|---|
| Produktspekter | Flere strømklassifiseringer, polalternativer, driftsmoduser og tilbehørskonfigurasjoner. |
| Teknisk støtte | Tydelig kommunikasjon om valg, tegninger, kabling, installasjon og igangkjøring. |
| Kvalitetskontroll | Rutinemessig fabrikkinspeksjon, mekaniske driftskontroller, isolasjonskontroller og verifisering av utløsningsytelse. |
| Tilpasningsevne | Støtte for prosjektspesifikke krav, skaptilpasning, tilbehør og emballasjebehov. |
| Leveringskoordinering | Rimelig ledetid, eksportpakking, fraktdokumenter og responsive ordreoppdateringer. |
Selv en høykvalitets luftkretsbryter ACB trenger riktig installasjon og periodisk inspeksjon. Elektrisk beskyttelsesutstyr fungerer under mekanisk, termisk og elektrisk påkjenning. Støv, fuktighet, løse forbindelser, aldrende fett, kontaktslitasje og dårlige driftsforhold kan redusere langsiktig pålitelighet.
En vedlikeholdsplan trenger ikke være komplisert, men den må være konsistent. Operatører bør holde bryterutstyret rent og tørt, sjekke for unormal oppvarming, inspisere tettheten til koblinger, verifisere driftsmekanismen og se gjennom turregistreringer når de er tilgjengelige. For ACB-er av uttrekkstype, bør reolmekanismen betjenes riktig for å unngå mekanisk skade.
I mange tilfeller er bryterfeil ikke plutselig. Det er advarselsskilt, som uvanlig støy, brennende lukt, synlig misfarging, ustabil lukkevirkning, hyppige forstyrrende snubling eller unormal temperaturøkning ved terminaler. Å ignorere disse tegnene kan gjøre et håndterbart vedlikeholdsproblem til en alvorlig elektrisk ulykke.
Hovedformålet med en Air Circuit Breaker ACB er å beskytte lavspente kraftdistribusjonssystemer mot overbelastning, kortslutning, jordfeil og andre unormale elektriske forhold. Det lar også operatører bytte store kretser trygt under normal drift eller vedlikehold.
En Air Circuit Breaker ACB brukes hovedsakelig i lavspentdistribusjonssystemer. For mellomspenningsapplikasjoner er en vakuumkretsbryter VCB vanligvis et mer passende valg. Kjøpere bør bekrefte systemspenningen før de velger brytertype.
ACB-er av fast type er ofte mer kompakte og økonomiske. ACB-er av uttrekkbar type er lettere å inspisere, erstatte og vedlikeholde uten større demontering av kabinettet. For viktige kraftsystemer hvor vedlikeholdshastighet er viktig, er uttrekkstype ofte foretrukket.
Hvis systemet krever justerbar beskyttelse, gjeldende visning, feilregistreringer, kommunikasjon eller bedre koordinering med andre beskyttelsesenheter, er en intelligent utløserenhet et praktisk valg. For enklere systemer kan det være nok med en grunnleggende utløserenhet.
Merkestrømmen bør velges i henhold til den faktiske laststrømmen, transformatorkapasitet, kabelstørrelse, temperaturforhold og fremtidig utvidelsesplan. Det bør ikke velges bare ved å gjette eller kopiere et gammelt modellnummer.
Brytekapasitet viser om bryteren trygt kan avbryte en høy kortslutningsstrøm. Hvis den valgte bryteren har utilstrekkelig brytekapasitet, kan den svikte under en alvorlig feil. Dette er en av de viktigste sikkerhetsparametrene ved valg av ACB.
Ja. Avhengig av prosjektbehov, kan kjøpere be om forskjellige strømklassifiseringer, polnummer, driftsmoduser, installasjonsstrukturer, utløserenheter, tilbehør og emballasjekrav. Det er best å oppgi prosjektdetaljer før tilbud.
Du bør oppgi nominell spenning, merkestrøm, polnummer, bruddkapasitet, installasjonstype, driftsmodus, krav til utløserenhet, tilbehørsliste, mengde, prosjektdestinasjon og eventuelle skaptegninger hvis tilgjengelig. Dette hjelper leverandøren med å anbefale riktig Air Circuit Breaker ACB mer nøyaktig.
Å velge en luftkretsbryter ACB er en beslutning som påvirker systemsikkerhet, vedlikeholdseffektivitet og langsiktige driftskostnader. En veltilpasset bryter bidrar til å beskytte verdifullt utstyr, redusere uplanlagt nedetid og gi ditt elektriske team mer selvtillit når de administrerer kritiske distribusjonssystemer.
Hvis du planlegger et lavspentdistribusjonsprosjekt, oppgraderer bryterutstyr, henter ACB-er for panelmontering eller sammenligner modeller for et industrianlegg, kan Wenzhou Xifa Electrical Equipment Co., Ltd. hjelpe deg med å gjennomgå de viktigste utvalgspunktene og gi passende produktalternativer basert på din applikasjon.
For modellvalg, tekniske detaljer, tilbudsstøtte eller tilpassede krav til Luftkretsbryter ACBkontakt ossi dag og del prosjektspesifikasjonene dine. Teamet vårt vil hjelpe deg med å finne en praktisk, sikker og kostnadseffektiv løsning for ditt strømdistribusjonssystem.
