Artikkelsammendrag:Å velge en trefaset sikringsbryter krever nøye vurdering av merkestrøm, sikringskompatibilitet, polkonfigurasjon, installasjonsdimensjoner og kortslutningsbeskyttelse. Wenzhou Xifa Electrical Equipment Co., Ltd. leverer strømdistribusjonskomponenter for transformatorsammenstillinger, elektriske paneler og industrielle kraftsystemer. Denne veiledningen forklarer nøkkelfaktorene kjøpere bør sjekke før de velger en passende modell.
Når du velger en trefaset sikringsbryter, vurderer vi først utstyret den skal betjene og driftsforholdene til kretsen. Applikasjoner som distribusjonsskap, transformatorsammenstillinger og industrielle kraftsystemer kan kreve forskjellige strømklassifiseringer, monteringsarrangementer og beskyttelsesegenskaper.
Før du sammenligner modeller, bør kjøpere bekrefte systemspenning, forventet driftsstrøm, belastningsegenskaper, tilgjengelig kortslutningsstrøm, installasjonsmiljø og nødvendig polkonfigurasjon.
For eksempel må en sikringsisolator installert på lavspenningssiden av en distribusjonstransformator samsvare med kretsklassifiseringen og beskyttelsesskjemaet til hele enheten. Å velge en modell basert på gjeldende vurdering alene kan føre til kompatibilitetsproblemer under installasjon eller drift.
Se gjennom tilgjengelighetenle konfigurasjoner on den AC Three Phase Fuse Isolator Sheks befør ferdigstillelse av spesifikasjonene.
Rammestrøm og sikringsmerkestrøm beskriver ulike egenskaper. Ramme current identifaltså tbryterens strømklasse, mens nominell sikringsstrøm refererer til nominell verdi for den installerte sikringen. Sikringen må være kompatibel med bryteren og egnet for å beskytte den faktiske kretsen.
I henhold til de medfølgende produktspesifikasjonene fra Wenzhou Xifa Electrical Equipment Co., Ltd., varierer de tilgjengelige rammestrømmene fra 63 A til 630 A.
| Rammestrøm | Oppført sikringsvurderinger | Sikringsstørrelse |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Merk: Disse verdiene oppsummerer de medfølgende produktparametrene. Bekreft den kompatible sikringstypen og nøyaktige vurderingen for den valgte modellen før du bestiller.
Sikringen bør velges i henhold til belastning, lederampasitet og nødvendig beskyttelseskoordinering. Motorkretser og transformatorkretser kan ha forskjellige startstrømmer og feilkarakteristikk, så samme sikringsklassifisering er ikke passende for alle bruksområder.
En trefaset sikringsisolatorbryter kombinerer kretsisolering med sikringsbasert overstrømsbeskyttelse. Kjøpere bør vurdere disse funksjonene separat for å sikre at enheten oppfyller kravene til installasjonen.
En sikring alene bestemmer ikke kortslutningsytelsen til hele enheten. Bryteren, sikringen, lederne og oppstrøms verneutstyr må koordineres i henhold til deres nominelle kapasitet. Vedlikeholdsisolering må også følge gjeldende elektriske sikkerhetsprosedyrer.
Etter å ha kontrollert elektrisk kompatibilitet, bør kjøpere verifisere stolpekonfigurasjonen, monteringsarrangementet, de totale dimensjonene og tilkoblingsplassen. Den medfølgende produktinformasjonen inkluderer tre- og firepolet konfigurasjoner, samt installasjonsalternativer for front- og sidetype for aktuelle modeller.
| Utvalgselement | Hva du bør sjekke | Hvorfor det betyr noe |
|---|---|---|
| Polkonfigurasjon | Trepolet eller firepolet modell | Tilsvarer krav til krets og nøytral isolasjon. |
| Monteringsarrangement | Front- eller sidemontering | Sikrer kompatibilitet med paneloppsettet. |
| Dimensjoner | Bredde, høyde, dybde og monteringshullposisjoner | Forhindrer interferens med ledninger og tilstøtende komponenter. |
| Tilkoblinger | Kabel- eller samleskinnearrangement og lederkrav | Støtter pålitelige elektriske tilkoblinger. |
For eksempel viser de publiserte dimensjonene for 160 A fronttype-serien dimensjon A som 164 mm for den tre-polede modellen og 200 mm for den fire-polede modellen. Denne forskjellen viser hvorfor kjøpere bør sjekke tegningen for den nøyaktige konfigurasjonen i stedet for å anta at modeller med samme rammevurdering har identiske dimensjoner.
Før du bestiller, sammenligne produsentens måltegning med paneloppsettet. Tillat tilstrekkelig plass for håndtaksbetjening, kabelbøyning, elektriske klaringer og utskifting av sikringer.
Teknisk dokumentasjon hjelper kjøpere med å bekrefte om et produkt oppfyller prosjektkravene. Vi anbefaler å be om produktdatabladet, dimensjonstegningen, gjeldende testrapporter og bekreftelse av den kompatible sikringsstandarden før du godkjenner en modell.
Wenzhou Xifa Electrical Equipment Co., Ltd. spesialiserer seg på forskning, utvikling og produksjon av kraftdistribusjonsprodukter for 0,4 kV til 35 kV systemer. Produktutvalget inkluderer luftstrømbrytere, strømbrytere, strømtransformatorer, potensielle transformatorer, lynavledere og utfallssikringer.
Ligger i Yueqing Economic Development Zone, Zhejiang, Kina, er selskapet et filialselskap av Conso Electrical Science and Technology Co., Ltd., som har produsert distribusjonstransformatorer, kompakte transformatorstasjoner og vakuumbrytere siden 2006.
Selskapet opplyser at produktene er produsert under ISO 9001 kvalitetsstyring og ISO 14001 miljøstyringssystemer, og at relevante tekniske spesifikasjoner oppfyller CE- og UL-krav. Kjøpere bør be om gjeldende sertifikater eller testrapporter for å bekrefte samsvarsstatusen til den spesifikke modellen.
Andre kjøpshensyn inkluderer tilgjengelighet av reservesikringer, installasjonsveiledning, ledetid og teknisk støtte etter salg. Disse detaljene kan påvirke igangkjøring og vedlikehold, spesielt når bryteren utgjør en del av en større elektrisk distribusjonsenhet.

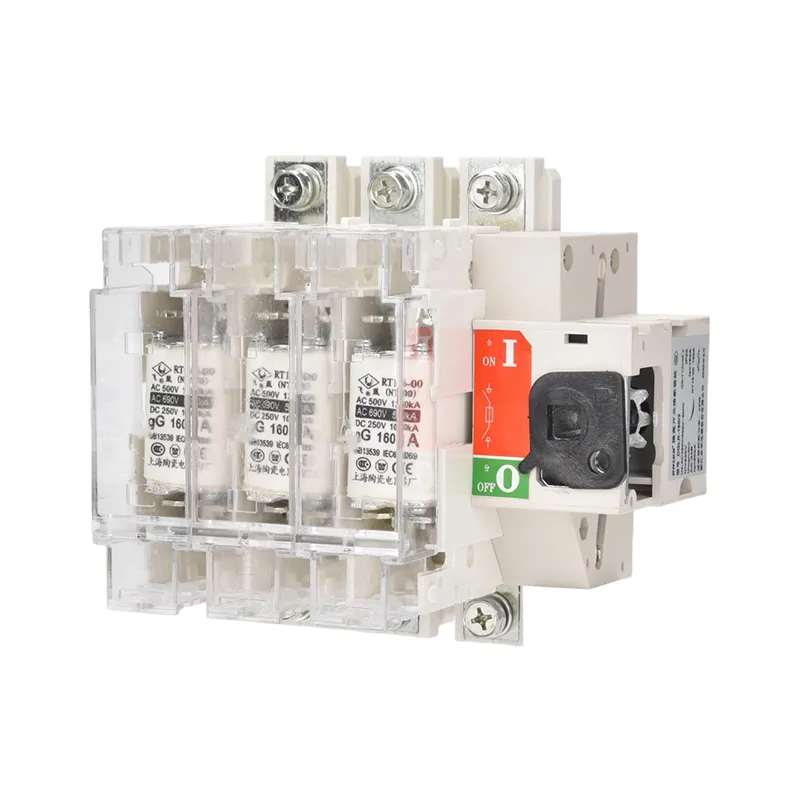

For produktdetaljer, besøk AC Three Phase Fuse Isolator Switch-produktsiden eller kontakt Wenzhou Xifa Electrical Equipment Co., Ltd..
En trefaset sikringsisolatorbryter brukes til å isolere en trefaset vekselstrømskrets og gi sikringsbasert overstrømsbeskyttelse i kompatible lavspentdistribusjonssystemer. Typiske bruksområder inkluderer distribusjonsskap, transformatorsammenstillinger og industrielle kraftinstallasjoner.
Sjekk kretsdesignstrømmen, lederampasiteten, belastningsegenskaper og feiltilstander. Velg deretter en kompatibel bryterramme og sikringsklassifisering basert på den nødvendige beskyttelseskoordineringen og gjeldende elektriske standarder.
Rammestrøm identifiserer bryterens strømklasse, mens sikringsmerkestrøm identifiserer den nominelle strømmen til den installerte sikringen. Den valgte sikringen må være kompatibel med bryteren og egnet for å beskytte kretsen.
Valget avhenger av kretskonfigurasjonen og om nøytral isolasjon er nødvendig. Bekreft polarrangementet mot systemdesignet, jordingsskjemaet og gjeldende installasjonsregler.
Bare hvis den spesifikke enheten er klassifisert for den tiltenkte koblingsplikten. Sjekk produsentens driftsklassifiseringer og brukskategori i stedet for å anta at hver isolator kan avbryte normal belastningsstrøm.
Oppgi systemspenning, nødvendig strømstyrke, sikringsspesifikasjon, polkonfigurasjon, monteringsarrangement, installasjonsdimensjoner, mengde og gjeldende standarder. Et enkeltlinjediagram eller paneltegning kan bidra til å bekrefte produktkompatibilitet.
Å velge en trefaset sikringsbryter krever en nøye gjennomgang av elektriske klassifiseringer, sikringsegenskaper, installasjonsdimensjoner og driftsforhold. Kontroll av disse detaljene før bestilling bidrar til å redusere installasjonsendringer og støtter pålitelig drift i distribusjonssystemet. Wenzhou Xifa Electrical Equipment Co., Ltd. gir produktinformasjon og teknisk støtte for å hjelpe kundene med å identifisere passende konfigurasjoner for deres applikasjoner.
-
