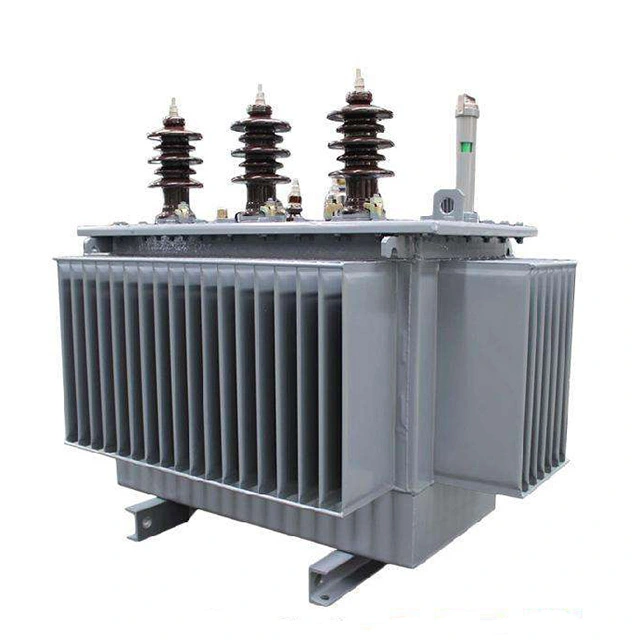

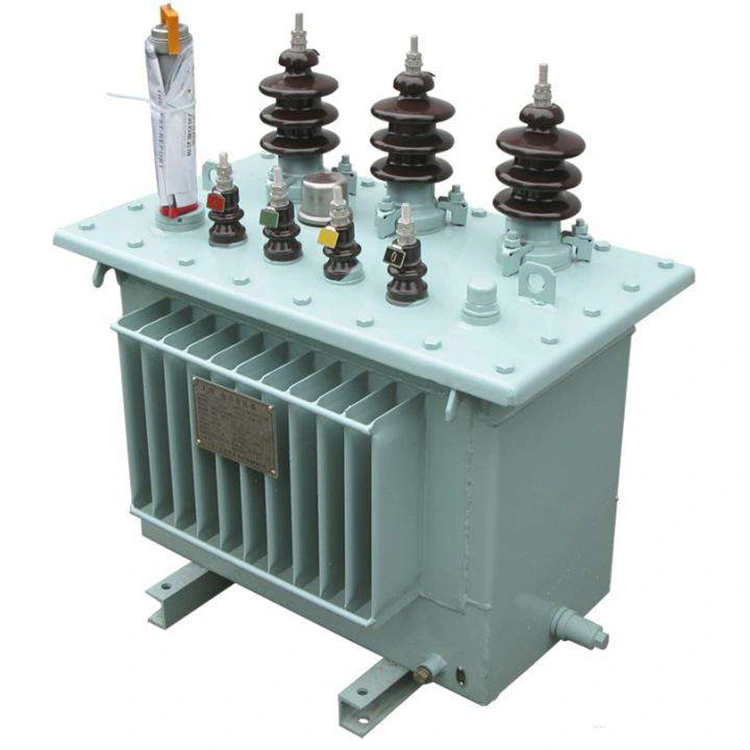

50 Kva stangmontert elektrisk transformator

Den elektriske transformatoren på 50 kva stolpemontert er en uunnværlig enhet i strømdistribusjonssystemer med lav spenning. Hovedfunksjonene inkluderer spenningskonvertering, elektrisk isolasjon og systembeskyttelse. Det er mye brukt i industrianlegg, kommersielle bygninger, boligprosjekter og infrastrukturkonstruksjon.

Den elektriske transformatoren for 50 kva stolpen er produsert med kjerner av silisiumstål av høy kvalitet og kobber- eller aluminiumsviklinger med høy ledningsevne. Den har en kompakt struktur, lavt tap, lavt støynivå og stabil drift, og er designet for å fungere pålitelig under ulike driftsforhold.

Alle viklinger av 50 kva stangmontert elektrisk transformator er produsert med materialer av høy kvalitet for å sikre utmerket isolasjonsytelse og strukturell stabilitet. Lavspenningsviklingene er dekket med kabelpapir rundt lederne, mens høyspentviklingene bruker polyuretan-emaljerte runde kobbertråder. Limpapiret mellom lag binder spolene godt sammen til en enkelt enhet, noe som gir utmerket isolasjonsytelse. Denne profesjonelle viklingsstrukturen forhindrer effektivt at spolene deformeres eller skades under langtidsdrift og langdistansetransport, og sikrer dermed stabiliteten og påliteligheten til den 50 kva stangmonterte elektriske transformatorens samlede struktur.

Teknisk parameter:

Spørsmål: I en 10kV/0,4kV 50 kva polmontert elektrisk transformator, sammenlignet med Yyn0-tilkoblingsgruppen, hvilke spesifikke fordeler har Dyn11-tilkoblingsgruppen når det gjelder sekundærsiden enfase kortslutningsfeilstrømnivået og undertrykkelsesevnen til ferromagnetisk resonans?

A: Null-sekvensimpedansen til Dyn11-tilkoblingen er mye lavere enn for Yyn0, noe som øker den enfasede jordingsfeilstrømmen betydelig, letter rask og pålitelig oppdagelse og fjerning av feil ved hjelp av beskyttelsesenheten, og reduserer risikoen for elektrisk støt og skade på utstyr.

Samtidig gir den primære deltaviklingen på en 50 kva polmontert elektrisk transformator en lukket bane for nullsekvensstrømmen, som effektivt begrenser nøytralpunktdriften og forhindrer alvorlig trefasespenningsasymmetri. Når systemet opplever ferromagnetisk resonans, kan denne banen gi dempningseffekter, noe som reduserer amplituden og varigheten av resonansen over spenning betydelig. Dessuten kan Dyn11 også blokkere injeksjonen av 3. harmonisk strøm inn i oppstrøms strømnettet, unngå harmonisk forsterkning og kondensatorbankoverbelastning, og redusere den ekstra temperaturøkningen til den 10kV/0,4kV 50 kva polmonterte elektriske transformatoren og aldringshastigheten til isolasjonen.

Derfor, for scenarier der 50 kva polmonterte elektriske transformatorer betjener områder med en stor mengde enfasebelastninger, ikke-lineære belastninger eller lange landlige kraftledninger som er utsatt for resonans, har Dyn11 betydelige fordeler når det gjelder sikkerhet, strømkvalitet og utstyrets levetid.

Hoveddeler av stangmonterte transformatorer

Frontmontering type LV DB

Maskinvare for Pole Line

Stolpemontert transformator

Sidemontering type LV DB

Produserer utstyr

Folie Viklemaskin

Oljepåfyllingsenhet

Transformatorovn og støpeenhet

Transformatorovn

Testsenter

Transformatorer i behandling

Transformator i tørking

Transformator i Winding 2

Transformator i Winding

Transfromer er i montering
