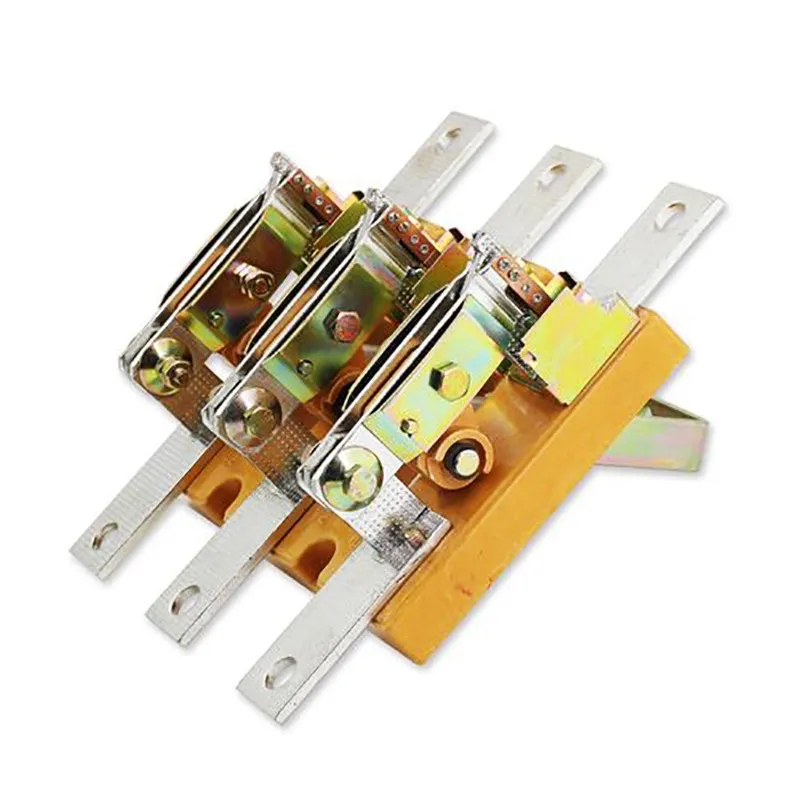

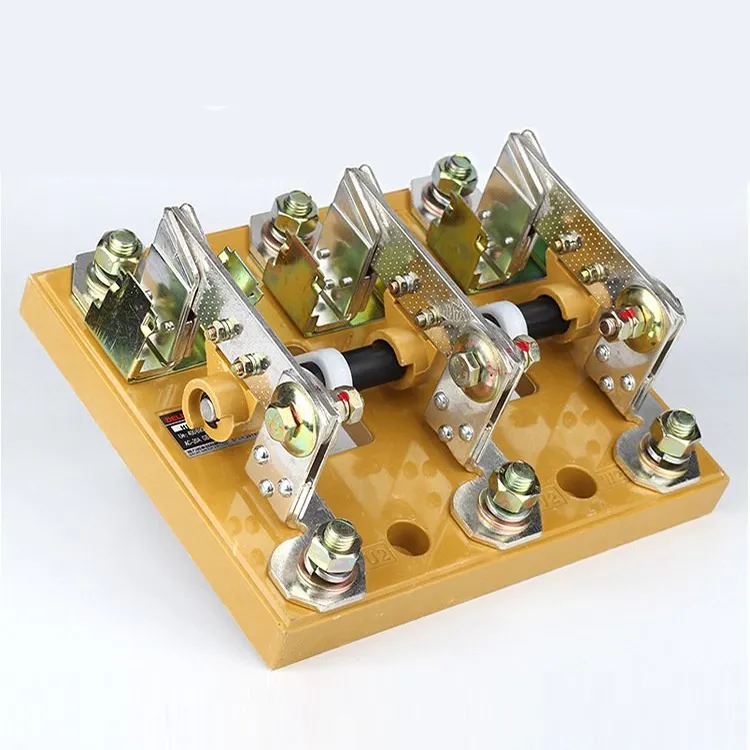

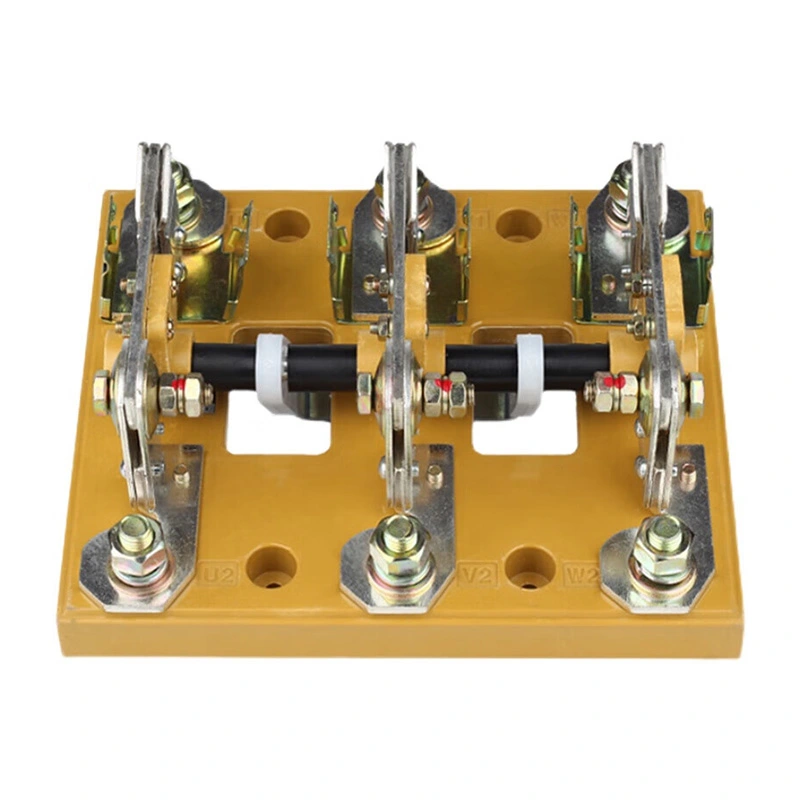

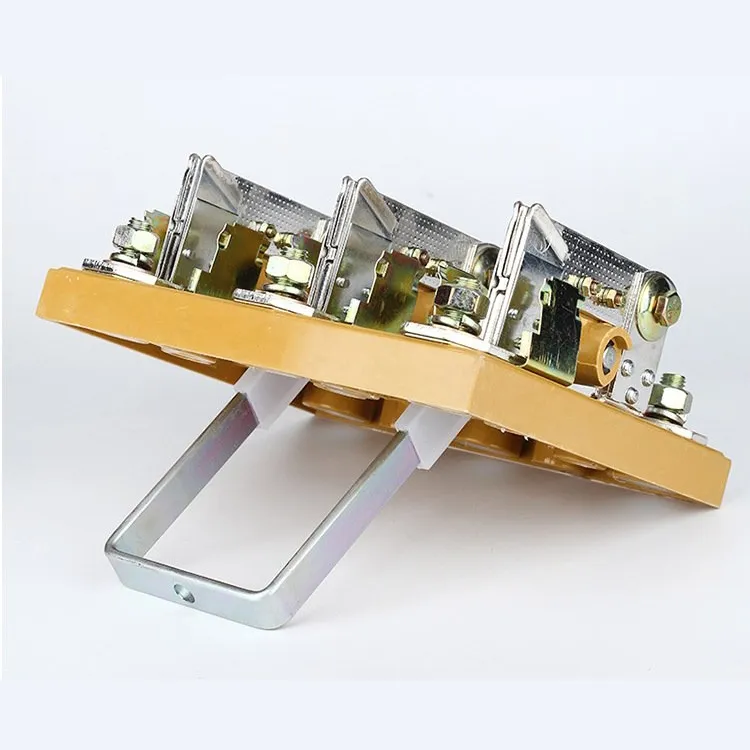

100 Amp 4-polet isolatorbryter

Wenzhou XiFa Electric Power Equipment Co., Ltd er en pålitelig fabrikk for å produsere solide 100 amp 4-polet isolatorbrytere. Selskapet bruker epoksyharpiks eller herdeplast som isolasjonsmateriale for å gi effektiv isolasjon mellom ledende deler og forhindre fase til fase kortslutninger. Og kontakten kan være kobber med høy ledningsevne eller sølvbelagt kobberlegering for å sikre pålitelig tilkobling og frakobling av kretsen, med sølvbelegg som reduserer motstand, oppvarming og oksidasjon. I tillegg vil det tekniske teamet svare på spørsmål fra kunder innen 24 timer for hver solgte 100 ampere 4-polet isolatorbryter.

Send forespørsel

produktbeskrivelse

En 100 amp 4-polet skillebryter er en elektrisk svitsjingsenhet designet for å koble fra kretser og kutte strømforsyningen. Den består av fire separate poler, inkludert to inngangsterminaler og to utgangsterminaler. Ved å gi en pålitelig frakobling sikrer den 100 ampere 4-polede skillebryteren både personell og utstyrssikkerhet.

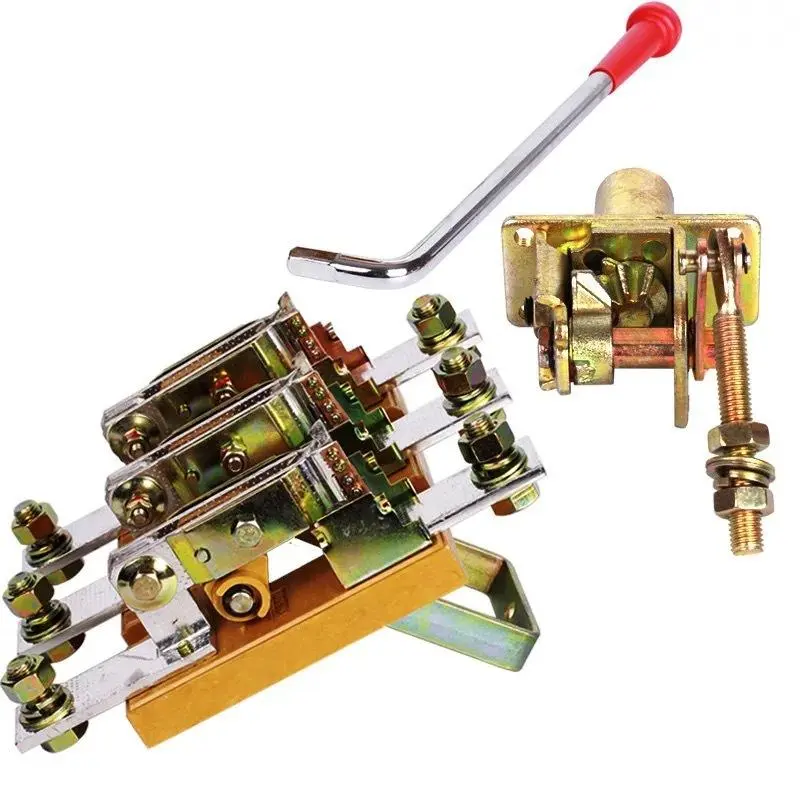

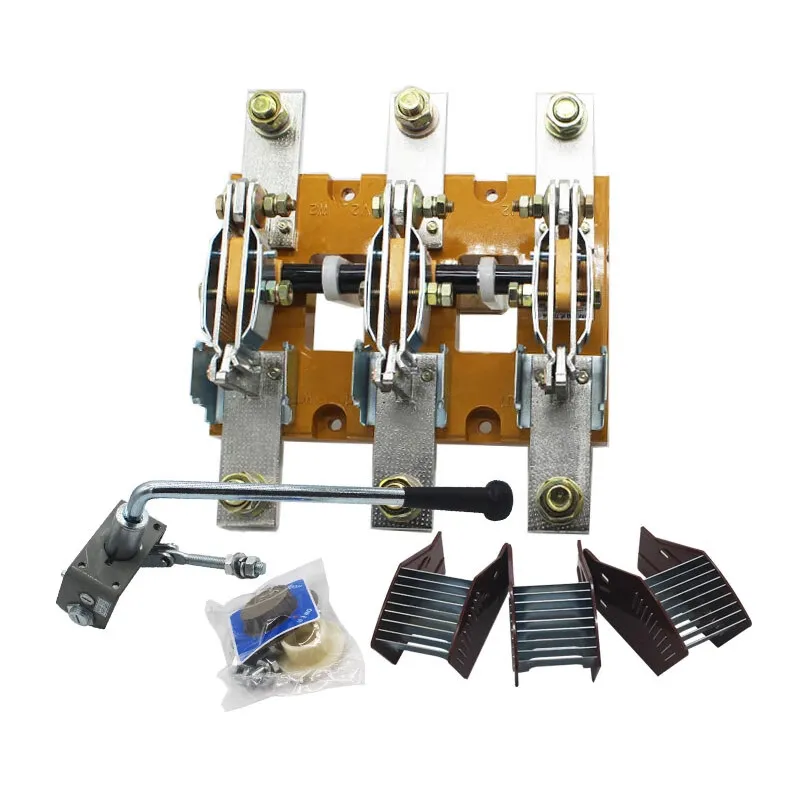

Den 100 ampere 4-polede isolatorbryteren består vanligvis av tre hoveddeler: kabinettet, betjeningsmekanismen og de elektriske komponentene. Kabinettet er laget av isolasjonsmaterialer for å forhindre strømlekkasje og elektrisk støt. Betjeningsmekanismen gjør at bryteren kan åpnes eller lukkes manuelt, mens de elektriske komponentene inkluderer poler, tilkoblingsterminaler og andre ledende elementer.

Common Applications of 100 amp 4 pole isolator switch:

1.Power Systems: Widely used in substations and distribution networks, the 100 amp 4 pole isolator switch disconnects or redirects power flow, helping maintain safe and stable operation of the grid.

2.Industrielle installasjoner: Brukt i maskinkontroll og automasjonssystemer, 100 amp 4-polet isolatorbryter gir sikker frakobling av strømmen under vedlikehold, og sikrer både arbeider- og utstyrsbeskyttelse.

3.Transportation Systems: In railways, metros, and other transport infrastructure, the switch is used to isolate electrical circuits, securing safety for passengers, staff, and equipment.

100 Amp 4 Pole Isolator Switch

Produksjonsparameter:

første (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbeidsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Making and Breaking Capacity
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA toppverdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (ganger)
Ue=660V merkestrøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vekt (kg)
3 stolper	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolper	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Type		Rammestørrelse (mm)						installasjonsstørrelse (mm)
Type		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Type	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Vanlige spørsmål om produksjon:

Spørsmål: Hva er en 100 ampere 4-polet skillebryter?

A: It is a manual switch designed to safely disconnect a four-wire system, typically three-phase plus neutral, from the power supply. Rated at 100 amps, it provides a visible and reliable isolation point for maintenance and safety purposes.

Q: How does a 100 amp 4 pole isolator switch differ from a 100 amp 3 pole isolator switch?

A: En 3-polet isolator kobler bare fra de tre fasede linjene. En 4-polet isolator kobler fra de tre fasene og nøytralen samtidig, og sikrer total kretsisolasjon. Dette reduserer risikoen for reststrøm og gir høyere sikkerhet i visse bruksområder.

Q: What are the main benefits of using a 100A 4 pole isolator switch?

A: De viktigste fordelene inkluderer fullstendig frakobling av faser og nøytral, en kompakt design som sparer plass, enkel installasjon og høy pålitelighet. Det gir et tydelig, synlig knekkpunkt som øker sikkerheten under vedlikehold.
