100 Amp 3-fase isolatorbryter 100a

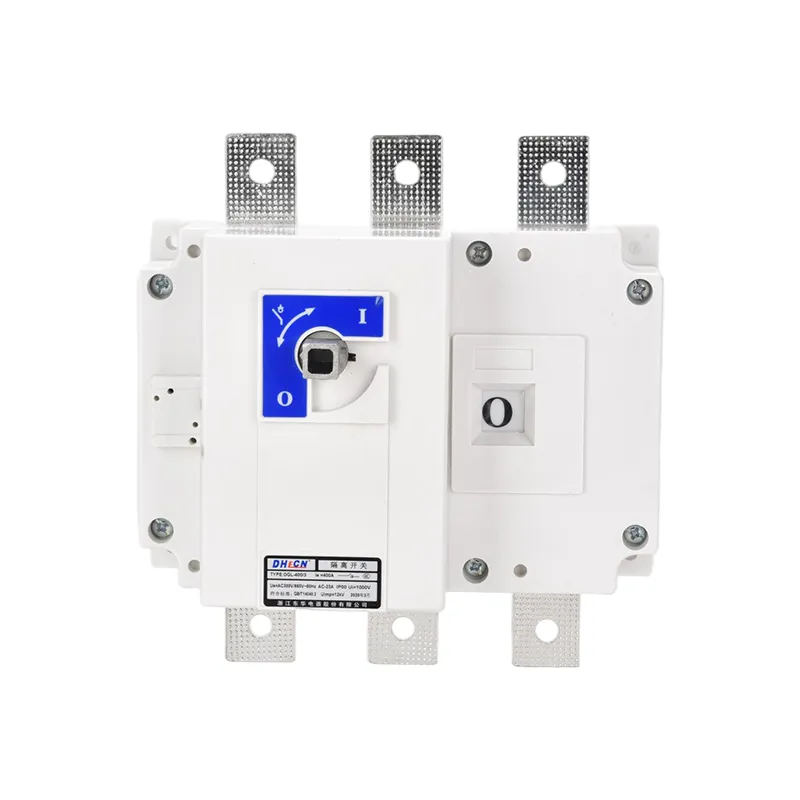

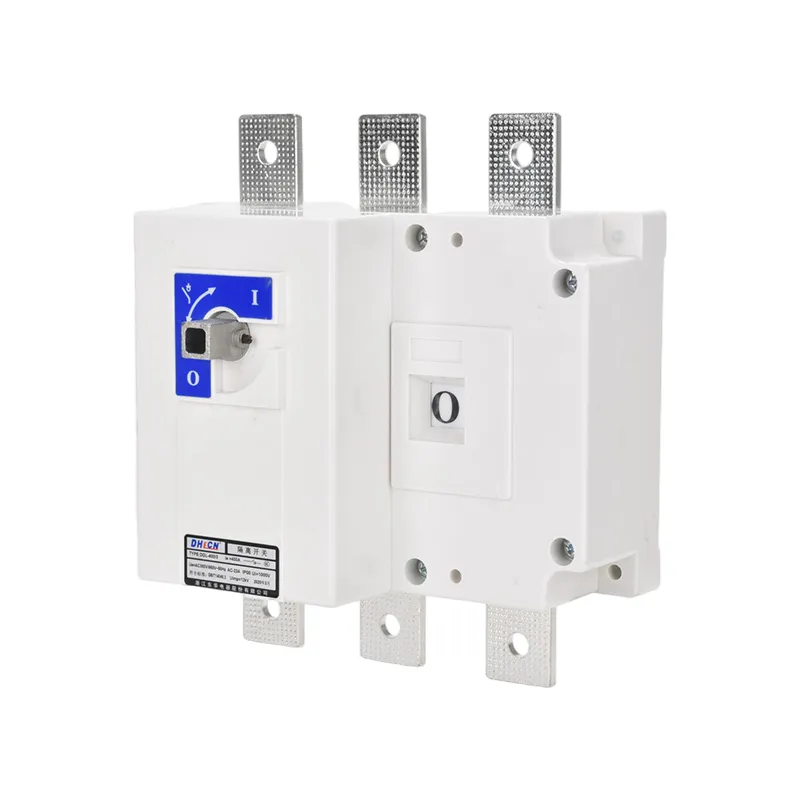

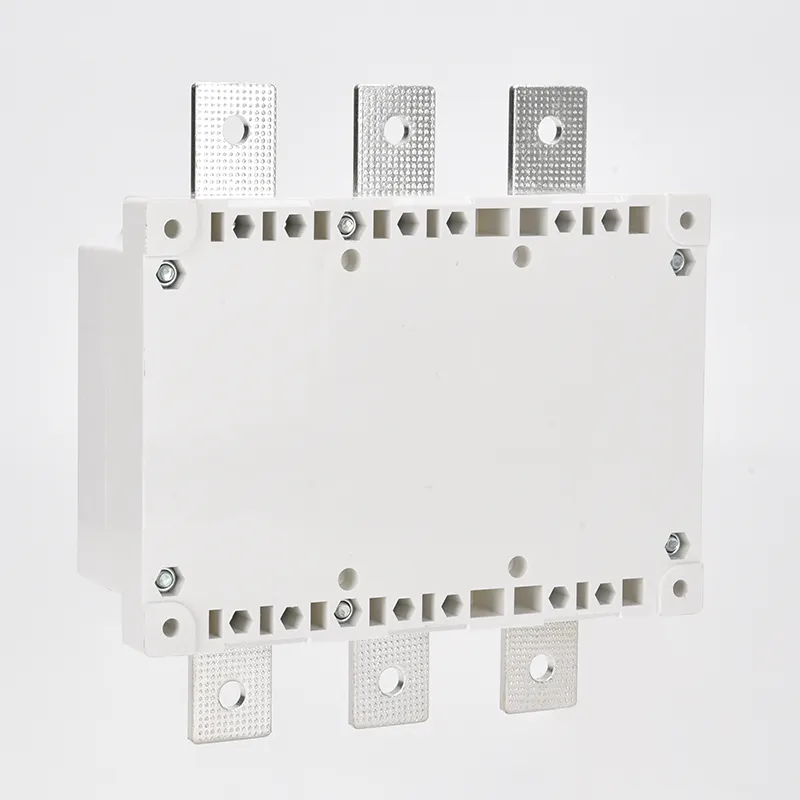

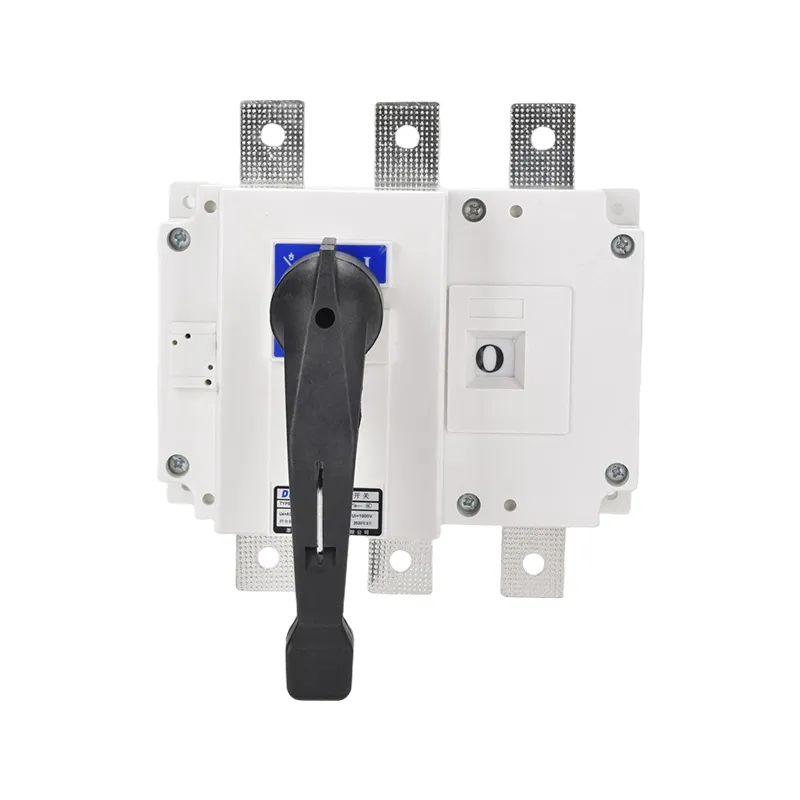

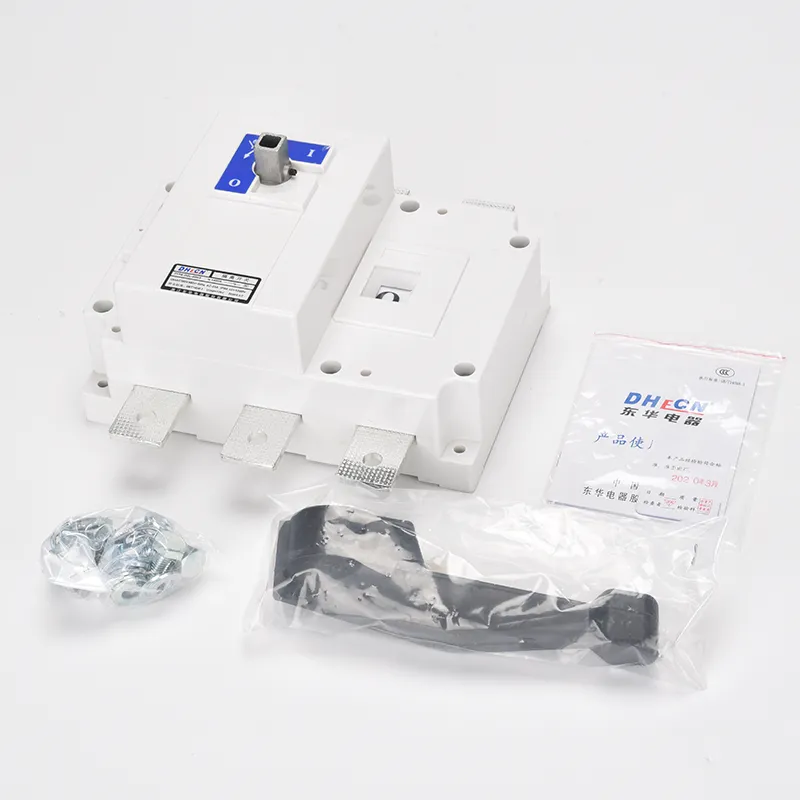

En 100 amp 3-fase isolatorbryter 100a er en svitsjeanordning designet for trefase AC-systemer. Den brukes først og fremst for kretsisolering og for å lage eller bryte kretser under tomgangsforhold.

Kjernefunksjoner

1. Kretsisolering: Kobler trygt til eller fra kretser uten belastning, for å sikre trygt vedlikehold.

2. Driftsjustering: Fungerer i koordinering med effektbrytere for å endre driftsstatusen til utstyret.

3. Ingen belastningsoperasjoner: Muliggjør bytte av ubelastede linjer eller ubelastede transformatorer inn og ut av drift.

4.Synlig bruddpunkt: Gir et tydelig frakoblingspunkt for å gjøre inspeksjon og vedlikehold enkelt.

Tekniske funksjoner

1.Optimalisert struktur: 100 amp 3-fase isolatorbryter 100a vedtar en enkelt driftsmekanisme. De buede bevegelige kontaktene og de faste kontaktene fungerer unisont, for å sikre samtidig veksling av alle tre fasene. Dette reduserer kontaktreiseavvik og forbedrer påliteligheten.

2. Enkel installasjon og vedlikehold: Den kompakte utformingen av 100 amp 3-fase isolatorbryter 100a gir praktisk installasjon og holder vedlikeholdskostnadene lave.

Produktparameter:

første (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbeidsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Makings- og brytekapasitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA toppverdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (ganger)
Ue=660V merkestrøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vekt (kg)
3 stolper	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolper	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

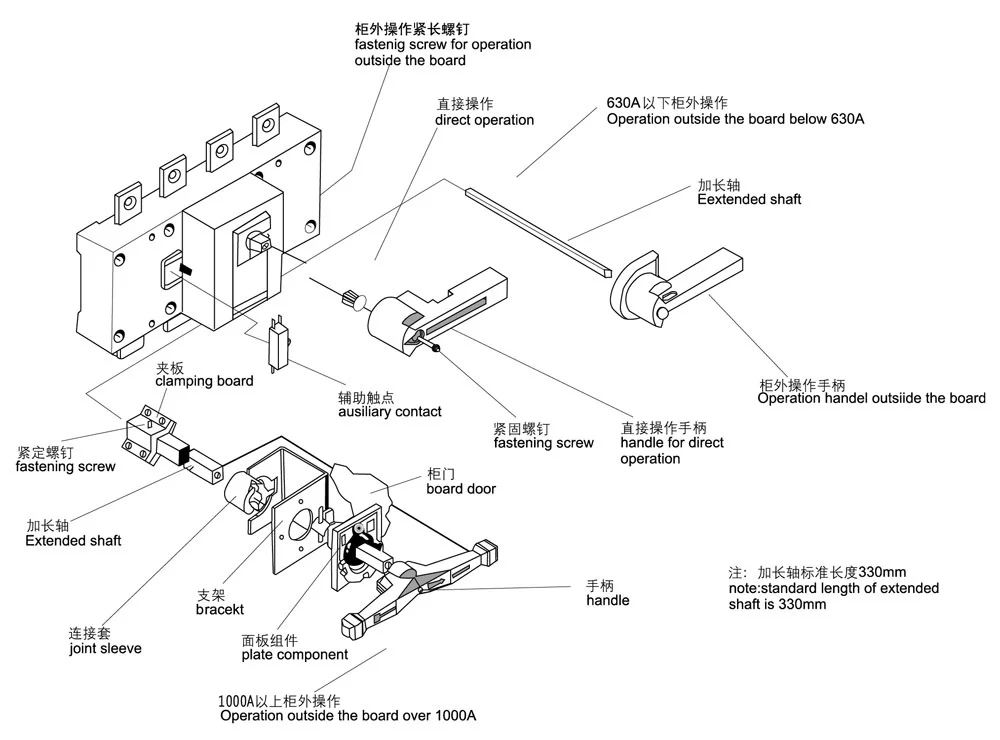

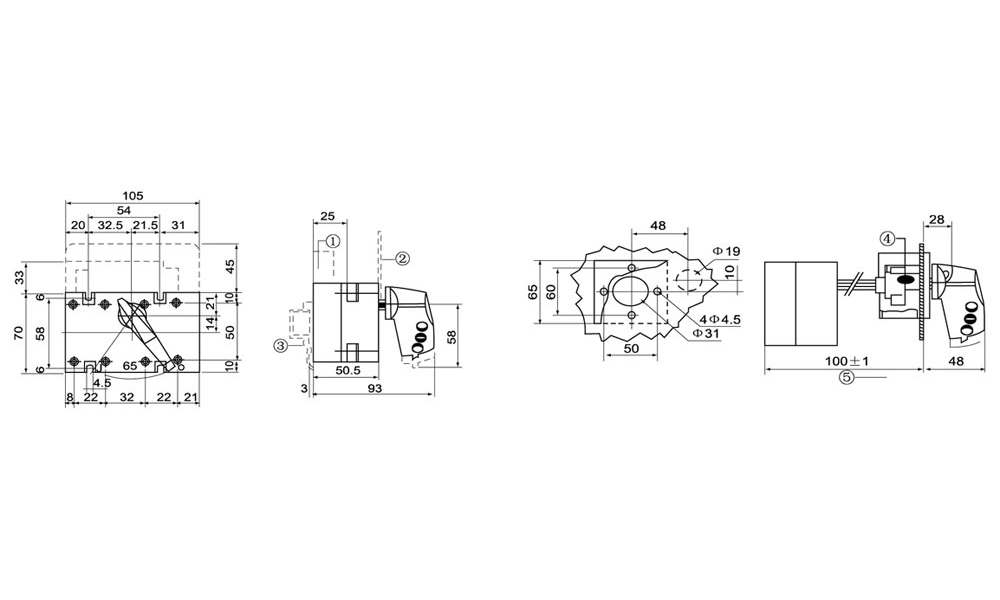

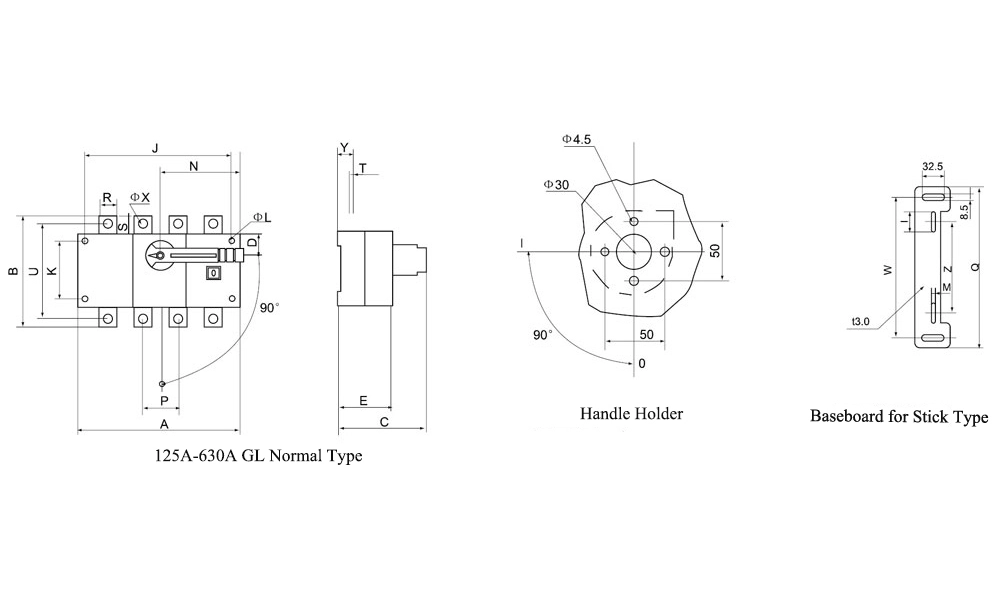

Type	Rammestørrelse og installasjonsstørrelse

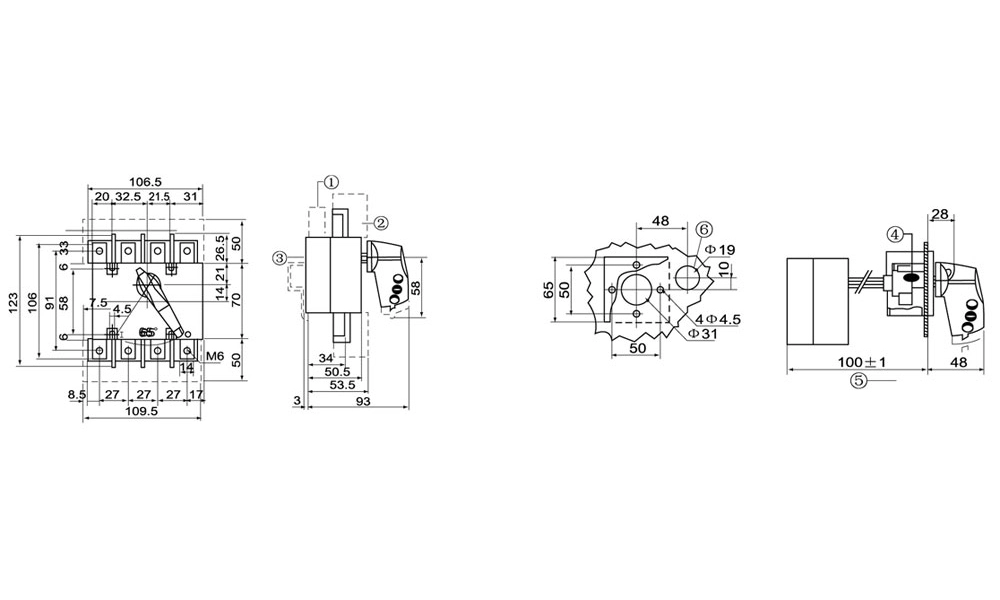

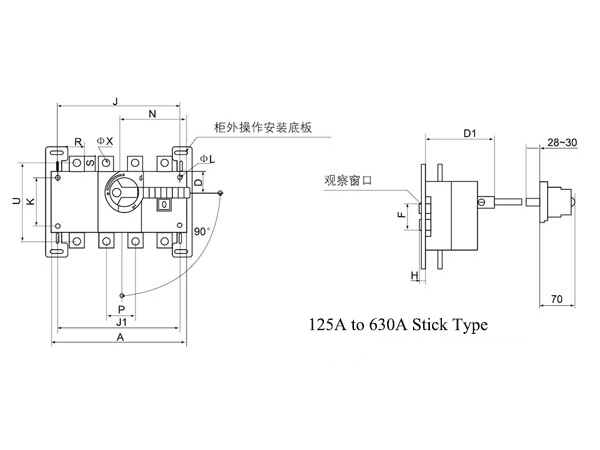

GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Type	Størrelse
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Type	Rammestørrelse og installasjonsstørrelse

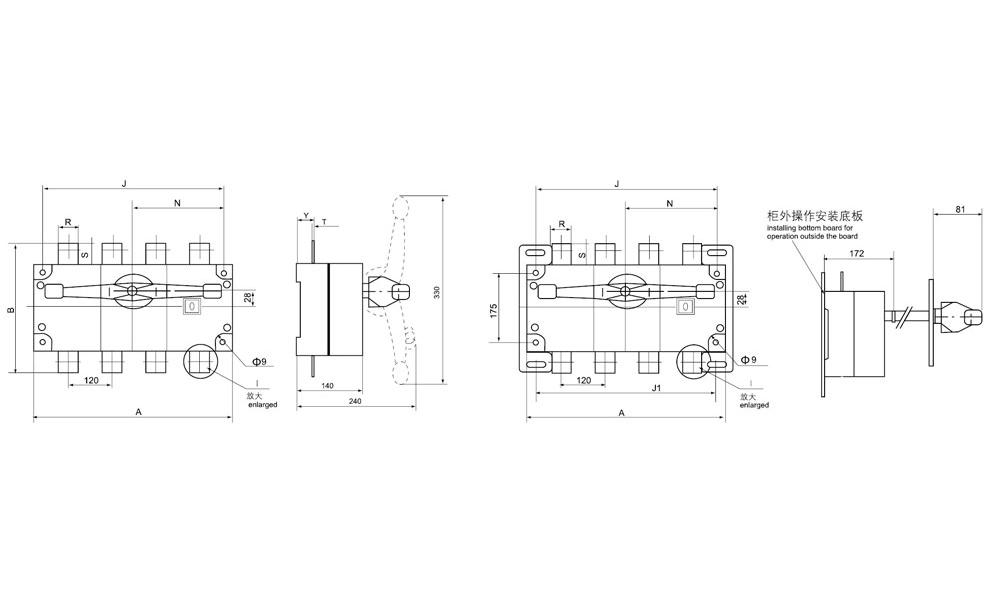

GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Vanlige spørsmål om produkter:

Spørsmål: Kan 100 amp 3-fase skillebryteren 100a brukes under belastning?
A: Nei. 100 amp 3-fase isolatorbryteren 100a er beregnet for bruk uten belastning. Den skal ikke brukes til å lage eller bryte kretser som fører normal driftsstrøm. For lastbryter bør det brukes en effektbryter eller lastbryter.
Spørsmål: Hvilke materialer brukes vanligvis i en 100 amp 3-fase isolatorbryter 100a?
A: Høykvalitets 100 amp 3-fase isolatorbrytere har generelt flammehemmende eller forsterkede termoplast-/metallhus, kobber- eller sølvbelagte kobberkontakter for lav motstand og holdbarhet, og robuste betjeningsmekanismer av stål eller legering. Disse sikrer lang levetid og pålitelig drift.
Spørsmål: Hvordan skiller en 100 ampere trefasebryter 100a seg fra en 100 ampere trefasebryter?
A: En 100 amp 3-fase bryter kan avbryte last- og feilstrømmer, mens en 100 amp 3-fase isolator bryter kun gir frakobling uten belastning. En 100 amp 3-fases rolle er å garantere en synlig, pålitelig separasjon for sikkerhet, mens beskyttelsesfunksjonene forblir med sikringer eller brytere.
