Ettersom elektriske distribusjonssystemer blir stadig mer komplekse, er nøyaktig spenningsmåling og pålitelig beskyttelse viktigere enn noen gang. EN13,8 Kv enfase potensialtransformator i transformatorstasjonspiller en kritisk rolle for å sikre presis spenningstransformasjon for måling, overvåking, relébeskyttelse og automasjonssystemer.
XiFaspesialiserer seg på å levere høy kvalitet13,8 Kv enfase potensialtransformator i transformatorstasjonløsninger designet for moderne forsyningsnettverk, industrielle transformatorstasjoner, anlegg for fornybar energi og kraftdistribusjonsinfrastruktur. Denne artikkelen utforsker arbeidsprinsippene, konstruksjonen, fordelene, tekniske spesifikasjonene, applikasjonene, installasjonshensynene og vedlikeholdskravene til disse essensielle transformatorstasjonskomponentene.
En potensiell transformator (PT), også kalt en spenningstransformator (VT), er en instrumenttransformator designet for å trappe ned høye primærspenningsnivåer til standardiserte lave sekundære spenninger egnet for måleinstrumenter, beskyttelsesreleer, SCADA-systemer og overvåkingsutstyr.

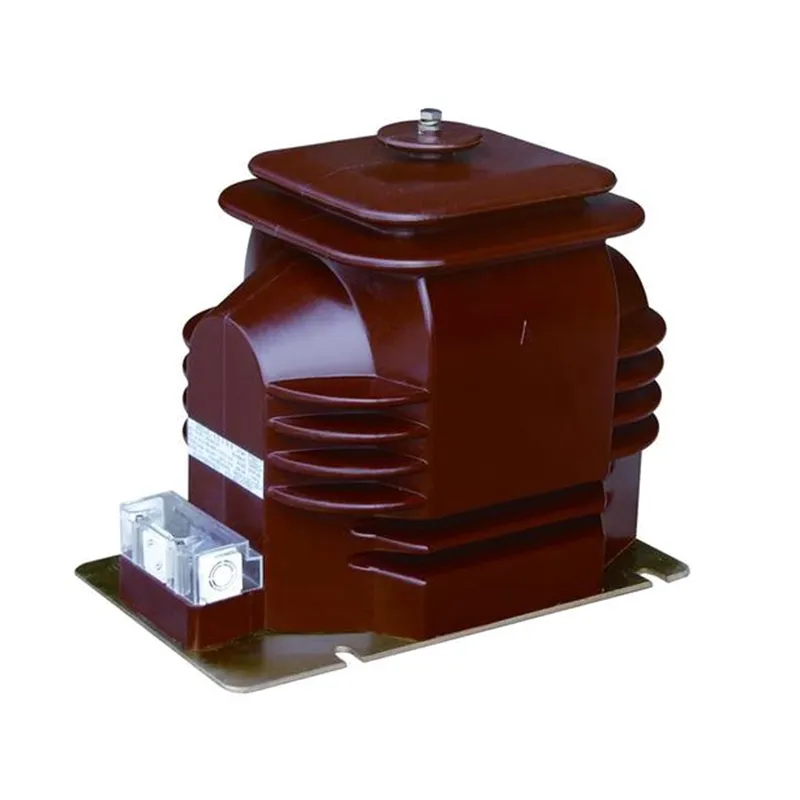

A 13,8 Kv enfase potensialtransformator i transformatorstasjonkonverterer spesifikt mellomspenningskraftsystemspenninger rundt 13,8 kV til sikre og målbare utganger som 120V, 110V eller andre standardiserte verdier.
Disse transformatorene gir elektrisk isolasjon mellom høyspenningskretser og lavspentkontrollsystemer samtidig som de opprettholder høy målenøyaktighet.
Driftsprinsippet er basert på elektromagnetisk induksjon. Når primærviklingen er koblet til 13,8 kV-nettverket, genereres magnetisk fluks inne i transformatorkjernen.
Denne magnetiske fluksen induserer en proporsjonal spenning i sekundærviklingen i henhold til vindingsforholdet mellom primær- og sekundærviklinger.
Det resulterende lavspentsignalet kan trygt mate:
Ved å gjengi den primære spenningsbølgeformen nøyaktig, muliggjør transformatoren pålitelig overvåking og beskyttelse over hele transformatorstasjonen.
En høykvalitets 13,8 kV potensialtransformator består av flere kritiske komponenter som sikrer driftssikkerhet og målepresisjon.
| Komponent | Funksjon |
|---|---|
| Primærvikling | Kobles direkte til mellomspenningsanlegget |
| Sekundærvikling | Gir redusert spenningsutgang for instrumenter |
| Magnetisk kjerne | Overfører magnetisk fluks effektivt |
| Isolasjonssystem | Sikrer dielektrisk styrke og sikkerhet |
| Hus av porselen eller polymer | Beskytter interne komponenter fra miljømessige forhold |
| Terminalmontering | Gir sikre elektriske tilkoblinger |
| Jordingsstruktur | Forbedrer driftssikkerheten |
Premium-produsenter som XiFa bruker avanserte isolasjonsmaterialer og presisjonsviklingsteknikker for å maksimere påliteligheten og levetiden.
Selv om spesifikasjonene varierer i henhold til prosjektkrav, er følgende parametere ofte funnet i nettstasjonsapplikasjoner.
| Parameter | Typisk verdi |
|---|---|
| Nominell spenning | 13,8 kV |
| Fasetype | Enkeltfase |
| Hyppighet | 50Hz / 60Hz |
| Sekundær spenning | 120V, 110V eller tilpasset |
| Nøyaktighetsklasse | 0,2, 0,5, 1,0 |
| Isolasjonsnivå | I henhold til IEC/ANSI-standarder |
| Installasjon | Utendørs eller Innendørs |
| Kjølemetode | Naturlig luftkjøling |
| Beskyttelsesklasse | Værbestandig design |
Potensielle transformatorer leverer svært presis spenningsskalering, noe som muliggjør nøyaktig måling og systemanalyse.
Beskyttende reléer er avhengige av presise spenningsinnganger for å oppdage unormale driftsforhold raskt og nøyaktig.
Ved å isolere måleutstyr fra høyspentkretser, reduserer PT-er elektriske farer betydelig.
Kontinuerlig spenningsovervåking forbedrer driftsbevisstheten og støtter forebyggende vedlikeholdsprogrammer.
Høykvalitets isolasjonssystemer og holdbare hus gir tiår med pålitelig drift.
Moderne transformatorstasjoner er i økende grad avhengig av digitale overvåkings- og automasjonssystemer som krever nøyaktige spenningsdata.
Den 13,8 kV enfase potensielle transformatoren er mye brukt på tvers av en rekke sektorer.
Hvor nøyaktig spenningsmåling og beskyttelse er nødvendig, spiller disse transformatorene en avgjørende rolle.
Å velge riktig PT krever nøye vurdering av flere tekniske faktorer.
Sørg for at transformatoren samsvarer med den nominelle systemspenningen og isolasjonskravene.
Inntektsmålingsapplikasjoner krever vanligvis høyere nøyaktighetsklasser enn generelle overvåkingssystemer.
Beregn den totale tilkoblede belastningen fra målere, releer og overvåkingsutstyr.
Vurder fuktighet, forurensningsnivå, høyde, temperatur og seismiske krav.
Bekreft samsvar med IEC, ANSI, IEEE og lokale verktøystandarder.
Riktig installasjon er avgjørende for å oppnå langsiktig pålitelighet.
Å følge disse prosedyrene minimerer igangkjøringsproblemer og forbedrer utstyrets levetid.
Rutinemessig vedlikehold sikrer fortsatt ytelse og systempålitelighet.
| Vedlikeholdsaktivitet | Anbefalt frekvens |
|---|---|
| Visuell inspeksjon | Månedlig |
| Terminaltetthetskontroll | Kvartalsvis |
| Isolasjonsmotstandstest | Årlig |
| Rengjøring av isolatorer | Etter behov |
| Termisk inspeksjon | Årlig |
| Kalibreringsverifisering | I henhold til verktøystandarder |
Forebyggende vedlikehold reduserer uventede driftsstans og utskiftingskostnader betydelig.
| Trekk | Potensiell transformator (PT) | Strømtransformator (CT) |
|---|---|---|
| Hovedfunksjon | Spenningsmåling | Nåværende måling |
| Forbindelse | Parallell | Serie |
| Produksjon | Redusert spenning | Redusert strøm |
| Typisk sekundærverdi | 110V eller 120V | 1A eller 5A |
| Søknad | Måling og beskyttelse | Måling og beskyttelse |
Begge instrumenttransformatorene fungerer sammen for å gi komplett overvåking og beskyttelse av det elektriske systemet.
Kraftindustrien utvikler seg raskt mot digitale nettstasjoner og intelligente nettinfrastrukturer.
Fremtidige utviklinger inkluderer:
Produsenter som XiFa fortsetter å investere i avanserte transformatorteknologier for å støtte disse nye industrikravene.
Dens primære formål er å trygt redusere høyspenningsnivåer til standardiserte lavspenninger egnet for måling, måling og beskyttelsesenheter.
Nøyaktig spenningsmåling sikrer pålitelig fakturering, systemovervåking, feildeteksjon og beskyttelseskoordinering.
Ja. Mange modeller er spesielt designet for utendørs installasjon med værbestandig isolasjon og hussystemer.
Med riktig vedlikehold gir potensielle transformatorer av høy kvalitet ofte en levetid på over 25 år.
IEC-, ANSI-, IEEE- og verktøyspesifikke standarder refereres ofte til når du velger og installerer potensielle transformatorer.
Verktøy, industrianlegg, anlegg for fornybar energi, transportsystemer, gruvedrift og kommersielle kraftnett er alle avhengige av dem.
A 13,8 Kv enfase potensialtransformator i transformatorstasjoner en grunnleggende komponent for spenningsmåling, relébeskyttelse, energimåling og strømsystemovervåking. Dens evne til å gi nøyaktig spenningstransformasjon samtidig som den opprettholder elektrisk isolasjon, gjør den uunnværlig for moderne transformatorstasjoner og industrielle kraftsystemer.
Enten du støtter distribusjonsnettverk, prosjekter for fornybar energi eller industrianlegg, kan å velge en pålitelig transformator fra en erfaren produsent forbedre driftssikkerheten, målenøyaktigheten og systemets pålitelighet betydelig.
Ser du etter en pålitelig og høyytelsesløsning for ditt neste nettstasjonsprosjekt?XiFatilbyr profesjonelt konstruerte potensielle transformatorer designet for å møte krevende internasjonale standarder og ulike applikasjonskrav.Kontakt ossi dag for å diskutere dine prosjektbehov, be om teknisk støtte eller få et tilpasset tilbud fra vårt ekspertteam.
