I et yrende datasenter fylt med tusenvis av servere, må hver watt strøm som forbrukes overvåkes med presisjon. Anleggslederen er avhengig av et nettverk av målere for å spore energibruk, identifisere ineffektivitet og fordele kostnader. I hjertet av hver av disse målerne ligger enStrømtransformator CT—en upretensiøs sensor som stille utfører en av de mest kritiske oppgavene innen elektrisk måling. Uten denne komponenten ville nøyaktig strømovervåking være nesten umulig. Strømtransformatorer er den essensielle broen mellom den høyspente, høystrømsverdenen av kraftdistribusjon og den følsomme, laveffektselektronikken til moderne målesystemer.
Så hva gjør en Current Transformer CT til nøkkelsensoren for elektriske målesystemer? Svaret ligger i tre grunnleggende egenskaper: presis strømmåling over et bredt dynamisk område, fullstendig galvanisk isolasjon mellom primærkretsen og måleutstyret, og muligheten til å gi en standardisert lavstrømsutgang som enkelt kan behandles av målere og beskyttelsesreleer. Denne artikkelen vil utforske designprinsippene, ytelsesegenskapene og brukshensynet som gjør strømtransformatorer uunnværlige i elektrisk måling. Fra fysikken til magnetisk induksjon til de praktiske utfordringene med nøyaktighet og metning, vil vi dissekere ingeniørarbeidet som gjør at disse enhetene kan levere pålitelige målinger i alt fra boligundermålere til høyspentstasjoner.

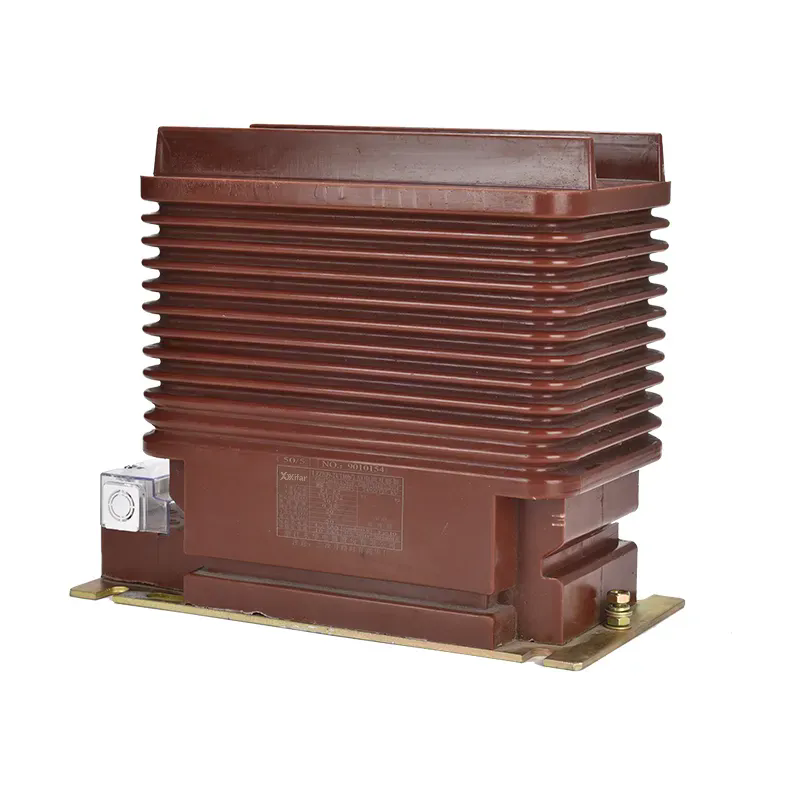

En strømtransformator CT er en type instrumenttransformator designet for å produsere en redusert, nøyaktig skalert strøm som er proporsjonal med strømmen som flyter i en primærleder. Det er en passiv enhet som opererer etter prinsippet om elektromagnetisk induksjon. Den primære lederen - ledningen som bærer strømmen som skal måles - passerer gjennom CT-kjernen, som typisk er en ring av høypermeabilitet magnetisk materiale som silisiumstål eller en nanokrystallinsk legering. Denne primærlederen fungerer som en enkelt-sving primærvikling. Sekundærviklingen, bestående av mange vindinger med isolert kobbertråd viklet rundt kjernen, gir utgangsstrømmen. Når vekselstrøm flyter gjennom primærlederen, skaper det en varierende magnetisk fluks i kjernen. Denne fluksen induserer en strøm i sekundærviklingen som er proporsjonal med primærstrømmen, skalert med svingningsforholdet.
Se for deg en strømtransformator som en presisjonsvekt som måler vekten til en elefant ved å veie en liten, representativ prøve. Den primære strømmen er elefanten - stor og uhåndterlig. Sekundærstrømmen er den lille prøven – enkel å måle og sikker å håndtere. CT-ens svingforhold bestemmer skaleringsfaktoren. For eksempel betyr en 1000:5 CT at når 1000 ampere strømmer gjennom primærkretsen, vil 5 ampere strømme gjennom sekundærkretsen. Denne standardiserte 5 A (eller 1 A) sekundære utgangen gjør at målere, releer og annet overvåkingsutstyr kan produseres som standardiserte, utskiftbare enheter, uten å måtte være designet for de høye strømmene og spenningene i primærkretsen. Dette er den grunnleggende grunnen til at Current Transformer CT er ryggraden i moderne elektrisk måling.
Kjernematerialet er en kritisk faktor i CTs ytelse. Kjernen må ha høy permeabilitet for å effektivt konsentrere den magnetiske fluksen, og den må ha lav hysterese for å minimere tap. Kjernen må også ha en lineær magnetiseringskurve for å sikre at forholdet mellom primær- og sekundærstrøm forblir konstant over hele strømområdet. PåWenzhou Xifa Electrical Equipment Co., Ltd.,vi produserer Current Transformer CT-kjerner ved hjelp av høykvalitets kornorientert silisiumstål, valgt for dets utmerkede magnetiske egenskaper og lave koersivitet. Vår fabrikks erfaring innen kjernedesign og viklingsteknologi sikrer at våre nåværende transformatorer leverer pålitelig, nøyaktig ytelse på tvers av et bredt spekter av bruksområder.
Sikkerhet er hovedårsaken til at strømtransformatorer brukes i måleapplikasjoner. Å koble en måler direkte til en høystrøms- og høyspentkrets vil være usedvanlig farlig. Måleren må vurderes for full primærspenning (som kan være hundrevis av kilovolt) og strøm (som kan være tusenvis av ampere). Dette ville være fysisk stort, uoverkommelig dyrt og iboende farlig. Current Transformer CT løser dette problemet elegant ved å gi galvanisk isolasjon. Det er ingen direkte elektrisk forbindelse mellom primærkretsen og sekundærkretsen. Primæren er atskilt fra sekundæren ved isolasjonen av kjernen og den fysiske avstanden mellom viklingene. Denne isolasjonen sikrer at måleren og operatøren ikke utsettes for de farlige spenningene og strømmene i primærsystemet.
Sekundærkretsen til en Current Transformer CT er designet for å være trygg å jobbe med. Den typiske sekundære utgangen er enten 5 A eller 1 A, som lett håndteres av standardmålere og beskyttelsesreleer. Spenningen over sekundærklemmene holdes også lav. Dette sikkerhetsaspektet er ikke bare en bekvemmelighet; det er et grunnleggende sikkerhetskrav. Sekundærkretsen til en CT må aldri åpnes mens primærkretsen er tilkoblet. Hvis sekundærkretsen er åpen, vil den høye impedansen til sekundærterminalene føre til at kjernefluksen stiger til farlige nivåer, og genererer en høyspenning som kan være dødelig for personell og ødeleggende for utstyr.
For måleapplikasjoner er denne sikkerheten avgjørende. En strømtransformator CT lar en måler installeres trygt på et sted som er praktisk for avlesning og vedlikehold. Måleren kan plasseres i et panel, monteres på en vegg, eller til og med plassert eksternt fra primærkretsen. Dette er spesielt viktig i moderne datasentre, industrianlegg og kommersielle bygninger der sentraliserte energistyringssystemer krever nøyaktig måling på flere punkter. Fabrikken vår i Xifa designer sin Current Transformer CT med sikkerhet i tankene, og bruker isolasjonsmaterialer av høy kvalitet og robust konstruksjon for å sikre pålitelig isolasjon over produktets levetid.
For enhver måleapplikasjon er nøyaktighet den mest kritiske ytelsesparameteren. Nøyaktigheten til en strømtransformator CT uttrykkes i form av dens nøyaktighetsklasse, som definerer den tillatte feilen i forholdet mellom primær- og sekundærstrømmen og den tillatte faseforskyvningen. Nøyaktighetsklassen er spesifisert av en kombinasjon av en bokstav og et tall. For måleapplikasjoner er de vanligste nøyaktighetsklassene 0,1, 0,2, 0,5, 1 og 3. Tallet angir den maksimale prosentvise feilen ved merkestrøm. For eksempel har en klasse 0,5 CT en maksimal forholdsfeil på 0,5 % ved merkestrømmen.
Faseforskyvningen er også kritisk for nøyaktig effektmåling. I et trefasesystem kan fasefeil i CT-ene forårsake betydelige feil i måling av aktiv og reaktiv effekt. Nøyaktighetsklassen definerer også den maksimale faseforskyvningen. For eksempel har en klasse 0,5 CT en maksimal faseforskyvning på 20 minutter (0,33 grader). Nøyaktighetsklassen måles ved en spesifikk belastning (belastning) og ved en spesifikk prosentandel av merkestrømmen (typisk 100%). Nøyaktigheten til en CT er ikke konstant over hele området; den er vanligvis mest nøyaktig ved merkestrømmen og degraderes ved svært lave strømmer og ved strømmer over merkeverdien.
Tabellen nedenfor oppsummerer nøyaktighetsklassene og deres typiske måleapplikasjoner.
| Nøyaktighetsklasse | Maks forholdsfeil | Maks faseforskyvning | Typisk applikasjon |
| 0.1 | 0,1 % | 5 minutter | Presisjonsmåling, kalibrering, standarder |
| 0.2 | 0,2 % | 10 minutter | Høy nøyaktig inntektsmåling |
| 0.5 | 0,5 % | 20 minutter | Kommersiell og industriell måling |
| 1.0 | 1,0 % | 60 minutter | Generell måling |
| 3.0 | 3,0 % | Ikke spesifisert | Kun indikasjon |
Å velge riktig nøyaktighetsklasse er en kritisk beslutning. For inntektsmålingsapplikasjoner, der målingene brukes til fakturering, er en høyere nøyaktighet (0,1 eller 0,2) avgjørende. For submåling og generell overvåking er en klasse 0,5 eller 1,0 CT vanligvis tilstrekkelig. Den nødvendige nøyaktighetsklassen avhenger også av målerens belastning. Måleren må ha lav nok belastning til å sikre at CT-en fungerer innenfor de angitte nøyaktighetsgrensene. Hos Wenzhou Xifa Electrical Equipment Co., Ltd., tilbyr vi et komplett utvalg av Current Transformer CT-nøyaktighetsklasser for å dekke behovene til våre kunder, fra høy nøyaktige inntektsmåling til generelle overvåkingsapplikasjoner.
En av hovedfordelene med en Current Transformer CT er dens evne til å måle strømmer nøyaktig over et bredt område, fra små brøkstrømmer til store overbelastningsstrømmer. Dette dynamiske området er avgjørende for moderne elektriske målesystemer, som nøyaktig skal måle energiforbruket i perioder med både lett og tung belastning. Det dynamiske området til en CT bestemmes først og fremst av kjernematerialet og viklingsdesignet. Kjernen må kunne operere lineært over et bredt spekter av flukstettheter. Viklingen må være utformet for å minimere lekkasjeinduktansen og gi et stabilt svingforhold.
Kjernematerialet er den mest kritiske faktoren for å oppnå et bredt dynamisk område. Kjernen må ha en lineær magnetiseringskurve, som betyr at flukstettheten er proporsjonal med magnetiseringskraften, opp til metningspunktet. En kjerne med høy permeabilitet, for eksempel kornorientert silisiumstål, har et relativt lineært område over et bredt spekter av strømmer. Kjernen må også ha lav koercitivitet for å minimere hysterese og sikre at CT opprettholder nøyaktigheten over tid. Kjernematerialet er også valgt for å ha en høy metningsflukstetthet for å forhindre at kjernen mettes under feilforhold. Kjernegeometrien er også viktig; en kjerne med stort tverrsnittsareal kan håndtere en større fluks uten å mette.
Vikledesignet påvirker også det dynamiske området. Sekundærviklingen er typisk viklet med et stort antall omdreininger for å produsere en høy utgangsspenning per ampere primærstrøm. Denne høye følsomheten gjør at CT kan måle små strømmer nøyaktig. Viklingen er designet for å minimere lekkasjeinduktansen, som kan forårsake feil ved høye frekvenser og under transiente forhold. Isolasjonen mellom svingene skal være robust for å hindre kortslutning. Viklingen må også være utformet for å håndtere merkestrømmen uten overoppheting. Fabrikken vår ved Wenzhou Xifa Electrical Equipment Co., Ltd. bruker avanserte viklingsteknikker og materialer av høy kvalitet for å sikre at vår strømtransformator CT gir et bredt dynamisk område og konsistent ytelse over hele driftsområdet.
Kjerne- og viklingsdesign må også ta hensyn til effekten av belastning. Belastningen er impedansen til sekundærkretsen, inkludert måleren, ledningene og tilkoblingsterminalene. En høy belastning kan redusere det effektive dynamiske området til CT og kan forårsake metning ved relativt lave strømmer. Det er viktig å velge en CT med en vurdering som er passende for den forventede belastningen. En CT med høy belastningsvurdering vil ha en større kjerne og flere svinger, noe som resulterer i et bredere dynamisk område. Vårt tekniske team kan hjelpe deg med å beregne passende byrde for søknaden din.
To kritiske faktorer som påvirker nøyaktigheten og ytelsen til en strømtransformator CT er belastning og metning. Byrden er den totale impedansen til sekundærkretsen, inkludert måleren, tilkoblingsledningene og termineringspunktene. Hvis belastningen er for høy, vil CT-ens utgangsspenning tvinges til å stige, noe som fører til at kjernefluksen øker, noe som kan føre til metning. Metning oppstår når kjerneflukstettheten når materialets maksimale flukstetthet, utover hvilket en økning i primærstrømmen ikke resulterer i en proporsjonal økning i sekundærstrømmen. Dette får CT-en til å produsere et forvrengt utgangssignal, noe som fører til unøyaktige målinger.
Forholdet mellom belastning og metning er et kritisk designhensyn. En CT er vurdert for en spesifikk belastning, typisk uttrykt i VA (volt-ampere). For eksempel kan en CT med en rating på 5 VA drive en sekundærkrets med en total impedans på opptil 0,2 ohm ved 5 A (siden P = I²R). Hvis belastningen overstiger denne klassifiseringen, kan CT-en mette ved en lavere primærstrøm, begrense dets dynamiske område og forårsake målefeil. Det er viktig å velge en CT med en belastningsvurdering som er høyere enn den faktiske belastningen til måleren og tilkoblingsledningene.
For å sikre nøyaktig måling bør CT-en brukes godt under metningspunktet. Marginen mellom driftsfluksen og metningsfluksen kalles "metningsmarginen". En CT med høy metningsmargin vil være mer motstandsdyktig mot metning og vil opprettholde sin nøyaktighet over et bredere spekter av strømmer. Metningsmarginen bestemmes av kjernematerialet, kjernegeometrien og antall omdreininger. CT-er designet for måleapplikasjoner har vanligvis en høy metningsmargin for å sikre at de kan håndtere overbelastning uten tap av nøyaktighet. Tabellen nedenfor illustrerer effekten av belastning på målenøyaktigheten til en typisk strømtransformator CT.
| Byrde (% av vurdert) | Målefeil (%) | Effekt |
| 25 % | 0,1 % | Innenfor spesifikasjonen, nøyaktig måling |
| 50 % | 0,15 % | Innenfor spesifikasjonen, nøyaktig måling |
| 100 % | 0,3 % | Ved nominell byrde, svak økning i feil |
| 150 % | 1,5 % | Overdreven belastning, betydelig feil |
| 200 % | 5,0 % | Alvorlig metning, upålitelig måling |
Belastningen bør alltid beregnes og verifiseres nøye under designfasen av et målesystem. En CT med høyere VA-rating kan håndtere en høyere belastning, men den er også større og dyrere. En CT med lavere VA-klassifisering er mindre og rimeligere, men den er mer følsom for belastning og kan mettes under tung belastning. Hos Xifa tilbyr vi en rekke strømtransformatorer CT med forskjellige belastningsklassifiseringer for å passe de spesifikke kravene til forskjellige måleapplikasjoner. Vårt tekniske team kan hjelpe deg med å velge riktig CT for din applikasjon.
Å velge riktig strømtransformator CT for en måleapplikasjon innebærer en systematisk evaluering av systemets strøm-, spennings- og nøyaktighetskrav. Følgende utvalgsrammeverk gir en trinnvis tilnærming for å sikre at CT er riktig spesifisert. Det første trinnet er å bestemme det primære strømområdet. CT-en skal kunne måle maksimal driftsstrøm nøyaktig, og den skal også kunne tåle maksimal feilstrøm uten skade. CT-ens merkestrøm bør velges til å være ca. 60-80 % av den maksimale forventede laststrømmen, noe som gir en viss margin for fremtidig lastvekst. CTs dynamiske område bør også vurderes, for å sikre at den nøyaktig kan måle minimums- og maksimumsstrømmene.
Det andre trinnet er å bestemme den nødvendige nøyaktighetsklassen. For inntektsmåling kreves en høy nøyaktighetsklasse (0,1 eller 0,2). For delmåling og generell overvåking kan en lavere nøyaktighetsklasse (0,5 eller 1,0) være tilstrekkelig. Nøyaktighetsklassen må også tilpasses målerens belastning. Det tredje trinnet er å bestemme byrden. Belastningen må beregnes basert på målerens inngangsimpedans, lengden på tilkoblingsledningene og impedansen til eventuelle mellomenheter. CT-en skal ha en belastningsvurdering som er større enn den beregnede belastningen.
Følgende tabell oppsummerer de viktigste valgkriteriene og gir typiske verdier for en strømtransformator CT.
| Utvalgskriterium | Betraktninger | Typiske verdier |
| Primærstrøm (A) | Maksimal kontinuerlig belastningsstrøm | 50, 100, 200, 400, 800, 1000, 2000 |
| Sekundærstrøm (A) | Standard utgang for målere | 5 A eller 1 A |
| Nøyaktighetsklasse | Nødvendig målepresisjon | 0,1, 0,2, 0,5, 1,0 |
| Byrde (VA) | Total impedans av sekundærkrets | 2,5, 5, 10, 15, 30 |
| Isolasjonsnivå | Nominell spenning for primærkretsen | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekvens (Hz) | Nettfrekvens | 50 Hz eller 60 Hz |
Ytterligere faktorer å vurdere inkluderer isolasjonsnivået, frekvensen og omgivelsestemperaturen. CT-en må være designet for spenningsnivået til primærkretsen. For høyspenningsapplikasjoner må CT-en ha tilstrekkelig isolasjon og krypeavstander. CT-en må være konstruert for nettfrekvensen (50 Hz eller 60 Hz). Omgivelsestemperaturen påvirker CT-ens ytelse og dens evne til å spre varme. Hos Xifa produserer vi Current Transformer CT for et bredt spekter av bruksområder, fra lavspentdistribusjon til høyspenttransformatorstasjonsmåling. Produktene våre er designet for å møte relevante internasjonale standarder og er grundig testet for å sikre pålitelig ytelse.
Spørsmål 1: Hva er forskjellen mellom en strømtransformator og en spenningstransformator?
Svar: En strømtransformator (CT) brukes til å måle strøm og kobles i serie med kretsen. En spenningstransformator (VT) brukes til å måle spenning og kobles parallelt. CT-en produserer en sekundærstrøm proporsjonal med primærstrømmen, mens VT produserer en sekundærspenning proporsjonal med primærspenningen. De er begge instrumenttransformatorer som brukes til måling og beskyttelse. Current Transformer CT er nøkkelsensoren for å måle strøm i kraftsystemer.
Spørsmål 2: Kan jeg installere en strømtransformator CT i hvilken som helst retning?
Svar: Selv om en strømtransformator CT kan installeres i de fleste retninger, anbefales det generelt å følge produsentens retningslinjer. Orienteringen påvirker ikke nøyaktigheten nevneverdig ved normale driftsstrømmer. For applikasjoner med høy nøyaktighet er det imidlertid tilrådelig å sikre at kjernen ikke utsettes for overdreven vibrasjon eller magnetiske felt. For CT-er med delt kjerne, bør man sørge for at kjernen er ordentlig lukket og sikret for å opprettholde nøyaktigheten.
Spørsmål 3: Hvordan velger jeg mellom en 5 A og en 1 A sekundær CT?
Svar: Valget mellom en 5 A og en 1 A sekundær strømtransformator CT avhenger av måleutstyret og avstanden mellom CT og måleren. En 5 A utgang er mer vanlig og gir et høyere signalnivå, noe som kan være fordelaktig i støyende omgivelser. En 1 A-utgang brukes ofte til langdistanseoverføring fordi den lavere strømmen reduserer spenningsfallet i ledningene. De fleste moderne målere støtter både 5 A og 1 A innganger. Vår fabrikk kan gi veiledning om det optimale valget for din spesifikke applikasjon.
Spørsmål 4: Hva får en strømtransformator CT til å mettes?
Svar: En strømtransformator CT mettes når den magnetiske fluksen i kjernen når sin maksimale grense. Dette skjer vanligvis når primærstrømmen overskrider CTs nominelle kapasitet med stor margin, eller når den sekundære belastningen er for høy. Metning kan også være forårsaket av en høy DC-komponent i primærstrømmen eller av for høy systemfrekvens. Når en CT mettes, blir utgangsstrømmen forvrengt og ikke-proporsjonal med primærstrømmen, noe som fører til unøyaktige målinger og potensiell beskyttelsesfeil. Vår fabrikk tester hver CT for metningsegenskaper for å sikre pålitelig ytelse under feilforhold.
Spørsmål 5: Hva er fordelene med å bruke en split-core CT for måling?
Svar: En strømtransformator med delt kjerne gir flere fordeler, spesielt for ettermonteringsinstallasjoner. Kjernen kan åpnes og klemmes rundt primærlederen uten å koble fra lederen. Dette gjør installasjonen mye enklere og raskere, spesielt i eksisterende systemer hvor frakobling er vanskelig eller kostbart. Split-core CT-er er også nyttige for midlertidige overvåkingsapplikasjoner. Imidlertid har split-core CT-er vanligvis lavere nøyaktighet enn solid-core CT-er av samme klasse. For applikasjoner med høy nøyaktighet foretrekkes en solid-core CT. Våre delkjernede Current Transformer CT-produkter er designet for å gi god nøyaktighet samtidig som de tilbyr bekvemmeligheten av enkel installasjon.
Strømtransformatorer er de ukjente heltene innen elektriske målesystemer. De gir den kritiske funksjonen til nøyaktig måling av høye strømmer samtidig som de sikrer sikkerheten til personell og utstyr. Deres evne til å gi galvanisk isolasjon, produsere en standardisert lavstrømseffekt og operere pålitelig over et bredt dynamisk område gjør dem uunnværlige for moderne energiovervåking, fakturering og beskyttelsesapplikasjoner. Fra fysikken til magnetisk induksjon til de praktiske hensynene til belastning og metning, er Current Transformer CT et bevis på kraften til enkel, robust konstruksjon.
Å velge riktig Current Transformer CT for din applikasjon krever nøye vurdering av nøyaktighet, belastning og systemkrav. Ved å forstå disse faktorene kan du sikre at målesystemet ditt gir pålitelige, nøyaktige data som trengs for effektiv energistyring. PåWenzhou Xifa Electrical Equipment Co., Ltd., er vi forpliktet til å tilby høykvalitets Current Transformer CT som oppfyller de mest krevende målekravene. Våre produkter er designet og produsert i henhold til de høyeste standarder, noe som sikrer pålitelig ytelse gjennom hele installasjonens levetid.
-
