800kva amorf legeringsolje nedsenket transformator

Med 20 års erfaring innen transformatorproduksjon er Wenzhou XiFa Electric Power Equipment Co., Ltd. en bedrift som spesialiserer seg på forskning og produksjon av kraftutstyr. Vi fokuserer på å tilby effektive, pålitelige og energibesparende strømløsninger. For ytterligere å møte de utmerkede ytelsestransformatorkravene til innenlandske og utenlandske kunder, lanserte Wenzhou XiFa Electric Power Equipment Co., Ltd. 800kva transformatorer i amorf legeringsolje. Hele produktene overholder ISO kvalitetsstyringsstandarder og har bestått nasjonale og internasjonale sertifiseringer, og betjener både nasjonale og internasjonale markeder.

Send forespørsel

produktbeskrivelse

800kva amorf legeringsolje nedsenket transformator er laget av en ny type energisparende materiale. Kjernematerialet er laget av amorf legering, med høy magnetisk permeabilitet og ekstremt lavt hysteresetap, noe som kan forbedre energieffektiviteten uten belastning betydelig og overholder GB/T 20052 eller IEC 60076-standardene. Og kjølemetoden er oljenedsenket.

Den forseglede strukturen til den 800kva amorfe legeringsolje-nedsenkede transformatoren bidrar til fuktsikker og korrosjonsbestandig, egnet for utendørs eller innendørs transformatorstasjoner, med en høyde på ≤1000m og en miljøtemperaturøkning på ≤55K.

Den største fordelen‌ med denne 800kva amorfe legeringsolje-nedsenkede transformatoren ligger i ekstremt lavt tap uten belastning. Denne transformatoren er omtrent 300–450W (sammenlignet med silisiumstålplate som er omtrent 1000–1500W), som er 60 til 75 % lavere enn tradisjonelle transformatorer av silisiumstålplate. Samtidig har den lav støy (≤55 til 60 dB), sterk overbelastningskapasitet, lang levetid og kan vanligvis brukes i 25 til 30 år. Imidlertid er kostnadene høyere (omtrent 20% til 40% dyrere enn transformatorer med samme spesifikasjon med silisiumstålplater).

Derfor er 800kva amorf legeringsolje nedsenket transformator egnet for industrielle, kommersielle eller kraftdistribusjonsscenarier med høye krav til energieffektivitet.

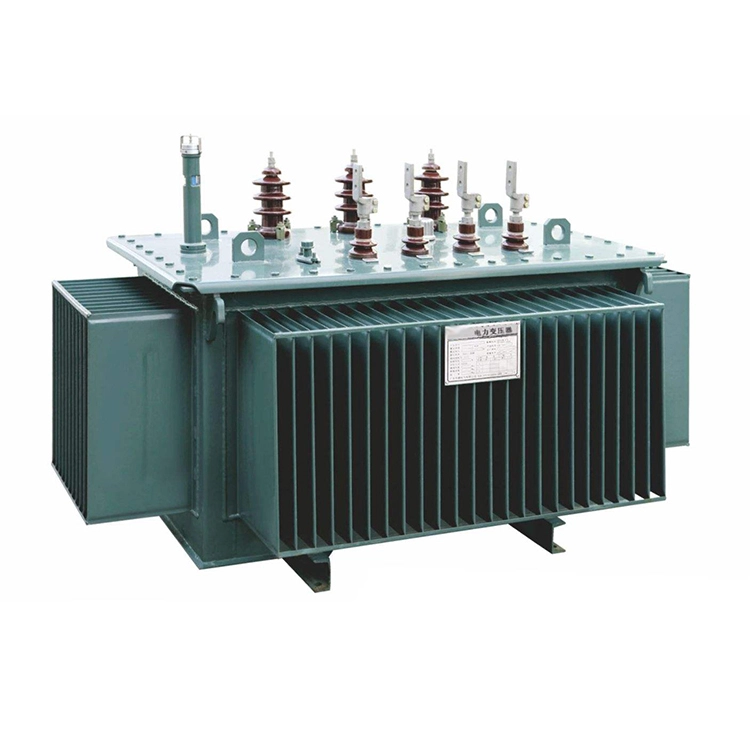

800kva Amorphous Alloy Oil Immersed Transformer

Teknisk parameter:

Produktnavn	800kva amorf legeringsolje nedsenket transformator
Nominell effekt	800 kva
Høy spenning	6 6,3 10 10,5 11 kv
H.V. Trykk på Område	±2×2,5 %
Lav spenning	0,4 kv
Tilkoblingssymbol	Dyn11 / YNyn0
Kortslutningsimpedans	4,5 %
Exitasjonstap	380 kw
Svingende tap	7500 kw
Ingen belastningsstrøm	0,3 %

Spørsmål: Hvorfor er tomgangstapet for den nedsenkede transformatoren i amorf legeringsolje på 800 kva betydelig lavere enn for transformatoren med samme kapasitet laget av silisiumstålplater?

A: For det første er tykkelsen på den amorfe legeringsstrimmelen bare 20 til 30 µm, som er omtrent en tidel av tykkelsen på konvensjonelle silisiumstålplater (230 til 350 µm). I henhold til forholdet at virvelstrømtapet er proporsjonalt med kvadratet av tykkelsen, reduseres virvelstrømtapet i 800 kVA-kjernen betydelig. Samtidig er resistiviteten til den amorfe legeringen omtrent 2,5 ganger høyere enn for silisiumstålplater, noe som ytterligere svekker det sirkulerende strømtapet som induseres mellom lagene når den magnetiske fluksen endres.

For det andre er hysteresesløyfen smal og tvangsevnen lav. Den amorfe legeringen har en amorf struktur uten korngrensedefekter, og motstanden til magnetisk domeneflipping er liten. Tvangsevnen er bare 1/3 til 1/5 av silisiumstålplater. Dette reduserer energien som kreves for hver magnetiseringssyklus betydelig og reduserer hysteresetapet betraktelig.

For det tredje er utformingen av arbeidsmagnetisk flukstetthet relativt lav. For 800kva amorf legeringsolje nedsenket transformator, er den nominelle magnetiske flukstettheten typisk satt til 1,35 til 1,45 T, som er lavere enn 1,65 til 1,75 T for silisiumstålplater. Siden jerntapet er proporsjonalt med kvadratet eller høyere kraft til den magnetiske flukstettheten, kan passende reduksjon av den magnetiske flukstettheten føre til en betydelig reduksjon i enhetsmassetap.

Basert på mekanismene ovenfor, er ubelastetapet for en transformator i amorf legeringsolje nedsenket i 800 kva vanligvis bare 30 % til 40 % av tapet for en transformator med samme kapasitet med silisiumstålplater av S13- eller S14-kvalitet. Den er spesielt egnet for strømdistribusjonsscenarier der utstyret ofte er i lett belastning eller standby.
