Air Circuit Breaker (ACB)er en kritisk lavspentbeskyttelsesenhet som er mye brukt i industrielle, kommersielle og infrastrukturelle kraftdistribusjonssystemer. Denne omfattende guiden forklarer hva en luftkretsbryter ACB er, hvordan den fungerer, dens struktur, typer, tekniske parametere, installasjonsretningslinjer, sammenligning med andre effektbrytere, og hvordan velge riktig ACB for din applikasjon. Enten du er en elektroingeniør, innkjøpssjef eller systemintegrator, vil denne artikkelen hjelpe deg å forstå hvorfor Air Circuit Breaker ACB-løsninger er avgjørende for pålitelig og sikker kraftdistribusjon.

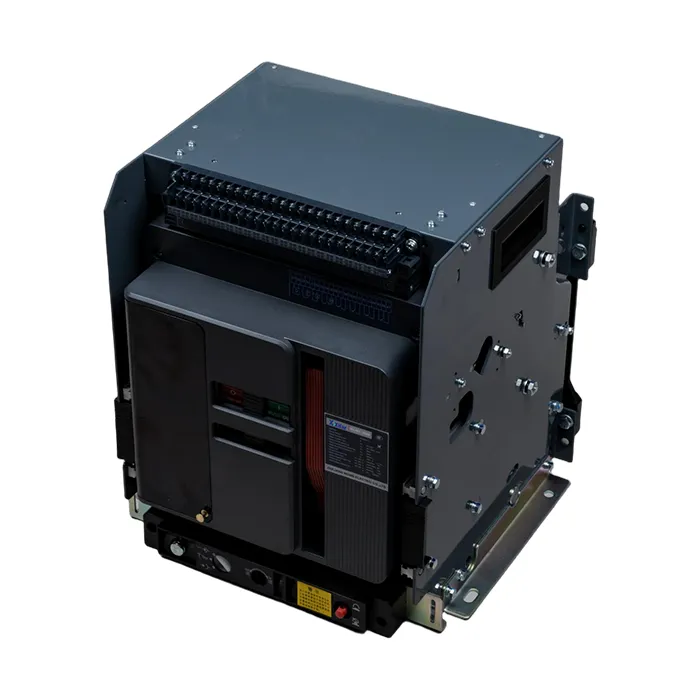

AnLuftkretsbryter (ACB)er en lavspenningskretsbeskyttelsesenhet som bruker luft som lysbueslukkemiddel. Den er designet for å beskytte elektriske kretser mot overbelastning, kortslutninger og jordfeil.
ACB-er brukes vanligvis i kraftdistribusjonssystemer vurdert opp til 690V og strømklassifiseringer fra 630A til 6300A. De er vanligvis installert i hovedfordelingstavler, generatorpaneler og industrielle kontrollsystemer.
Moderne ACB-er, slik som de som er produsert avXifa, er designet for å møte internasjonale standarder og sikre pålitelig strømbeskyttelse i krevende miljøer.
Arbeidsprinsippet til en Air Circuit Breaker er basert på bueavbrudd i luft ved atmosfærisk trykk.
Utformingen av lysbuen er avgjørende for å sikre rask lysbueslukking og minimere skade på kontaktene.
| Komponent | Funksjon |
|---|---|
| Hovedkontakter | Bær belastningsstrøm og åpen under feil |
| Arc Chute | Slukker lysbuen under avbrudd |
| Turenhet | Oppdager overbelastning og kortslutning |
| Driftsmekanisme | Kontrollerer åpning og lukking |
| Hjelpekontakter | Gi statusindikasjon |
Avanserte ACB-modeller kan inkludere intelligente beskyttelsesmoduler, kommunikasjonsgrensesnitt og digitale overvåkingssystemer.
| Parameter | Typisk rekkevidde |
|---|---|
| Vurdert strøm (inn) | 630A – 6300A |
| Nominell spenning (Ue) | 400V – 690V |
| Brytekapasitet (Icu) | Opptil 100kA |
| polakker | 3P / 4P |
| Trekk | ACB | MCCB |
|---|---|---|
| Nåværende vurdering | Opp til 6300A | Opp til 1600A |
| Søknad | Hovedfordeling | Avgreningskretser |
| Vedlikehold | Brukbar | Begrenset |
Xifagir høykvalitets Air Circuit Breaker ACB-løsninger designet for pålitelighet, sikkerhet og intelligent kontroll.
Den beskytter elektriske kretser mot overbelastning, kortslutning og feiltilstander.
Hovedsakelig i lavspente hoveddistribusjonssystemer.
ACB bruker luft til lysbueslukking, mens VCB bruker vakuum.
Rutinemessig inspeksjon anbefales årlig eller i henhold til produsentens retningslinjer.
Luftkretsbryter ACB spiller en viktig rolle for å sikre elektrisk sikkerhet og systempålitelighet i moderne kraftdistribusjonsnettverk. Velge en høyytelses ACB fra en pålitelig produsent somXifasikrer langsiktig beskyttelse, operasjonell effektivitet og overholdelse av globale standarder.
Hvis du ser etter pålitelige og høykvalitets luftkretsbryter ACB-løsninger skreddersydd for dine applikasjonsbehov,kontakt ossi dag for profesjonell støtte og konkurransedyktige priser.
