A Current Transformer (CT)er en kritisk komponent i moderne elektriske og kraftsystemer, som muliggjør nøyaktig strømmåling, systembeskyttelse og energiovervåking uten direkte elektrisk kontakt. Å velge riktig CT er avgjørende for å sikre sikkerhet, nøyaktighet og langsiktig systempålitelighet.
I denne dybdeveiledningen utforsker vi hvordan strømtransformatorer fungerer, de forskjellige CT-typene, nøkkelutvalgskriterier, nøyaktighetsklasser, beste praksis for installasjon og applikasjoner i den virkelige verden. Enten du designer et industrielt kraftsystem, oppgraderer energiovervåking eller velger CT-er for beskyttelsesreléer, vil denne artikkelen hjelpe deg med å ta en informert beslutning.
A Strømtransformator (CT)er en instrumenttransformator designet for å redusere høye vekselstrømverdier (AC) til et lavere, standardisert nivå som trygt kan måles eller overvåkes av målere, beskyttelsesreleer eller kontrollenheter.
CT-er er mye brukt i:
Ved å bruke elektromagnetisk induksjon gir en CT elektrisk isolasjon mellom høyspenningskretser og lavspentmåleutstyr, noe som forbedrer systemsikkerheten betydelig.
Driftsprinsippet til en strømtransformator er basert påFaradays lov om elektromagnetisk induksjon. Når strømmen flyter gjennom primærlederen, genererer den et magnetfelt rundt kjernen. Denne magnetiske fluksen induserer en proporsjonal strøm i sekundærviklingen.
For eksempel en CT vurdert til1000A:5Akonverterer 1000 ampere primærstrøm til håndterbare 5 ampere for måleinstrumenter.
Window CT-er har en sirkulær åpning som primærlederen passerer gjennom. De er kompakte, pålitelige og ofte brukt i bryterutstyr og distribusjonspaneler.
CT-er med delt kjerne kan installeres uten å koble fra primærlederen, noe som gjør dem ideelle for ettermontering av eksisterende systemer og energirevisjon.
Bar-type CT-er bruker en innebygd primærleder og er designet for høystrømsapplikasjoner med utmerket mekanisk styrke.

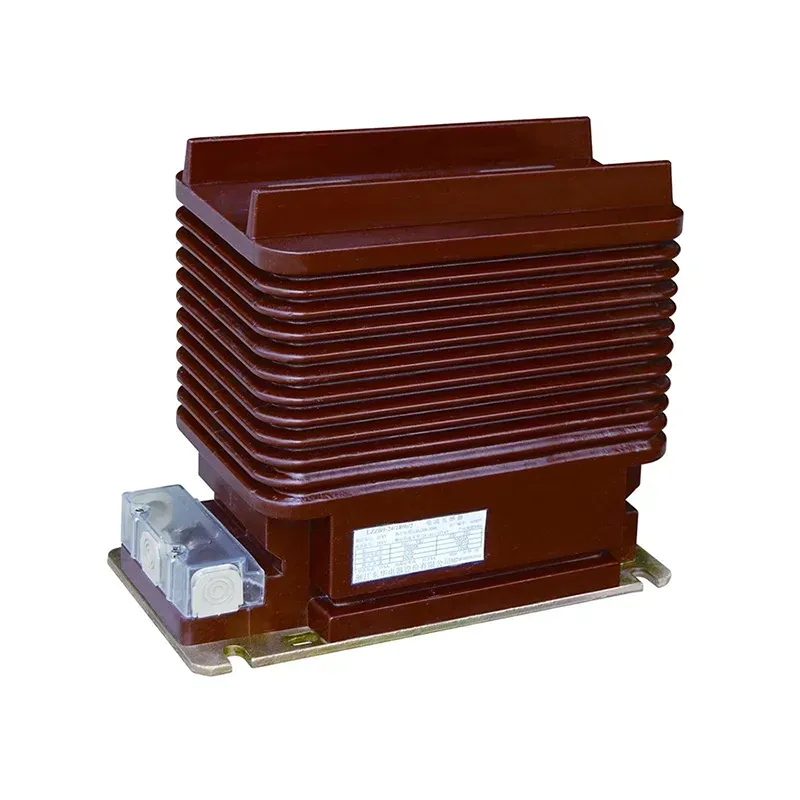

Disse CT-ene inkluderer flere svinger på primærviklingen og brukes til lavstrømsmålinger med høy nøyaktighet.
Å velge riktig CT krever balansering av ytelse, sikkerhet og kostnader. Nedenfor er de viktigste kriteriene å vurdere:
Velg en CT med en primærstrømklassifisering som samsvarer med eller litt over systemets maksimale driftsstrøm.
Nøyaktighetsklassen bestemmer hvor nøyaktig CT-en reproduserer primærstrømmen. Dette er spesielt viktig for fakturerings- og beskyttelsessystemer.
Burden refererer til den totale belastningen (i VA) koblet til CT-sekundæren. Overskridelse av nominell belastning reduserer nøyaktigheten og kan føre til overoppheting.
Produsenter likerXiFaleverer tilpassede CT-løsninger for å matche spesifikke systemkrav, og sikrer optimal ytelse og langsiktig pålitelighet.
Nøyaktighetsklasser definerer den tillatte feilen til en CT under spesifiserte forhold.
Å velge riktig nøyaktighetsklasse sikrer samsvar med standarder som IEC og IEEE, samtidig som systemets effektivitet opprettholdes.
I moderne kraftinfrastrukturer spiller CT-er en viktig rolle for å muliggjøre intelligent overvåking og prediktive vedlikeholdsstrategier.
Riktig installasjon er avgjørende for å sikre sikker og nøyaktig CT-drift.
Feil installasjon kan føre til farlige overspenninger og unøyaktige avlesninger.
| CT type | Hovedfordel | Typisk applikasjon |
|---|---|---|
| Vindu CT | Kompakt og økonomisk | Koblingspaneler |
| Split Core CT | Enkel installasjon | Energi ettermontering |
| Bar-Type CT | Høy strømkapasitet | Nettstasjoner |
| Sår CT | Høy nøyaktighet | Lavstrømsmåling |
En åpen krets CT-sekundær kan generere farlig høye spenninger, utgjøre en alvorlig sikkerhetsrisiko og potensielt skade utstyr.
Tradisjonelle CT-er er kun utformet for vekselstrøm. For DC-måling kreves Hall-effektsensorer.
Med riktige installasjons- og driftsforhold kan en høykvalitets CT vare i 20–30 år eller mer.
Ikke nødvendigvis. Høyere nøyaktighet øker kostnadene. Nøyaktighetsklassen skal samsvare med applikasjonens faktiske krav.
Å velge riktigStrømtransformator (CT)er et avgjørende skritt i utformingen av sikre, effektive og pålitelige elektriske systemer. Ved å forstå CT-typer, nøyaktighetsklasser og applikasjonskrav, kan ingeniører og systemdesignere forbedre ytelsen betydelig og redusere operasjonell risiko.
Hvis du ser etter pålitelige og tilpassede strømtransformatorløsninger,XiFatilbyr et bredt utvalg av CT-produkter utviklet for nøyaktighet, holdbarhet og samsvar med internasjonale standarder.
For å lære mer om valg av den ideelle strømtransformatoren for prosjektet ditt eller for å be om teknisk støtte,kontakt ossi dag og la ekspertene våre hjelpe deg med å drive systemet ditt med selvtillit.
