A Vakuumkretsbryter (VCB)er en av de mest pålitelige og mest brukte bryterenhetene i mellomspenningskraftsystemer. Ved å bruke vakuum som lysbueslukkende medium, tilbyr VCBer overlegen isolasjonsytelse, lang levetid, minimalt vedlikehold, og utmerket miljøkompatibilitet.
I denne dybdeveiledningen vil vi forklarehva en vakuumbryter er, hvordan det fungerer, sinnøkkelkomponenter, fordeler fremfor andre effektbrytere, ogtypiske applikasjoner. Denne artikkelen er laget for å hjelpe ingeniører, EPC-entreprenører og kraftsystembeslutningstakere forstår tydelig hvorfor VCB-er har blitt det foretrukne valget i moderne elektriske nettverk.

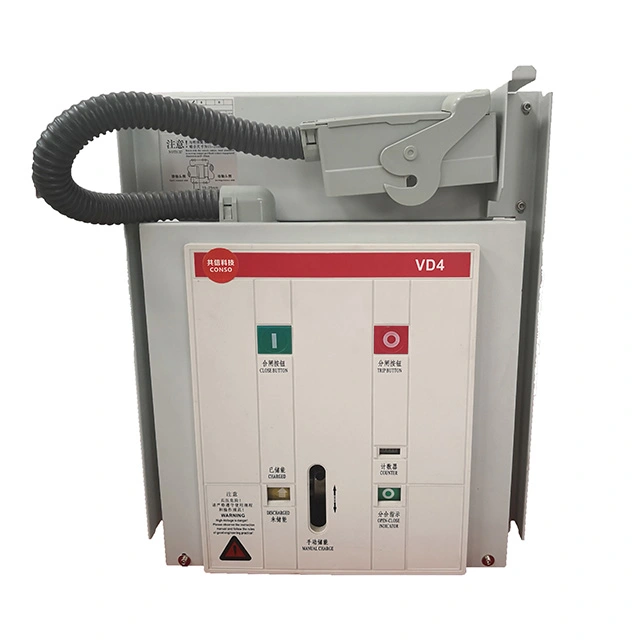

A Vakuumkretsbryter (VCB)er en type elektrisk bryterutstyr designet for å beskytte elektriske kretser ved å avbryte strømflyt under normale forhold og feilforhold. I motsetning til olje- eller gassbrytere, bruker en VCB enmiljø med høyt vakuumsom det lysbueslukkende mediet.
Når kontaktene inne i bryteren skiller seg, slukkes den genererte elektriske lysbuen raskt i vakuum på grunn av fraværet av ioniserbare partikler. Dette gjør vakuumbrytere ekstremt effektive og sikre for mellomspenningsområder, typisk fra3,3 kV til 36 kV.
Arbeidsprinsippet til en vakuumbryter er basert pårask gjenvinning av dielektrisk styrke i vakuum. Når det oppstår en feil, skiller brytermekanismen kontaktene inne i en forseglet vakuumavbryter.
Denne effektive lysbueslukkingen er grunnen til at vakuumbrytere er kjent forhøy bruddkapasitetoglang elektrisk utholdenhet.
| Komponent | Funksjon |
|---|---|
| Vakuumbryter | Slukker lysbuen og avbryter strømmen |
| Faste og flyttende kontakter | Led og avbryt elektrisk strøm |
| Driftsmekanisme | Gir mekanisk energi for å åpne og lukke kontakter |
| Isolerende kabinett | Sikrer elektrisk isolasjon og sikkerhet |
| Kontrollkrets | Håndterer utløsning, lukking og beskyttelseslogikk |
Sammenlignet med tradisjonelle teknologier gir vakuumbrytere en balansert løsning for ytelse, bærekraft og livssykluskostnader.
| Trekk | VCB | SF₆ CB | Olje CB |
|---|---|---|---|
| Bue Medium | Vakuum | SF₆ gass | Olje |
| Vedlikehold | Veldig lav | Medium | Høy |
| Miljøpåvirkning | Miljøvennlig | Høy (drivhusgass) | Forurensningsrisiko |
| Typisk spenning | Opptil 36 kV | Opptil 800 kV | Opptil 33 kV |
Vakuumbrytere er mye brukt i:
Produsenter likerXiFatilby vakuumbryterløsninger designet for å møte internasjonale standarder og ulike applikasjonskrav.
Når du velger en VCB, bør du vurdere følgende faktorer:
En av de største fordelene med vakuumbrytere er dereslavt vedlikeholdsbehov. Siden det ikke er olje eller gass å erstatte, fokuserer rutinemessige inspeksjoner hovedsakelig på mekaniske deler og kontrollkretser.
Under normale driftsforhold kan en VCB oppnå en levetid på20–30 år.
Vakuum gir utmerket dielektrisk styrke og rask lysbueslukking, noe som sikrer sikker og pålitelig avbrudd.
Ja. VCB-er bruker ikke olje eller SF₆-gass, noe som gjør dem til en av de mest miljøvennlige effektbryterteknologiene.
Vakuumbrytere brukes hovedsakelig i mellomspenningssystemer opp til 36 kV.
Vanligvis krever VCB minimalt vedlikehold, med periodiske inspeksjoner med noen års mellomrom.
Hvis du ser etter pålitelige, effektive og miljøansvarlige løsninger for vakuumbryter,XiFatilbyr et bredt spekter av produkter skreddersydd for moderne kraftsystemer. Gjernekontakt ossfor å få ekspertstøtte, teknisk veiledning og tilpassede løsninger for prosjektet ditt.
