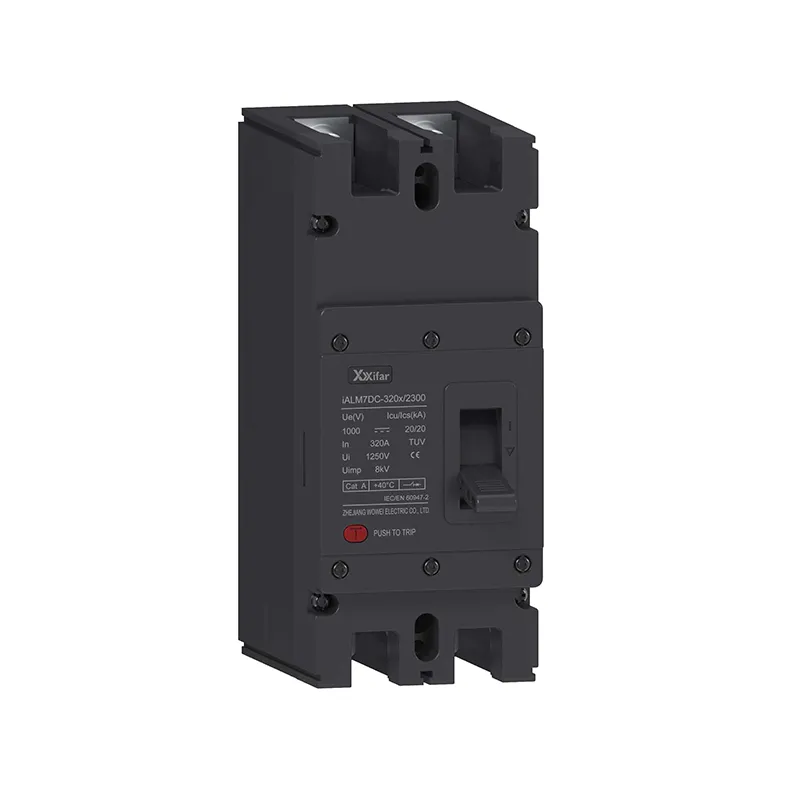

2p 100a Tpn Mccb med Rcd-beskyttelse

2p 100a tpn mccb med rcd-beskyttelse spiller normalt inngående effektbryter i en distribusjonsboks, der det er nært elektrisk utstyr. Wenzhou Xifa Electric Power Equipment Co., Ltd har modne produksjonsevner innen produksjon av 2p, TP og TPN 100a mccb med rcd-beskyttelsesenhet. Wenzhou Xifa Equipment kunne produsere og levere mer enn 1000 bokser med 2p 100a tpn mccb med rcd-beskyttelse i løpet av en uke. Selskapet har ISO-systemsertifisering og CE-sertifisering for 2p 100a tpn mccb med rcd-beskyttelse, hvorav produktene tjener til solcelleanlegg, energilagring, industriell produksjon og bygningskraftdistribusjon.

Send forespørsel

produktbeskrivelse

2p 100a tpn mccb med rcd-beskyttelse er en 100A 2-polet eller fire-polet støpt kapselbryter med jordfeilbryter. Den kan oppdage ubalansen i arbeidsstrømmen for å kutte strømforsyningen i løpet av millisekunder når overflaten til det elektriske utstyret er elektrifisert.

2p 100a mccb med rcd-beskyttelse er mye brukt på enfaset elektrisitet, for eksempel bolig- og kommersielle kretser, belysningskretser og strøm med liten kapasitet. I tillegg betyr 2p én pol for strømførende ledning og en annen for nøytral ledning.

TPN mccb med rcd-beskyttelse fungerer på trefase fireledersystem. Det er åpenbart designet for industrielle systemer, fotovoltaisk omformers utgangsside og annen tung belastning. Sammenlign med 3P mccb, kan TPN mccb med rcd-beskyttelse stenge den nøytrale linjen med 3-faset strømførende linje for å gi et tryggere arbeidsmiljø.

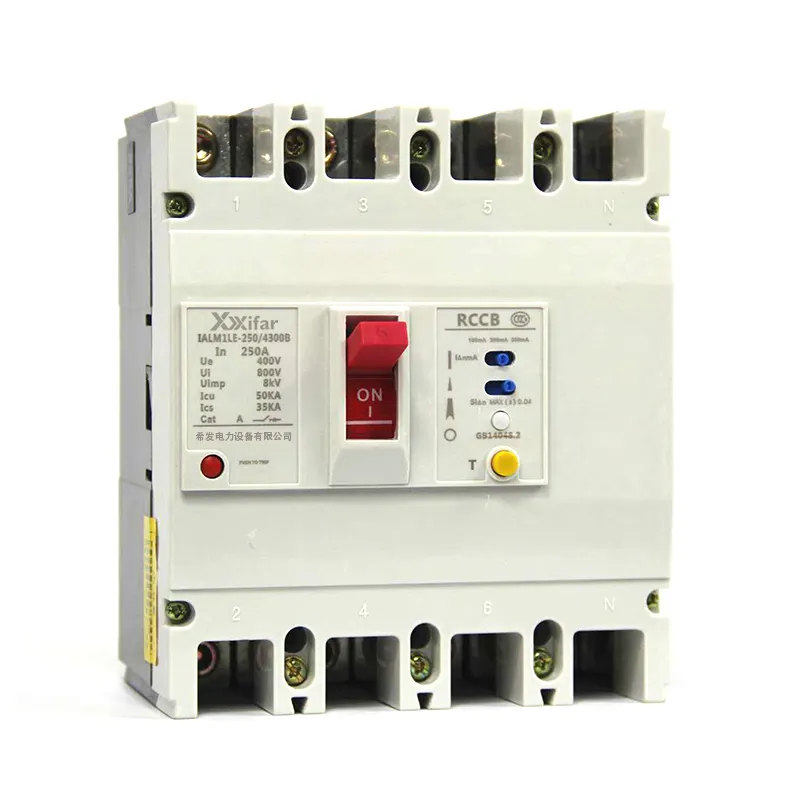

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb med rcd-beskyttelsesparameter:

Merkestrøm (A)	100 A
Nominell arbeidsspenning Ue (V)	400V (trefase), 230V (enfase)
Nominell isolasjonsspenning Ui (V)	1000V
Tjenestekortslutningsbrytekapasitet Icu	35kA/50kA
Driftslekkasjestrøm IΔn	30mA (personlig beskyttelse) 100mA (brannsikker) 300mA (systembeskyttelse)
Handlingstid	≤300ms/≤30ms
Underspenning Driftsspenning (V)	165 ± 5 % for én fase
Overspenning Driftsspenning (V)	275 ± 5 % for én fase
Fasefeil Driftsspenning (V)	Standard 120 ± 5 %

2p 100a Tpn Mccb With Rcd Protection

Produktmodus	Stang	Dimensjon
Produktmodus	Stang	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb med rcd-beskyttelse FAQ:

Q1: Hva betyr "100A MCCB med RCD-beskyttelse"?

Det refererer til en støpt strømbryter vurdert til 100A som kombinerer standard overstrøm- og kortslutningsbeskyttelse med en jordfeilbryter. Enkelt sagt beskytter den mot kortslutning, overbelastning og jordfeil.

Q2: Hva er forskjellen mellom 2P og TPN i MCCB med RCD-beskyttelse?

En 2P MCCB er designet for enfasesystemer, hvor den bytter fase og nøytral.

TPN brukes i trefase fireledersystemer, hvor alle tre fasene og nøytralen kan isoleres. Valget avhenger av type kraftfordelingssystem.

Q3: Hva er fordelen med å ha RCD-beskyttelse i en 100A MCCB?

RCD-funksjonen oppdager lekkasjestrøm til jord og kobler fra kretsen innen millisekunder. Det gir ekstra sikkerhet mot elektrisk støt og reduserer risikoen for elektriske branner forårsaket av isolasjonsfeil eller jordfeil.
