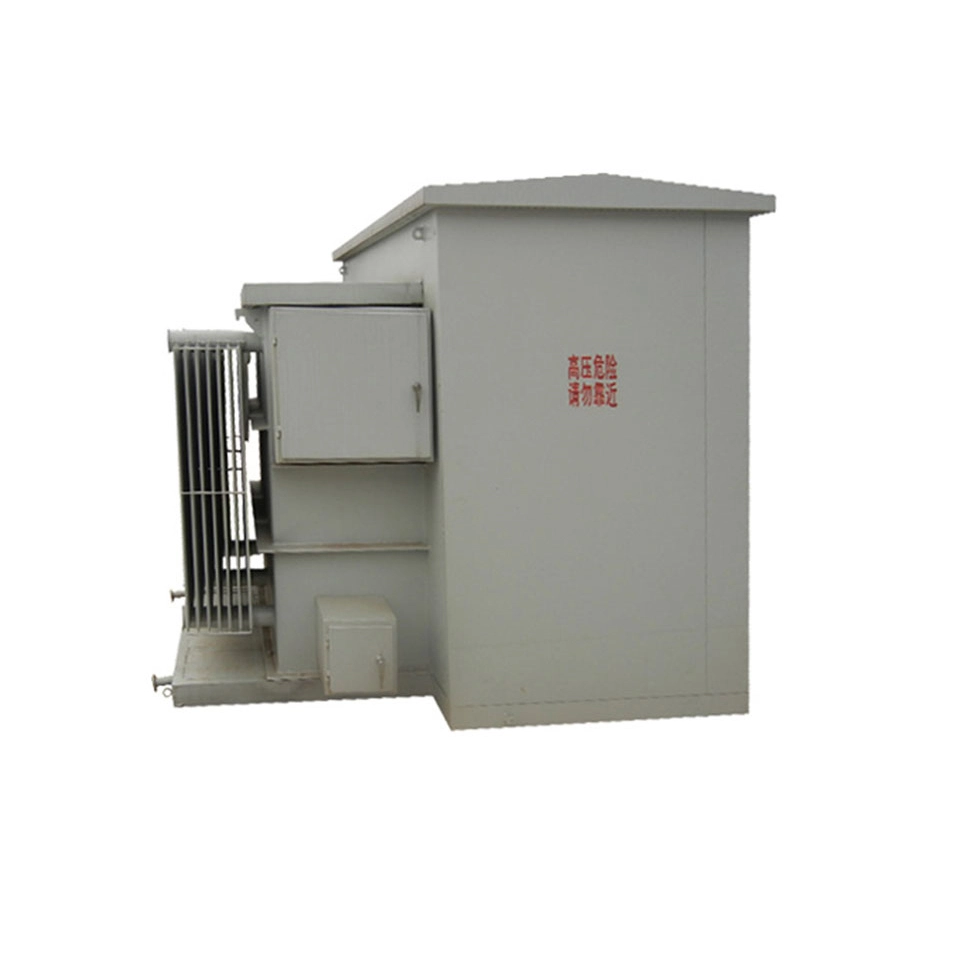

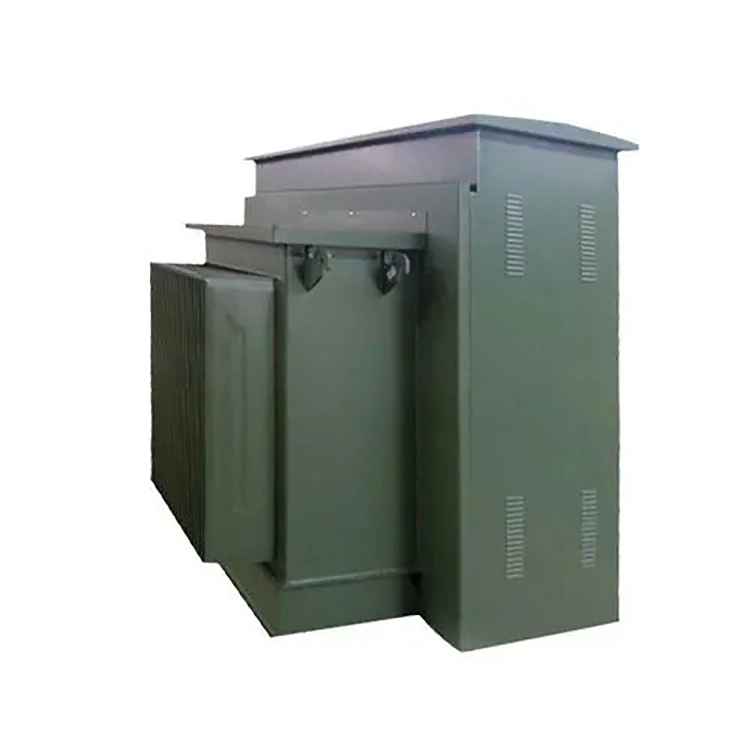

33 0,4kv 1250kva Single Phase Pad Montert Transformator

33 0,4kv 1250kva enfase putemontert transformator er en avansert løsning spesielt utviklet for store underjordiske kraftsystemer. Den har et trygt og værbestandig kabinett og er utstyrt med avanserte konfigurasjoner uten elektrisk kontakt eller direkte kontakt, som maksimerer personellsikkerheten og forhindrer tukling på offentlige steder. Denne 33 0,4 kv 1250 kva enfasede padmonterte transformatoren overholder ANSI , IEEE-standarder og energieffektivitetskrav, og kan konvertere maksimalt 33 kV primærspenning til fleksible sekundære spenninger, og gir utmerket kortslutningsbeskyttelse og stillegående drift for store bolig- og kommersielle applikasjoner.

Teknisk parameter:

I denne 33 0,4 kv 1250 kva enfase putemonterte transformatorapplikasjonen, hvorfor brukes 0,4 kV vanligvis på lavspenningssiden i stedet for andre spenningsnivåer?

400V (trefaset) / 230V (enfaset) er vanlige spenningsnivåer i IEC-standard lavspentstrømdistribusjonssystemer, og er mye brukt i boliger, kommersielle og lette industrielle applikasjoner. For utstyr som lavspenningsbryterskap, kretsbrytere og kabler er de modne og har et høyt kostnads-ytelsesforhold på 400V-nivå. Enfaset 230V kan levere strøm direkte til vanlig belysning, stikkontakter og husholdningsapparater uten behov for ytterligere spenningsreduksjon.

0,4kV kan typisk overføres over en avstand på 200 til 500 meter innenfor et bolig- eller næringsområde (som tilfredsstiller et normalt spenningsfall på ≤5%). 1250kVA brukes ofte ved større lastepunkter som kjøpesentre, studiesteder, medisinske sentre, med transformatoren plassert nær lastesenteret. 0,4kV er tilstrekkelig og det kreves ingen høyere spenning.

Når tre slike 33 0,4kv 1250kva enfasede putemonterte transformatorer brukes til å danne en trefasegruppe (total kapasitet 3750kVA), sammenlignet med å bruke en trefasetransformator med samme kapasitet. hva er de viktigste forskjellene og forholdsreglene når det gjelder lastfordeling, nøytralpunktjording og beskyttelseskonfigurasjon?

Når tre 33 0,4kv 1250kva enfasede putemonterte transformatorer brukes i en trefasekonfigurasjon, er kjerneforskjellen fra en enkeltfasetransformator med samme kapasitet som følger:

Lastfordelingen må være strengt balansert; ellers vil overbelastning i en viss fase forårsake et alvorlig avvik ved nøytralpunktet og kan ikke kompenseres som i en trefasetransformator gjennom gjensidig magnetfeltinteraksjon.

For det første, for nøytralpunktjordingen, må lavspenningsnøytralpunktene til de tre 33 0,4kv 1250kva enkeltfasede transformatorene kobles eksternt og deretter jordes i ett enkelt punkt. Ellers vil det sannsynligvis oppstå sirkulasjonsstrømmer og jordpotensialforskjeller. Derimot er de nøytrale punktene til trefasetransformatorene direkte ført ut internt og er enkle og pålitelige å jorde.

For det andre, når det gjelder beskyttelse, har hver 33 0,4kv 1250kva enkeltfasede padmonterte transformatorer i enfasegruppen sin høyspenningsside uavhengig konfigurert med sikringer. Ved feil i en fase kan de to andre fasene fortsatt kunne levere strøm. Derfor må en fasefeilalarm legges til, og en nullsekvensbeskyttelse må være spesialdesignet for lavspenningssiden. I motsetning til dette har trefasetransformatorene vanligvis en enhetlig tur, og beskyttelseskoordineringen er enklere.

Totalt sett er den 33 0,4kv 1250kva enkeltfasede putemonterte transformatorgruppen fleksibel i utvidelse, praktisk ved transport, men har kompleks beskyttelse, høyere krav til lastbalanse og større totalkostnad og gulvareal. Den er egnet for trinnvis konstruksjon eller scenarier med en enfaselast som hovedlast.
