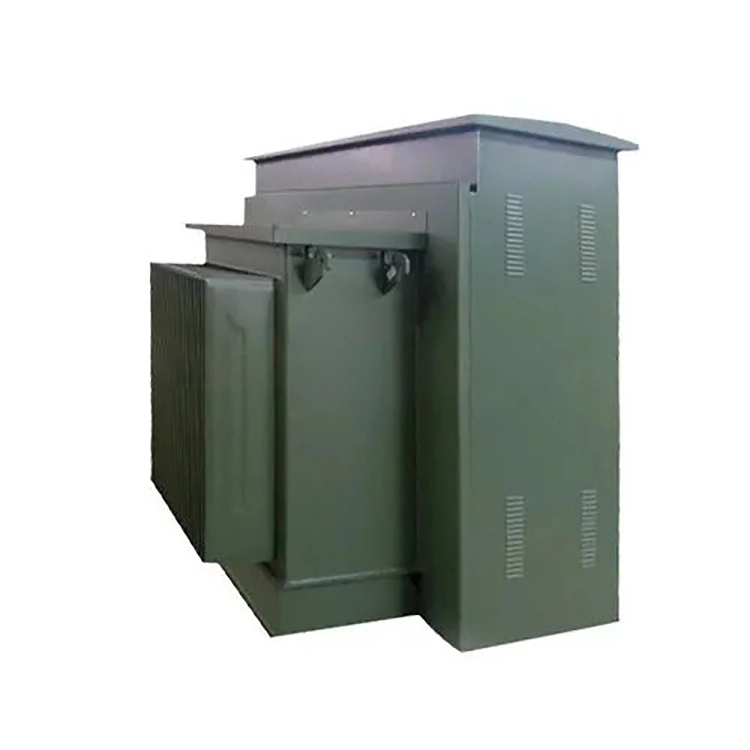

2,5mva mineraloljeputemontert krafttransformator

Wenzhou XiFa Electric Power Equipment Co., Ltd er en profesjonell produksjonsbase for transformatorer, som spesialiserer seg på S11/S13 oljenedsenkede transformatorer, SCB tørrtype transformatorer og ikke-standard spesialtransformatorer. Med utsøkt håndverk og streng kvalitetskontroll, er 2,5mva mineraloljeputemonterte krafttransformatorer energieffektive, har sterk bæreevne, er egnet for ulike strømforbruksscenarier. Vi støtter tilpasset prosessering, og produktene selges til mange land rundt om i verden, og kan tilby høykvalitets strømforsyningsutstyr og tilhørende tjenester til kunder både i inn- og utland.

Send forespørsel

produktbeskrivelse

Mineralolje fungerer som isolasjons- og kjølemedium, og er det mest tradisjonelle og modne isolasjonsvæskevalget i krafttransformatorindustrien. Så en krafttransformator på 2,5 mva mineraloljepute har utmerket elektrisk isolasjonsytelse, god varmeledningsevne og kostnadseffektivitetsfordeler. Sammenlignet med alternative isolasjonsvæsker som naturlige estere, selv om mineralolje har et lavere tennpunkt, har den bedre lavtemperaturfluiditet og høyere pålitelighet i kalde områder under drift.

Plug-in-transformatoren støtter to typer innkommende ledninger: Den første er ringnettverksmatertypen, som er utstyrt med to sett med primære gjennomføringer (totalt 6, for både innkommende og utgående linjer) og en intern fireposisjons lastbryter. Den kan koble transformatoren i serie til ringnettverkskretsen, noe som muliggjør feilisolering og non-stop vedlikehold. Den 2,5 mva mineraloljeputemonterte krafttransformatoren anbefales vanligvis for denne konfigurasjonen. Den radielle matertypen er kun utstyrt med én primær gjennomføring og gir strømforsyning med én linje, med lavere kostnad, men redusert pålitelighet tilsvarende.

Kortslutningsimpedansen er en viktig parameter for en transformator, som direkte påvirker nivået på systemets kortslutningsstrøm og spenningsreguleringshastighet. Den typiske impedansverdien for en putemontert krafttransformator er 5,0 % til 7,5 %, og designmålverdien er vanligvis satt til 5,75 %. En impedans på 5,75 % betyr at når en trefase kortslutning oppstår på sekundærsiden, er kortslutningsstrømmen omtrent 1/0,0575 av merkestrømmen, som er omtrent 17,4 ganger merkestrømmen. Ta 400V lavspenningssiden som et eksempel, merkestrømmen er omtrent 3608A, og kortslutningsstrømmen er omtrent 62,8kA, som er innenfor området som mellomspenningsbryter kan tåle.

Ved full belastning er spenningsfallet ca. 5,75 %, noe som er akseptabelt for generelle industrielle belastninger. I henhold til IEC 60076-standarden, har en 2,5mva mineraloljeputemontert krafttransformator kortslutningsevnen til å motstå termiske effekter og dynamiske stabilitetseffekter.

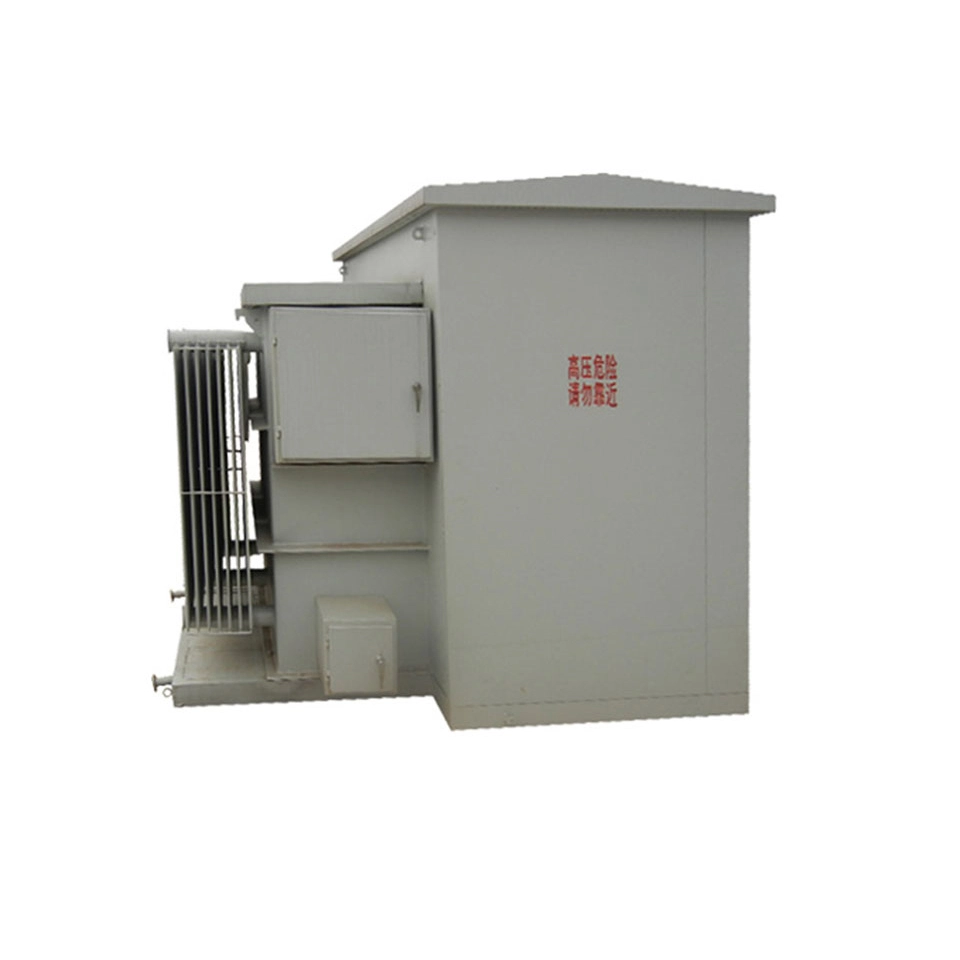

2 5mva Mineral Oil Pad Mounted Power Transformer

Teknisk parameter:

Produktnavn	2,5mva mineraloljepute montert krafttransformator
Hyppighet	50 Hz / 60 Hz
Primær spenning	Vanlige karakterer: 12,47 kV, 13,8 kV, 24,94 kV, 34,5 kV
Sekundær spenning	208Y/120 V, 480Y/277 V, 400Y/231 V, 600Y/347 V
Kortslutningsimpedans	5,75 %
Kjølemetode	ONAN (Standardkonfigurasjon) / ONAF (Valgfri oppgradering)
Ingen belastningstap	≤ 2700 W
Lasttap	≤ 15500 W til 26500 W

Spørsmål: For en krafttransformator montert på 2,5 mva mineraloljepute, hvorfor er det fortsatt nødvendig å være oppmerksom på tapet uten belastning når den opererer under lett belastning eller uten belastning i lang tid?

A: Siden ubelastetapet hovedsakelig består av to deler: For det første hysteresetapet: energitapet som genereres når jernkjernen gjentatte ganger magnetiseres i et vekslende magnetfelt. For det andre, virvelstrømstap: varmetapet forårsaket av sirkulasjonsstrømmen indusert i jernkjernen av det vekslende magnetfeltet.

Selv om sekundærsiden av krafttransformatoren er helt åpen eller ubelastet, bruker primærsiden fortsatt en konstant mengde ubelastet tap. Og tapet uten last fører til kvantifiserbare og kontinuerlig akkumulerende strømregninger. For scenarier med en driftstid på over 3000 timer, når du velger modell, bør prioritet gis til de med lavere belastningstap (som bruk av høymagnetisk konduktivitetsorientert silisiumstålplater eller amorfe legeringskjerner). Selv om den opprinnelige anskaffelseskostnaden øker med 15 til 20 %, kan forskjellen gjenvinnes gjennom kostnadsbesparelser innen to år.
