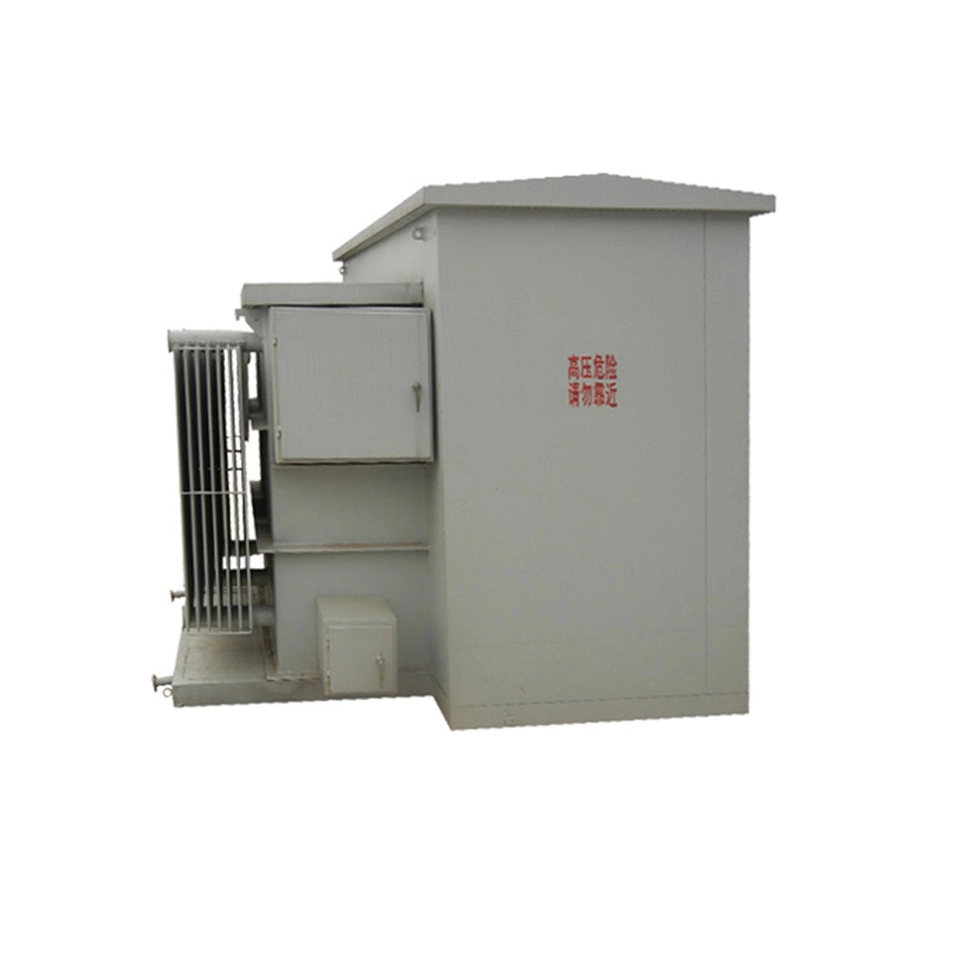

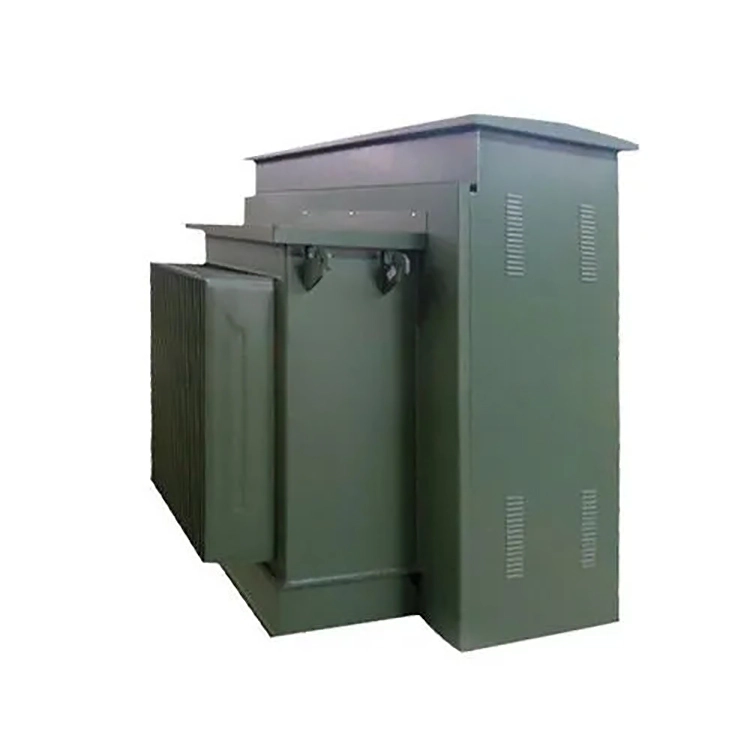

Oljefylt putemontert transformator 1000kva

Oljefylt putemontert transformator 1000kva er en trefaset distribusjonstransformator spesialdesignet for utendørs bakkeinstallasjon med en nominell kapasitet på 1000 kva. Den installeres direkte på det prefabrikerte betongfundamentet, i stedet for å bli suspendert eller begravd under jorden. Jernkjernen og viklingene er fullstendig nedsenket i isolerende olje, og utnytter oljens høye dielektriske styrke og varmeavledningsegenskaper for å oppnå elektrisk isolasjon og termisk styring.

Skallet til oljefylte putemonterte transformatorer 1000kva er laget av korrugert oljetank, og varmeavledningsoverflaten økes ved å bruke korrugerte plater for å oppnå ONAN-kjøling. Bølgenes elastiske egenskap kan absorbere volumutvidelsen av isolasjonsoljen forårsaket av temperaturendringer. Dens fullstendig forseglede struktur sikrer at isolasjonsoljen ikke kommer i kontakt med den ytre luften, og forhindrer effektivt forringelse av oljekvaliteten og aldring av isolasjonsmaterialene på grunn av inntrenging av oksygen og fuktighet.

Hele strukturen til den oljefylte putemonterte transformatoren 1000kva består av tre separate rom: høyspentrommet, lavspentrommet og transformatorrommet. Døren til lavspentrommet er utstyrt med trepunktslås. Døren til høyspenningsrommet kan kun åpnes etter at døren til lavspenningsrommet er åpnet for å hindre spenningsførende drift på høyspenningssiden. Både høyspennings- og lavspenningssiden er utstyrt med NEMA-jordingsterminaler.

Når det gjelder elektrisk konfigurasjon og beskyttelseskonfigurasjon, støtter denne oljefylte putemonterte transformatoren 1000kva forskjellige tilkoblingsgrupper som Dyn11, Yyn0, som er egnet for forskjellige belastningsegenskaper. Høyspentsiden integrerer dobbel beskyttelse av lastbryter og sikring, og er utstyrt med trykkavlastningsventil, oljetemperatur og oljenivåovervåking. Den oppfyller DOE 2016 energieffektivitetsstandarden, med en effektivitet på ≥ 99,2 %, og er trygg og pålitelig.

Teknisk parameter

En industripark har til hensikt å kjøpe en oljefylt putemontert transformator 1000kva, som hovedsakelig skal levere strøm til trefase asynkronmotorer, vannpumper og annet kraftutstyr. Trefasebelastningen er i utgangspunktet balansert, men miljøet på stedet har mye støv, og transformatoren må ha en relativt lav innledende anskaffelseskostnad. Skal koblingsgruppen prioriteres som Dyn11 eller Yyn0? Hvorfor?

Basert på ytelsessammenligningen bør Dyn11-tilkoblingsgruppen være det foretrukne valget. Når det gjelder evnen til å motstå trefase ubalanse, lar Dyn11 den nøytrale linjestrømmen nå over 75 % av fasestrømmen, mens Yyn0 vanligvis begrenser den til innenfor 25 %; når det gjelder harmonisk undertrykkelse, kan høyspenningssidetrekantforbindelsen til Dyn11 gi en sirkulasjonsbane for den tredje harmoniske, og effektivt unngå spenningsbølgeformforvrengning, mens Yyn0 har en relativt gjennomsnittlig undertrykkingsevne; når det gjelder enfase jordingsfeilstrøm, genererer Dyn11 en større feilstrøm, noe som er lettere for relébeskyttelse å pålitelig oppdage og virke, mens feilstrømmen til Yyn0 er relativt mindre, noe som gjør beskyttelseskonfigurasjonen vanskeligere.

Totalt sett er Dyn11 mer egnet for scenarier som involverer moderne blandet belastning som LED-belysning, klimaanlegg med variabel frekvens og ladehauger, mens Yyn0 bare er egnet for trefasede strengt balanserte rene kraftbelastninger og prosjekter som er svært følsomme for kostnader. Derfor, uten spesielle begrensninger, bør tilkoblingsgruppen til den oljefylte putemonterte transformatoren 1000kva prioriteres som Dyn11.
