Tilkobling Dyn11 Pad Montert Transformator 2000kva

Tilkobling dyn11 putemontert transformator 2000kva er en trefaset oljenedsenket distribusjonstransformator med putemontert husdesign. Den kan installeres direkte på utendørs bakken og er mye brukt i industriparker, kommersielle komplekser og urbane distribusjonsnettverk, etc.

Kjernetrekket ligger i Dyn11-vektorgruppen, høyspenningssiden er koblet i en trekant (D), lavspenningssiden er koblet i en stjerne (Y) med nøytralpunktet isolert, og fasen til lavspenningssiden ligger 30° etter fasen til høyspentsiden. Denne tilkoblingsmetoden gir den unike fordeler ved parallelldrift av flere transformatorer og ved å undertrykke nullsekvensstrøm.

Under driftstilstanden til en stjerneforbindelse med nøytralpunktjording, vil den tredje harmoniske strømmen som genereres av ikke-lineære belastninger (som frekvensomformere, LED-drivende strømforsyninger, UPS-frontende likerettere) danne en lukket sløyfe i deltaviklingen. Den spesifikke mekanismen er som følger: De tredje harmoniske strømmene er i fase med hverandre når det gjelder tidsfase og kan ikke strømme ut gjennom nøytrallinjen på stjernesiden, men kan sirkulere innenfor deltaviklingen og spre energien deres i form av varme.

De målte dataene indikerer at en dyn11 padmontert transformator 2000kva kan redusere den tredje harmoniske forvrengningshastigheten på lavspenningssiden med omtrent 60 % til 80 %, og dermed effektivt rense spenningsbølgeformen på lavspentbussen og forlenge levetiden til det påfølgende presisjonselektroniske utstyret.

Teknisk parameter:

Spørsmål: For en dyn11 padmontert transformator 2000kva hvorfor må spesiell oppmerksomhet rettes mot fremkallingsmetoden for nøytralpunkt og jordingskontinuitet i stedet for direkte å følge opplevelsen av transformatorer med liten kapasitet?

A: Merkestrømmen på lavspenningssiden av tilkoblingen dyn11 padmontert transformator 2000kva har nærmet seg 3000A (tar 400V som et eksempel), som er mye høyere enn vanlig utstyr med liten kapasitet. Selv om Dyn11-tilkoblingen kan isolere nullsekvensstrømmen på høyspenningssiden, må nøytralpunktet på lavspenningssiden tåle ekstremt store ubalanserte strømmer. For eksempel, når du gir strøm til et stort antall enkeltfasebelysnings- eller kontrollkretser, kan nøytralstrømmen nå mer enn 50 % av fasestrømmen.

Hvis praksisen med transformatorer under 1000kVA blir blindt tatt i bruk i prosjektet, vil bruk av tynnere nøytrale samleskinner eller å stole utelukkende på en enkelt jordingsforbindelse føre til at nøytralpunktet overopphetes, tilkoblingsterminalene smelter, og til og med føre til alvorlig nøytralpunktforskyvning, og brenner ut et stort antall enfaseutstyr.

Derfor, når du legger inn en bestilling, er det nødvendig å tydelig spesifisere kravet: tverrsnittsarealet til den nøytrale samleskinnen skal ikke være mindre enn 70% av faselinjen (det anbefales å ha samme tverrsnitt), og en avtakbar jordingsplate og en overbelastningsovervåkingsenhet for nøytralt punkt skal være utstyrt. Hvis du ignorerer dette punktet, kan den dyn11 padmonterte transformatoren 2000kva lide i en nøytral punktutbrenningsulykke innen et halvt år etter drift, mens de rutinemessige fabrikktestene ikke kan avsløre denne skjulte faren.

Utstyr

Produktdetaljer

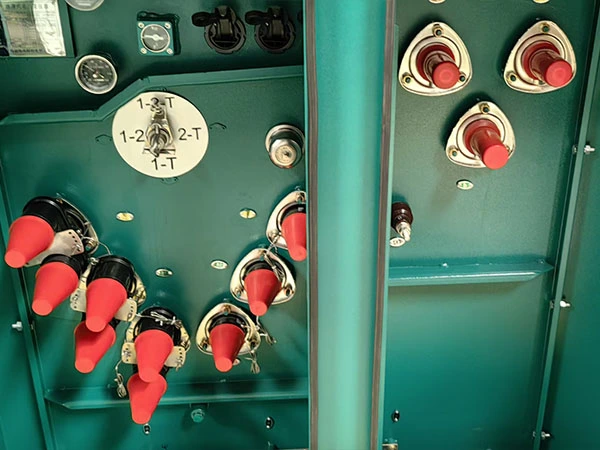

Ring Type

Terminal Type

Transformatorkropp

Produkt i prosess

Testsenter

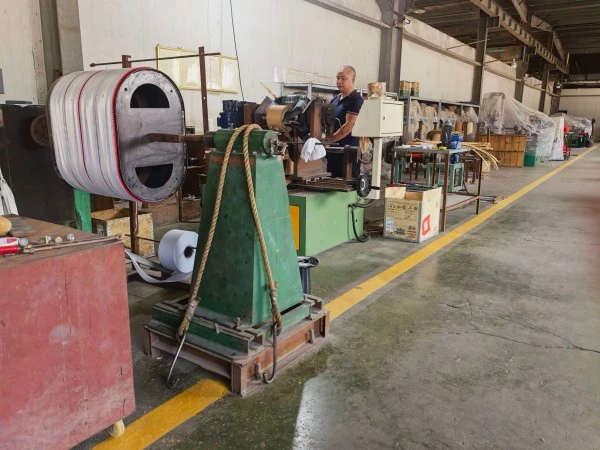

Vikle verksted
