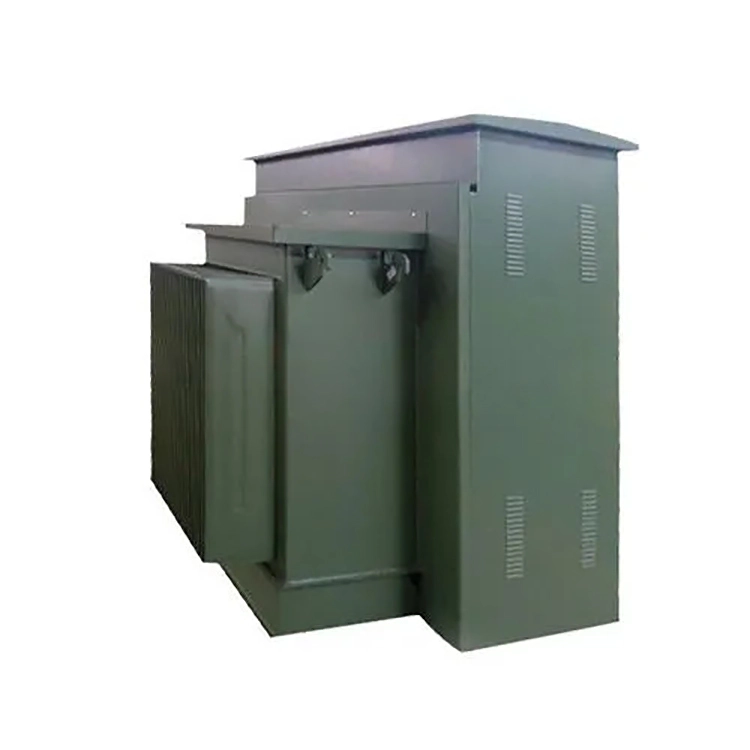

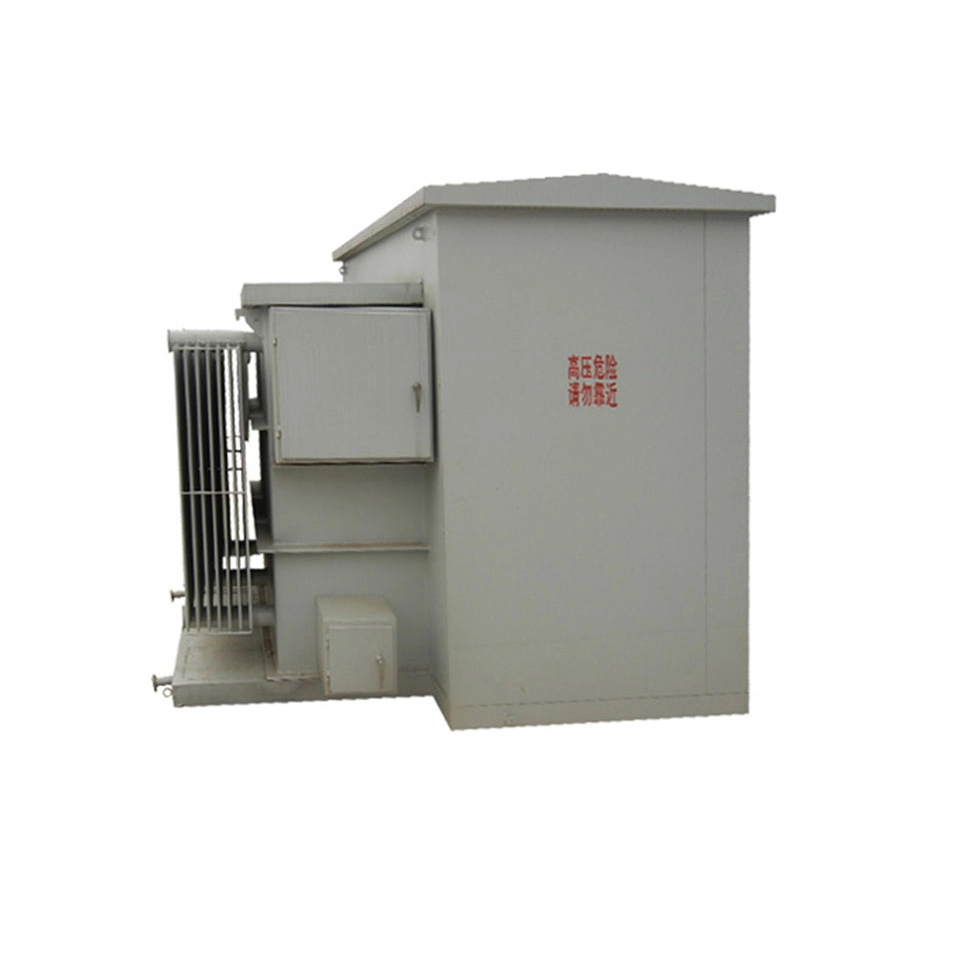

100 Kva 3 Fas Padmontert Transformator

100 kva 3-fase padmontert transformator er et komplett utstyr for integrert utendørs strømfordeling. Det indre av skapet er delt inn i tre uavhengige kamre: høyspentkammer, transformatorkammer og lavspentkammer.

Den integrerer høyspenningsbrytere, sikringer, lynavledere, hovedtransformatorhus, lavspentdistribusjonsbrytere, målere og forskjellige beskyttelsesenheter. Den overordnede planløsningen er ryddig og kompakt, og det må ikke bygges eget strømfordelingsrom.

Standardspenningsspesifikasjonen til transformatoren. Den tar i bruk Dyn11-tilkoblingsgruppen og opererer med 50 hertz industriell frekvens. Merkestrømmene for høy og lav spenning er tilpasset for å møte kravene. Transformatorens overføringsytelse er stabil og pålitelig. Den 100 kva trefasede putemonterte transformatoren har utmerkede varmeavledningsevner. Den har to kjøleformer: oljenedsenket selvkjøling og tørr type luftkjøling. Den har også beskyttende egenskaper mot støv og regn.

Driftstapet er lavt, kjørestøyen er liten, og den er utstyrt med flere sikkerhetsmekanismer for overbelastning, kortslutning og lynnedslag. Den har sterk anti-interferensevne, kan tilpasse seg komplekse utendørs miljøoperasjoner i lang tid, har utmerket strømforsyningsstabilitet, og senere vedlikehold og reparasjoner er relativt enkle.

Teknisk spesifikasjon:

Spørsmål: For en 100 kva 3-fase padmontert transformator, når den er installert utendørs, hvorfor er det to konfigurasjoner å skille mellom, nemlig "ringnettverksmatertype" og "radialmatertype"?

A: Under strålingsmaterkonfigurasjonen er primærsiden av transformatoren bare koblet til en enkelt kabel, og det er ingen lastbryter inne, noe som resulterer i en enkel struktur og lavere kostnad. Den fatale ulempen med denne metoden er imidlertid at når den 100 kva trefasede padmonterte transformatoren trenger vedlikehold eller denne delen av kabelen svikter, må hele strømforsyningen til strømforsyningen kuttes, noe som fører til at alle nedstrømsbrukere på samme linje blir fullstendig slått av. Strømforsyningens pålitelighet avhenger helt av kontinuiteten til en enkelt kanal.

Under konfigurasjonen for ringnettverksmater er primærsiden av den 100 kva trefasede padmonterte transformatoren reservert med to innkommende grensesnittporter og en innebygd lastbryter, som kan kobles i serie til ringnettverkskretsen. Når selve transformatoren må tas ut av drift eller en kabel på den ene siden svikter, kan lastbryteren betjenes for å isolere den 100 kva 3-fasede padmonterte transformatoren fra ringnettet, samtidig som kontinuiteten i ringnettets hovedlinje opprettholdes, slik at andre brukere fortsatt kan forsynes med strøm gjennom den andre siden av kabelen, og derved kun planlegger vedlikeholdskabelen, og derved kan vedlikeholdskabelen avbrytes. isolere den defekte delen uten å utvide området for strømbrudd. Selv om denne konfigurasjonen legger til ett primært sidebryterutstyr og en andre innkommende bøssing, øker kostnadene med omtrent 15 % til 20 %, men forbedrer strømtilgjengelighetsindikatorene til distribusjonssystemet betydelig.

Utstyr

Produktdetaljer

Ring Type

Terminal Type

Transformatorkropp

Produkt i prosess

Testsenter

Vikle verksted
