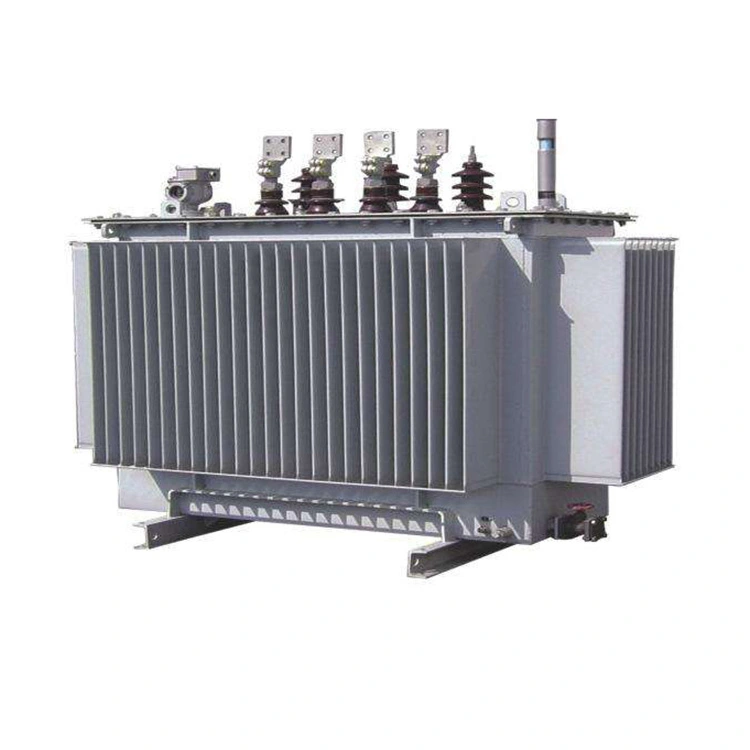

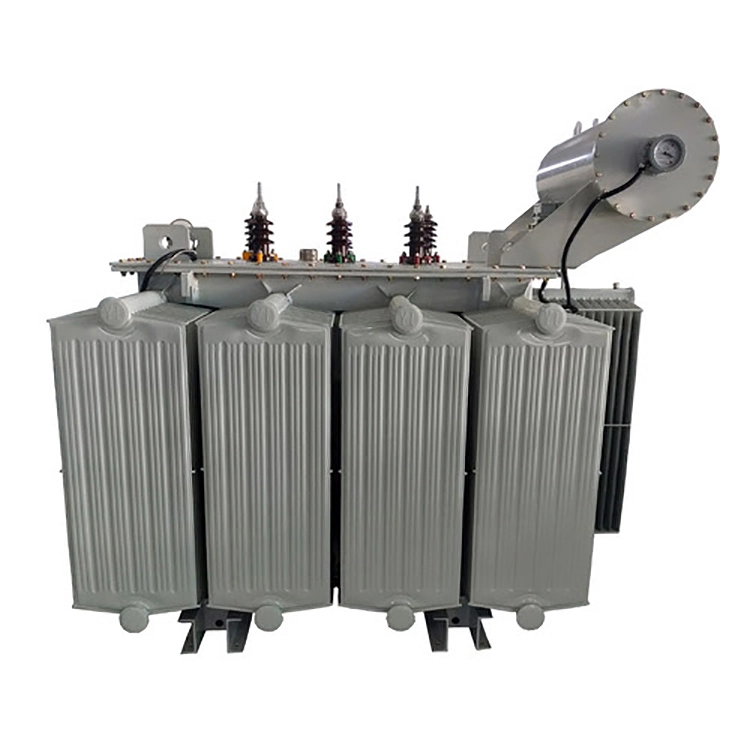

33kv 2,5 Mva oljenedsenket amorf legeringskjernetransformator

Kjernen av 33kv 2,5 mva oljenedsenket kjernetransformator i amorf legering er laget av lukket sløyfevikling av jernbaserte amorfe legeringsstrimler. Den integrerte strukturen uten laminerte luftspalter reduserer hysterese og virvelstrømstap betydelig. Sammenlignet med tradisjonelle silisiumstålkjerner, er tapet uten belastning betydelig redusert. Kjernesøylen og åket er bundet sammen av epoksyglasslim, noe som gjør den generelle stivheten sterkere og effektivt undertrykker vibrasjoner og støy.

Den 33 kv 2,5 mva oljenedsenkede kjernetransformatorens viklinger bruker kobberledere med høy renhet og kombinert med en flerlags isolasjonsbeleggprosess som er egnet for høyspenningsforhold. Kombinert med den forbedrede spiralstrukturen og den kontinuerlige sammenflettede viklingsstrukturen, fordeler den det viklingselektriske feltet jevnt, noe som forbedrer isolasjonstoleransen og motstanden mot deformasjon. Høyspentsiden til 33kv 2,5 mva oljenedsenket kjernetransformator i amorf legering er utstyrt med ±2×2,5 % reguleringsgir uten eksitasjonsspenning, som nøyaktig kan tilpasse seg reguleringskravene til nettspenningsfluktuasjoner.

Bokskroppen er dannet ved integrert sveising av korrugerte stålplater. Ved å stole på den adaptive varmevekslingsstrukturen til det korrugerte skallet, kan det oppnå effektiv naturlig sirkulasjonskjøling av isolerende olje uten behov for en ekstern varmeavledningsenhet, egnet for langsiktig kontinuerlig drift. Den 33 kv 2,5 mva oljenedsenkede kjernetransformatoren i amorf legering er fylt med miljøvennlig mineralsk isolasjonsolje i samsvar med IEC 296-standardene, som kombinerer utmerket varmeledningsevne og isolasjonsytelse, effektivt isolerer interne strømførende komponenter og unngår risiko for isolasjonsbrudd.

Teknisk parameter:

Nøkkelfunksjoner:

1. Ultra energibesparelse: Ved å bruke amorfe legeringskjerner reduseres ubelastet tap med omtrent 70 % til 80 % sammenlignet med tradisjonelle transformatorer av silisiumstålplate av typen S9/S11. 33kv 2,5 mva oljenedsenket kjernetransformator i amorf legering er spesielt egnet for langsiktig drift i landlige kraftnett og industrier der belastningen ikke alltid er på full kapasitet.

2. Fullt forseglet vedlikeholdsfri: Oljetanken har en fullstendig forseglet struktur for å forhindre at olje kommer i kontakt med luft, og unngår at isolasjonsoljen blir fuktig og eldes. 33kv 2,5 mva oljenedsenket kjernetransformator i amorf legering kan oppnå en vedlikeholdsfri levetid på 50 år og er egnet for tøffe utendørsmiljøer.

3.Høy pålitelighet: Lavspenningsviklingen er viklet med kobberfolie, mens høyspenningsviklingen er viklet med kobbertråd. Med sterk kortslutningsmotstand og motstand mot lynnedslag er strukturen kompakt,

Amorf legeringstransformator i prosessering

Utstyr

Testsenter

Transformator i shipping
