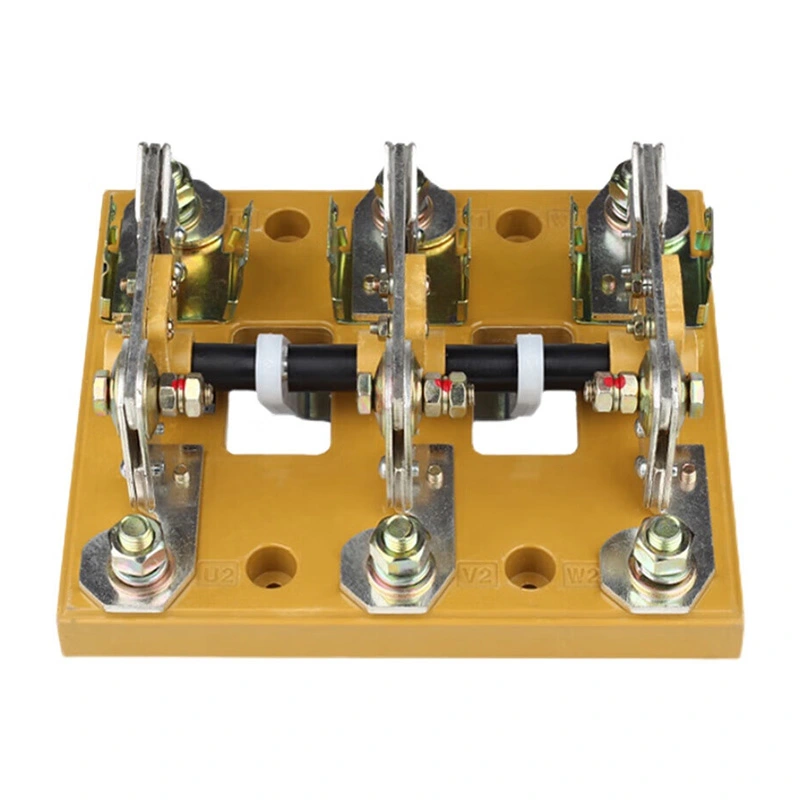

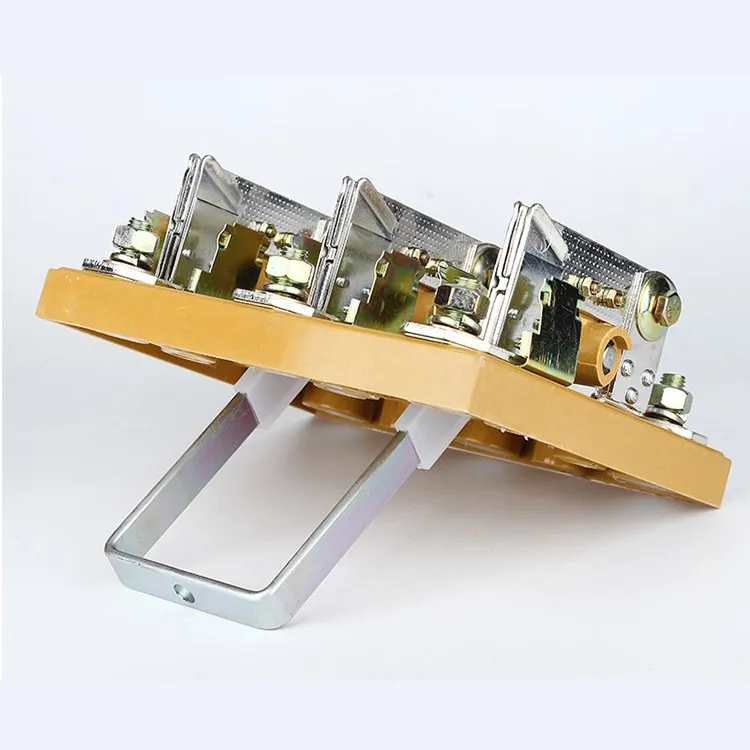

Elskap 800 Amp 3-fase frakoblingsbryter

For å produsere et pålitelig elektrisk skap 800 amp 3-fase frakoblingsbryter, bruker Wenzhou XiFa Electric Power Equipment Co., Ltd høykvalitets kobberkontakter og robust hus for å sikre lang levetid. I mellomtiden har hvert elektriske kabinett 800 amp 3-fase frakoblingsbryter en kompakt og enkel design, ikke bare for å gi et åpenbart frakoblingspunkt på visuelle måter, men også for panel- eller veggmontering. I mellomtiden er det nødvendig å hvert elektrisk skap 800 amp 3-fase bryter for å gjennomgå fabrikktestene før rask levering.

Send forespørsel

produktbeskrivelse

En 800 amp 3-fase frakoblingsbryter er en enhet som primært brukes til å isolere strømkilder, utføre bytteoperasjoner og koble til eller fra lavstrømskretser. Den har ikke lysbueslukkingsevne. Når de er i åpen stilling, opprettholder kontaktene en spesifisert isolasjonsavstand med et godt synlig brudd; når den er i lukket posisjon, er bryteren i stand til å bære normal driftsstrøm samt motstå unormale forhold, som kortslutningsstrøm, i en definert tidsperiode.

I de fleste tilfeller brukes 800 ampere trefasebryter som lavspenningsisolatorer, noe som betyr at de er klassifisert for spenninger under 1 kV. Selv om deres driftsprinsipp og konstruksjon er relativt enkel, produseres de i store mengder, og deres pålitelighet er kritisk. Som et resultat spiller de en viktig rolle i design, konstruksjon og sikker drift av transformatorstasjoner og kraftverk.

Den definerende egenskapen til en 800 ampere 3-fase frakoblingsbryter er at den ikke kan avbryte belastningsstrømmen; den kan bare åpnes eller lukkes når kretsen er fri for strøm. Typiske referanser til 800 amp 3-fase frakoblingsbryter dekker funksjoner, funksjoner, klassifiseringer, applikasjoner, forbedringer mot feildrift, vedlikeholdspraksis og vanlige problemer.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Produksjonsparameter:

første (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbeidsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Produksjons- og brytekapasitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA toppverdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (ganger)
Ue=660V merkestrøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vekt (kg)
3 stolper	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolper	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

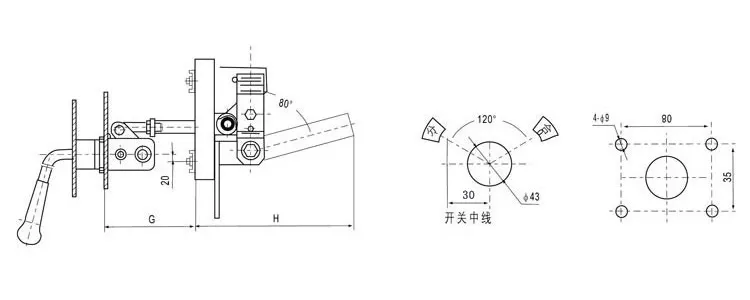

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

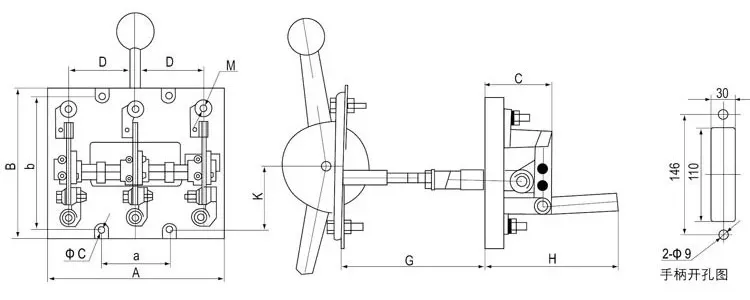

Type		Rammestørrelse (mm)						installasjonsstørrelse (mm)
Type		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

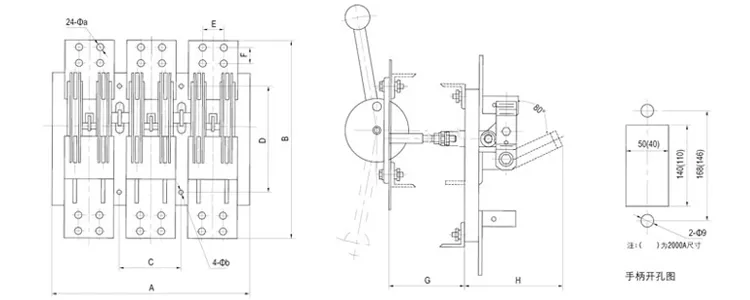

Type	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Vanlige spørsmål om produksjon:

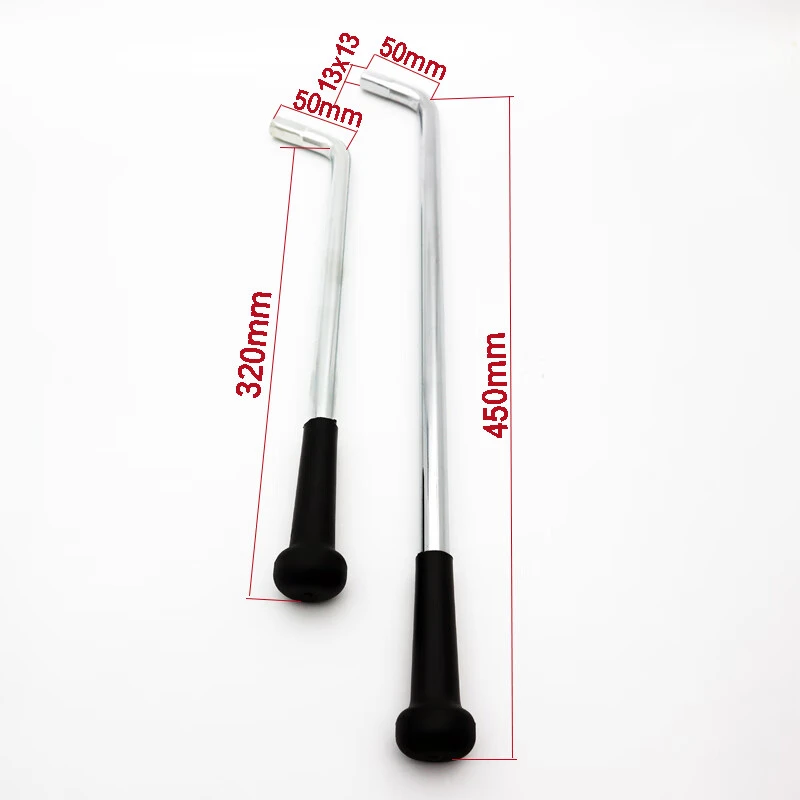

Spørsmål: Hvordan velger jeg mellom forskjellige håndtakstyper (roterende vs. spak)?

A: Roterende håndtak: Kompakt, ofte brukt i motorkontrollsentre eller trange steder.

Spakhåndtak: Større og mer synlig, foretrekkes når tydelig indikasjon på PÅ/AV er nødvendig.

Valget avhenger av plass, sikkerhetssynlighet og operatørens preferanser.

Spørsmål: Kan en 800 ampere 3-fase frakoblingsbryter monteres i hvilken som helst retning?

A: Vanligvis bør en 800 ampere 3-fase frakoblingsbryter monteres vertikalt for å oppfylle sikkerhets- og kodekravene. Noen design tillater fleksibilitet, men følg alltid produsentens instruksjoner og lokale elektriske forskrifter.

Spørsmål: Støtter en 800 ampere 3-fase frakoblingsbryter lockout/tagout (LOTO) prosedyrer?

A: Ja, inkluderer 800 ampere 3-fase frakoblingsbryter, de fleste modellene er utstyrt med hengelåsbare håndtak for å sikre samsvar med OSHAs sikkerhetskrav for låsing/uttak. Dette lar teknikere trygt utføre service på utstyr uten risiko for utilsiktet gjenoppladning.
