Elektrisk lavspenningssikringsfrakoblingsbryter

Sammenlignet med en ikke smeltbar frakoblingsbryter, kombinerer en elektrisk lavspent sikringsfrakoblingsbryter funksjonene til en sikring og en knivbryter, noe som betyr at den kan kontrollere frakobling og tilkobling av strøm under normal drift, og avbryte strømmen i tilfelle kortslutning og overbelastning. Wenzhou XiFa Electric Power Equipment Co., Ltd er spesialisert på å produsere elektrisk lavspent sikringsfrakoblingsbryter. For å produsere en solid kvalitetssikringsbryter, bruker selskapet kobber av høy kvalitet på frakoblingsbryteren og sikringen. Kabinettet bruker epoksyharpiksinnkapsling som kan beskytte interne komponenter mot støv, fuktighet og ytre krefter, samtidig som det sikrer operatørsikkerhet.

Send forespørsel

produktbeskrivelse

Den elektriske lavspente sikringsfrakoblingsbryteren, også kjent som en sikringsisolator, kombinerer på en smart måte funksjonene til en frakoblingsbryter og en sikring, noe som gjør den til en kritisk komponent i lavspente strømfordelingspaneler. Sikringselementet er utformet for å avbryte feilstrømmer raskt, og sikre sikkerheten til kretsen, mens knivbryteren er spesielt beregnet for bytteoperasjoner under ubelastede forhold og ikke kan avbryte strømførende strømmer under normal drift. Denne unike kombinasjonen posisjonerer den sikrede frakoblingsbryteren som en pålitelig vokter av kretsbeskyttelse.

Når bryteren er lukket, sikrer knivmekanismen, gjennom et godt utformet koblingssystem, fast kontakt mellom sikringen og samleskinnen, og tillater uavbrutt strømflyt. Omvendt, når frakobling er nødvendig, skiller den samme enkle mekanismen sikkert sikringen fra den strømførende samleskinnen, noe som muliggjør rask kretsavbrudd. Denne nøyaktige mekaniske utformingen er det som gjør at den sikrede frakoblingsbryteren kan fungere jevnt og pålitelig mens den endrer kretstilstand.

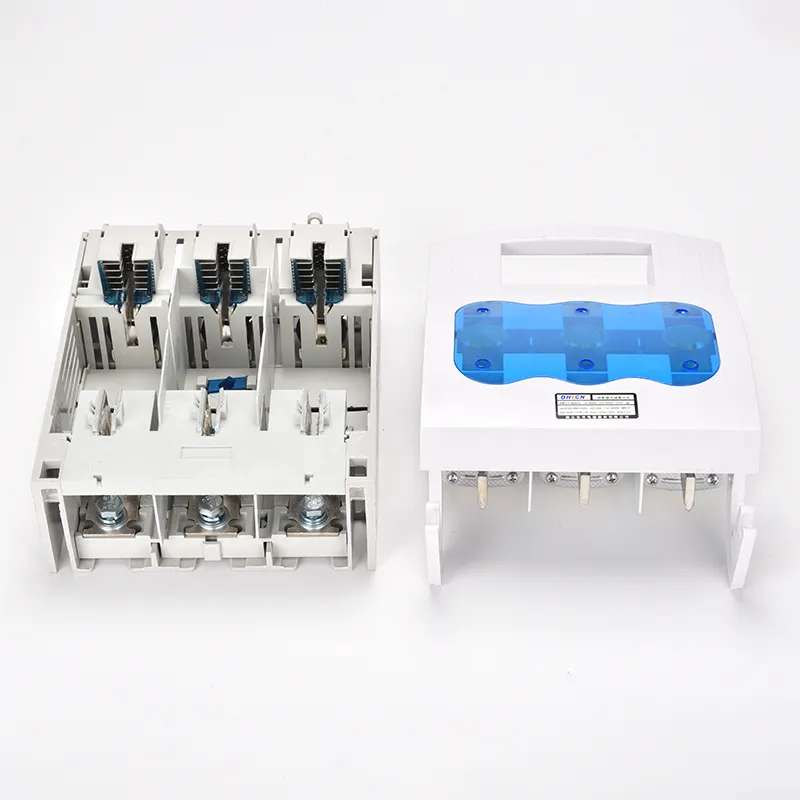

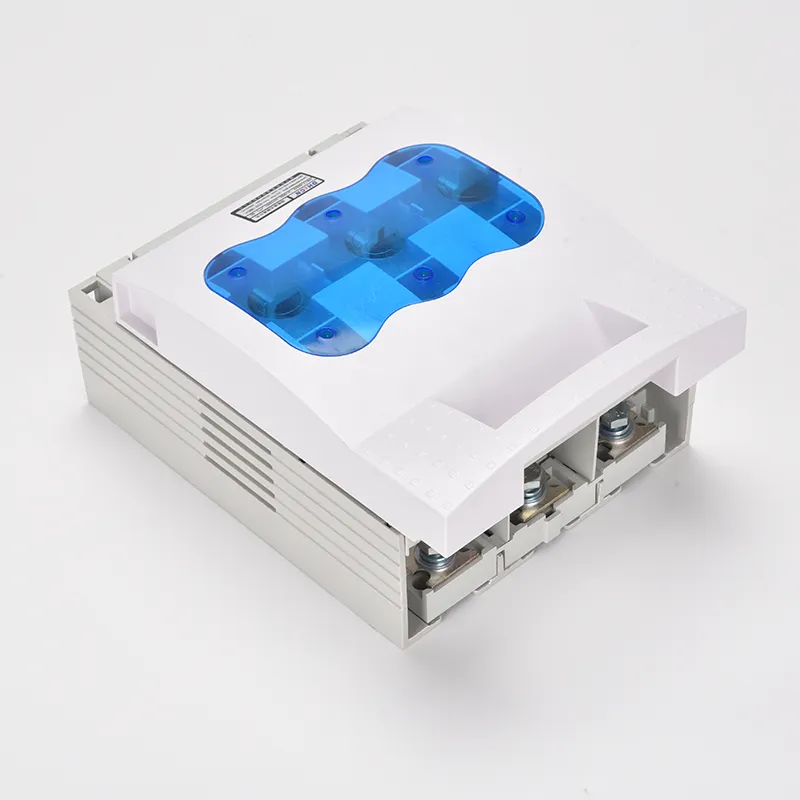

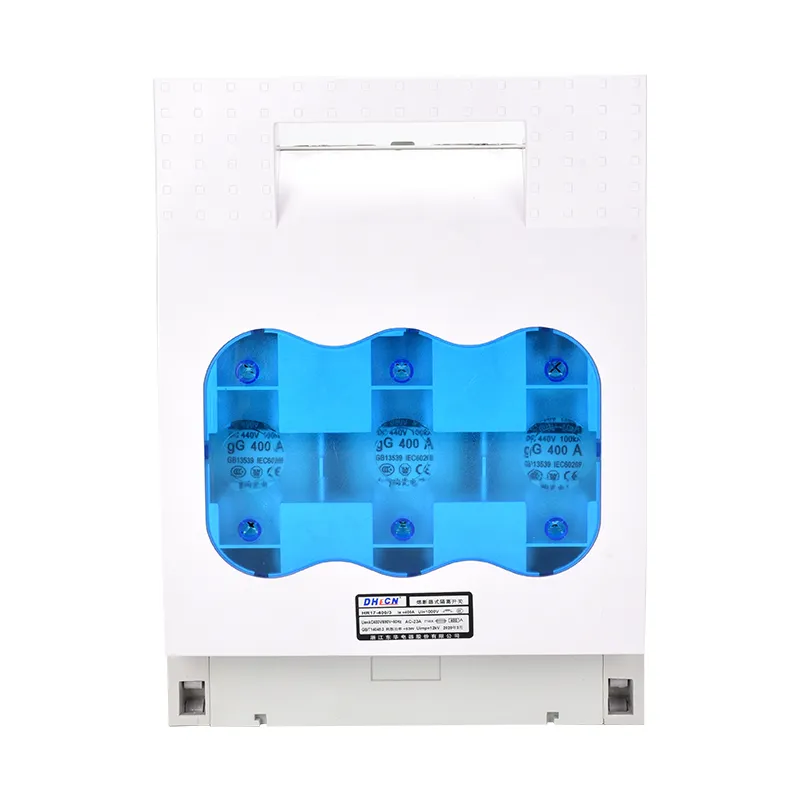

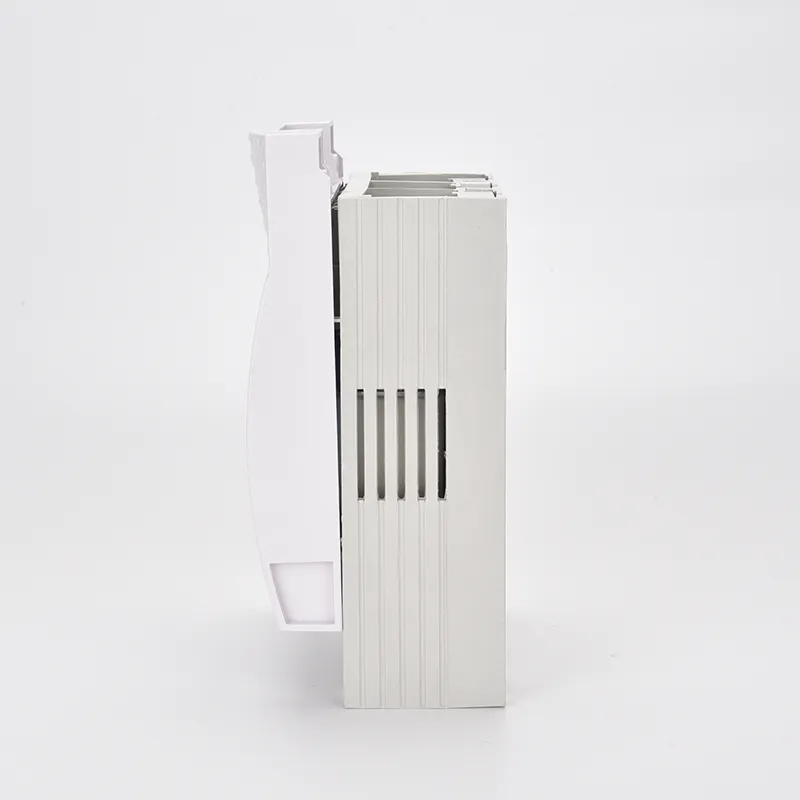

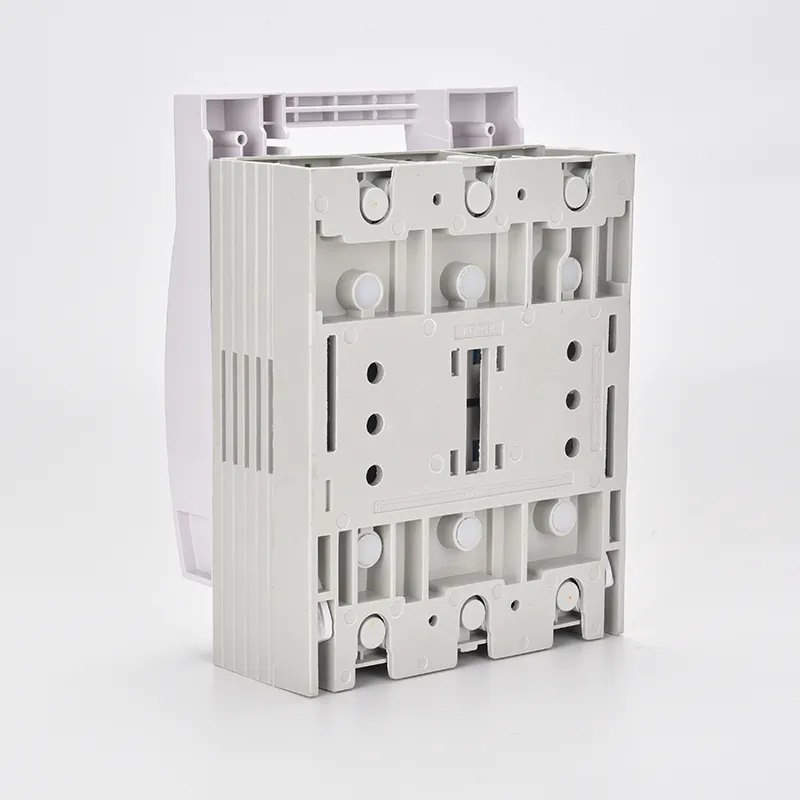

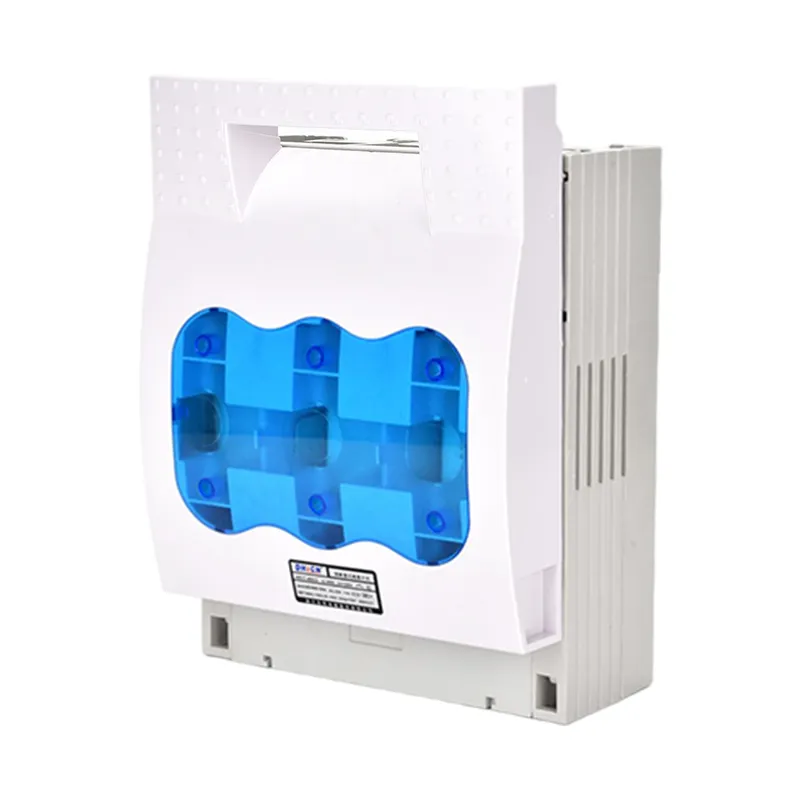

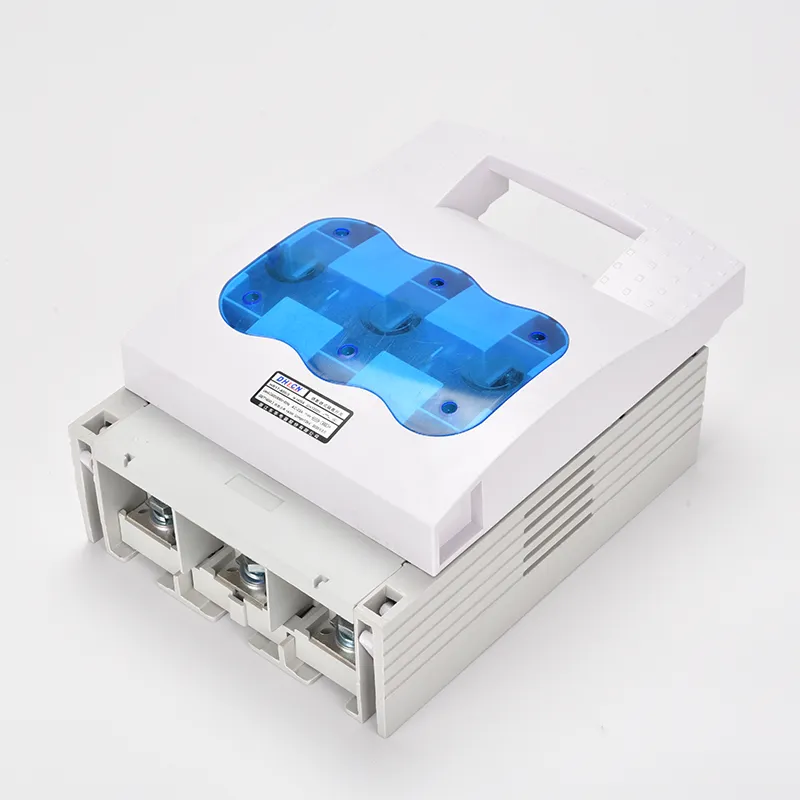

Electric Low Voltage Fuse Disconnector Switching

Produktparameter:

Type sikring	0			1			2			3
Hyppighet	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
I (A)	160			250			400			630
Ith (A)	160			250			400			630
Utnyttelse	AC-21B (690V)			AC-21B (690V)			AC-21B (690V)			AC-21B (690V)
	AC-22B (500V)			AC-22B (500V)			AC-22B (500V)			AC-22B (500V)
	AC-23B (400V)			AC-23B (400V)			AC-23B (400V)			AC-23B (400V)
Makingskapasitet	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Brytekapasitet	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Tap av sikringseffekt (W)	12			23			34			48

Ith (A)	Type sikring	Inn av sikring (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Type	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Modusnummer		Utsiktsdimensjon (mm)				Installasjonsdimensjon (mm)
Modusnummer		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Vanlige spørsmål om produkter:

Spørsmål: Hva er en elektrisk lavspenningssikringsfrakobling?

A: En elektrisk lavspent sikringsfrakoblingsbryter er en elektrisk enhet som kombinerer den beskyttende funksjonen til en sikring med koblingsevnen til en frakoblingsbryter. Den gir sikker isolasjon for vedlikehold og avbryter feilstrømmer for å beskytte kretser og utstyr.

Spørsmål: Kan en elektrisk lavspent sikringsskillebryter koble fra strømførende strøm?

A: Nei. Knivbryteren i en sikringsbryter er utformet for å fungere kun når kretsen er fri for belastningsstrøm. Den skal aldri brukes til å avbryte normale driftsstrømmer. Sikringselementet vil imidlertid fungere automatisk under feilforhold.

Spørsmål: Hva er hovedapplikasjonene til en elektrisk lavspenningssikringsfrakoblingsbryter?

A: en elektrisk lavspent sikringsfrakoblingsbryter brukes ofte i lavspente kraftdistribusjonspaneler, motorkontrollsentre, HVAC-systemer og industrimaskiner. De gir både sikkerhetsisolasjon og overstrømsbeskyttelse i disse systemene.
