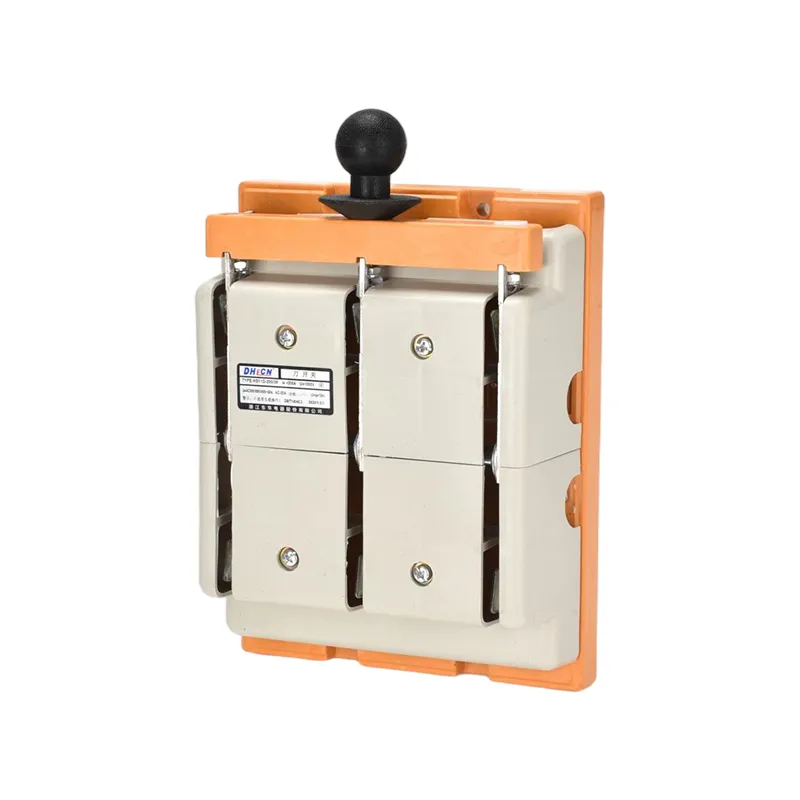

480v 400 Amp 3-fase frakoblingsbryter

Wenzhou XiFa Electric Power Equipment Co., Ltd er en ekspertfabrikk for å produsere 480v 400 amp 3-fase frakoblingsbryter. For å garantere en kort ledetid uten forsinkelse, har Wenzhou XiFa Electric Power Equipment Co., Ltd beholdningen av 400 amp 3-fase frakoblingsbryter på lager. De store volumbestillingene må forberedes fra 7 til 15 virkedager fra bestillingen er lagt inn. I mellomtiden kunne Wenzhou XiFa Electric Power Equipment Co., Ltd tilpasse en 400 amp 3-fase frakoblingsbryter i henhold til kundenes krav som spenningsnivå, bruksmiljø, etc.

Send forespørsel

produktbeskrivelse

480v 400 amp 3-fase frakoblingsbryteren skal føre trefase AC 400 amp nominell strøm i lukkeposisjonen. Den har en enkel og kompakt design på strukturen som brukes mye i kompakt transformatorstasjon og elektrisk panel. Hovedtrekket til 480v 400 amp 3-fase frakoblingsbryteren er ingen lysbueslukkingsevne og ingen belastningsdrift.

480v 400 amp 3-fase frakoblingsbryteren gir synlig og pålitelig frakobling for å sikre operatørbeskyttelse under vedlikehold. Funksjonen til 480v 400 amp 3-fase frakoblingsbryter er å koble fra strøm i miljøet uten belastning. Det vil si at 480v 400 amp 3-fase frakoblingsbryteren skal være lukket før effektbryter, og utløses etter effektbryter i strømfordelingssystemet.

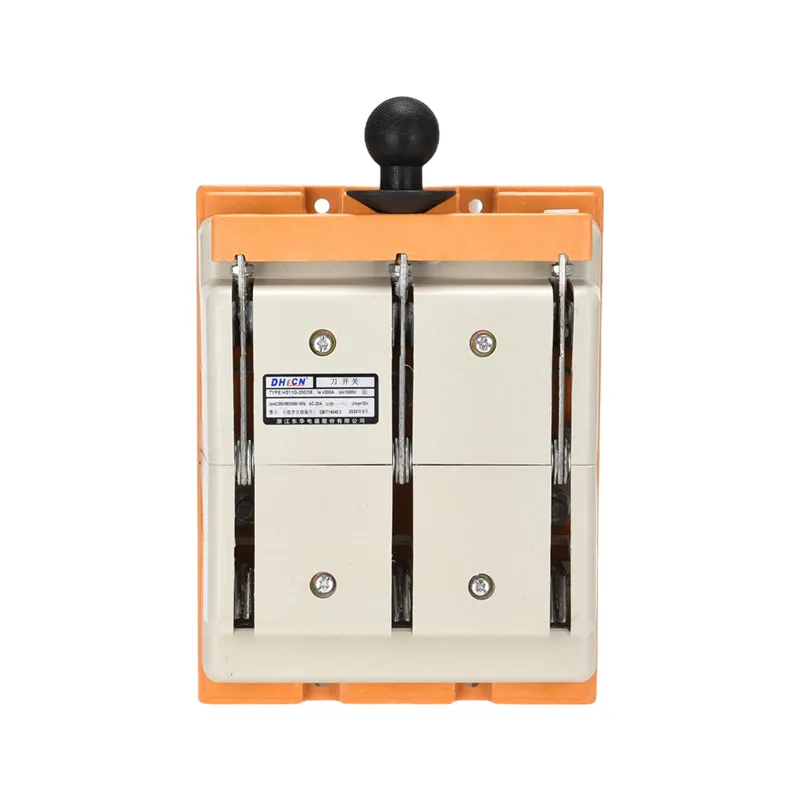

480v 400 Amp 3 Phase Disconnect Switch

Produksjonsparameter:

første (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbeidsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Produksjons- og brytekapasitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA toppverdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (ganger)
Ue=660V Merkestrøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vekt (kg)
3 stolper	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stolper	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

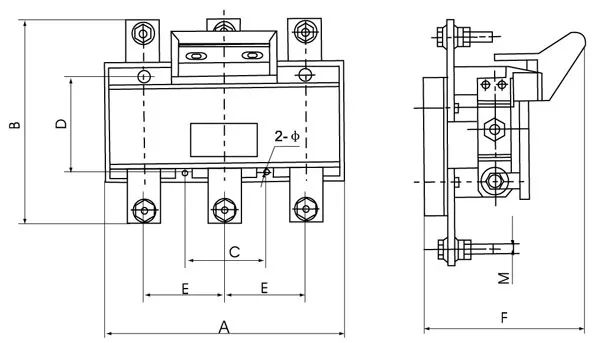

Type vri foran

Nominell strøm (A)	Rammestørrelse (mm)					Installasjonsstørrelse (mm)
Nominell strøm (A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

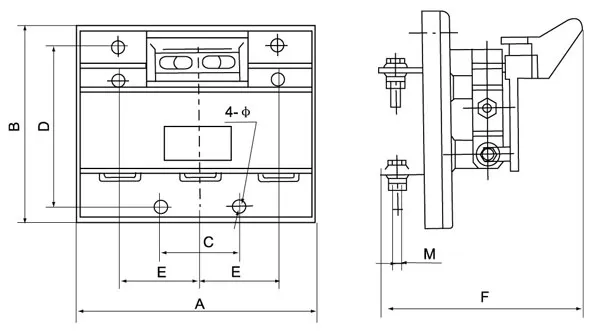

Sjelden vritype

Nominell strøm (A)	Rammestørrelse (mm)					Installasjonsstørrelse (mm)
Nominell strøm (A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Vanlige spørsmål om produksjon:

Spørsmål: Hva er hovedformålet med en 480v 400 amp 3-fase frakoblingsbryter?

A: En 480v 400 amp 3-fase frakoblingsbryter gir en sikker måte å isolere strømmen før service på elektrisk utstyr. Ved 480 volt og 400 ampere brukes denne typen brytere vanligvis i kommersielle og industrielle applikasjoner for å kutte strømmen til motorer, HVAC-systemer, maskineri eller distribusjonspaneler.

Spørsmål: Hvordan vet jeg om 400 ampere er riktig vurdering for applikasjonen min?

A: Du bør dimensjonere bryteren basert på den maksimale strømmen systemet ditt krever. En 400A bryter er egnet når den tilkoblede lasten eller panelet er designet for å håndtere strømmer opp til 400 ampere. Kontroller alltid kravene til både kontinuerlig driftsstrøm og kortslutning før du velger.

Spørsmål: Hva er forskjellen mellom smeltbare og ikke-smeltbare frakoblingsbrytere?

A: Smelbar: Inkluderer sikringer for overstrømsbeskyttelse. Dette gir både en frakoblingsanordning og kretsbeskyttelse.

Ikke-smeltbar: Isolerer bare strøm, men gir ikke beskyttelse. Velg smeltemiddel hvis du trenger innebygd beskyttelse; ikke smeltbar hvis beskyttelse allerede håndteres av oppstrøms brytere.
