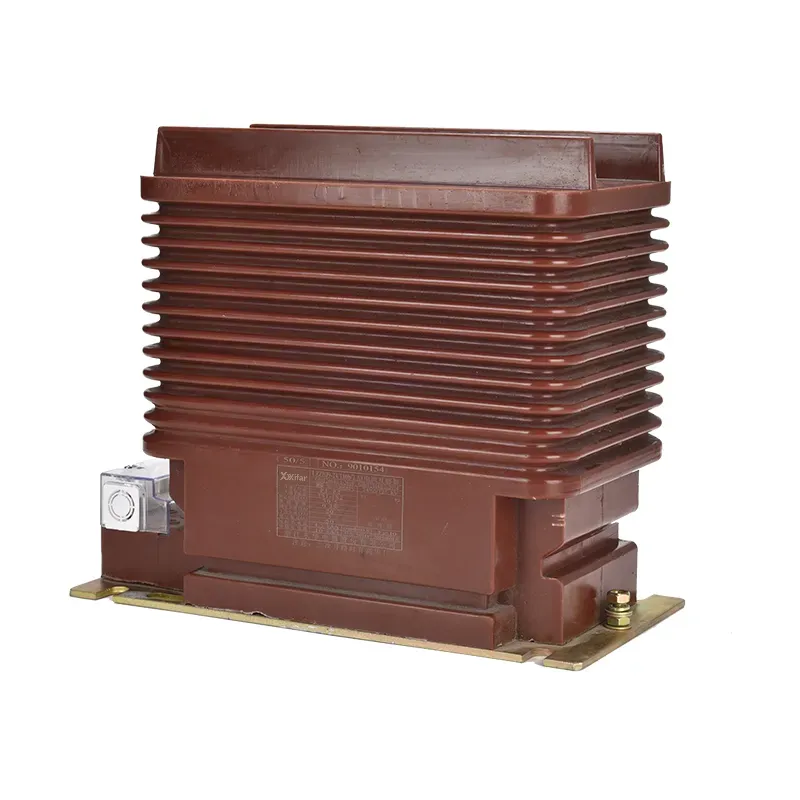

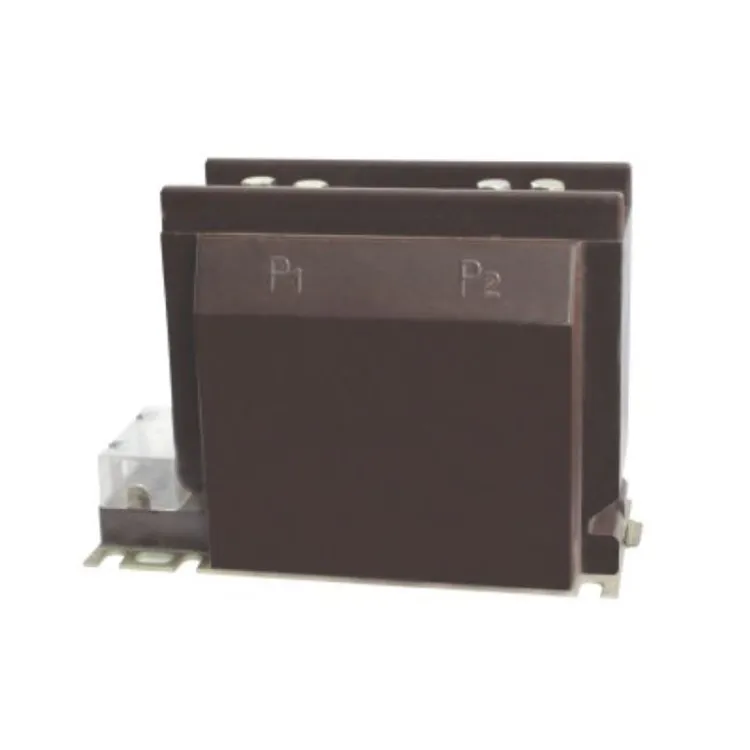

Strømtransformator Ct 200 300 500 800 5a

Strømtransformatoren ct med primære klassifiseringer på 200 A, 300 A, 500 A og 800 A og en standard 5 A sekundær utgang er designet for pålitelig strømmåling og beskyttelsesapplikasjoner i 10 til 35 kv spenningsnivå kraftsystemer.

Hver strømtransformator ct 200 300 500 800 5a bruker en presisjonsviklet kobberleder og en solid kvalitetsmagnetisk kjerne for å opprettholde en utmerket ytelse ved nøyaktig forhold over hele driftsområdet. Strømtransformatoren ct 200 300 500 800 5a er bygget for å levere stabil sekundæreffekt under varierende belastningsforhold, for å gjøre dem egnet for både måle- og beskyttelseskretser.

Huset er produsert av slitesterkt, flammehemmende isolasjonsmateriale som gir utmerket motstand mot fuktighet og miljøpåkjenninger. Den kompakte designen tillater enkel installasjon i bryterpaneler, kontrollskap og strømfordelingstavler.

Teknisk spesifikasjon:

Vanlige spørsmål om produkter:

Spørsmål: Hva betyr et CT-forhold som 200/5A i en strømtransformator ct 200 300 500 800 5a?

A: i en strømtransformator ct 200 300 500 800 5a betyr et CT-forhold på 200/5A at når 200 ampere strømmer gjennom primærlederen, leverer sekundærviklingen 5 ampere. Samme prinsipp gjelder for andre forhold: 300/5A, 500/5A, 800/5A osv. Forholdet sikrer at store primærstrømmer kan reduseres til en standardisert sekundærverdi for sikker måling og beskyttelse.

Spørsmål: Hvordan velger jeg riktig CT-forhold?

A: CT-forholdet bør velges i henhold til den maksimale belastningsstrømmen til systemet. For eksempel, hvis materen din normalt har 180 A med sporadiske topper opp til 220 A, vil en 200/5A CT være passende. Hvis strømmen forventes å nå 450 til 500 A, vil en 500/5A CT være mer passende. Målet er å unngå både overdimensjonering, som reduserer nøyaktigheten ved lav belastning, og underdimensjonering, som risikerer metning.

Spørsmål: Hvilke nøyaktighetsklasser er tilgjengelige for strømtransformator ct 200 300 500 800 5a?

A: For målingsformål inkluderer vanlige klasser 0,2, 0,2S, 0,5 og 0,5S. For beskyttelse er typiske klasser 5P10, 10P10 eller 10P20. Den nødvendige klassen avhenger av om CT-en skal brukes til inntektsmåling, generell overvåking eller beskyttelsesreleer.
