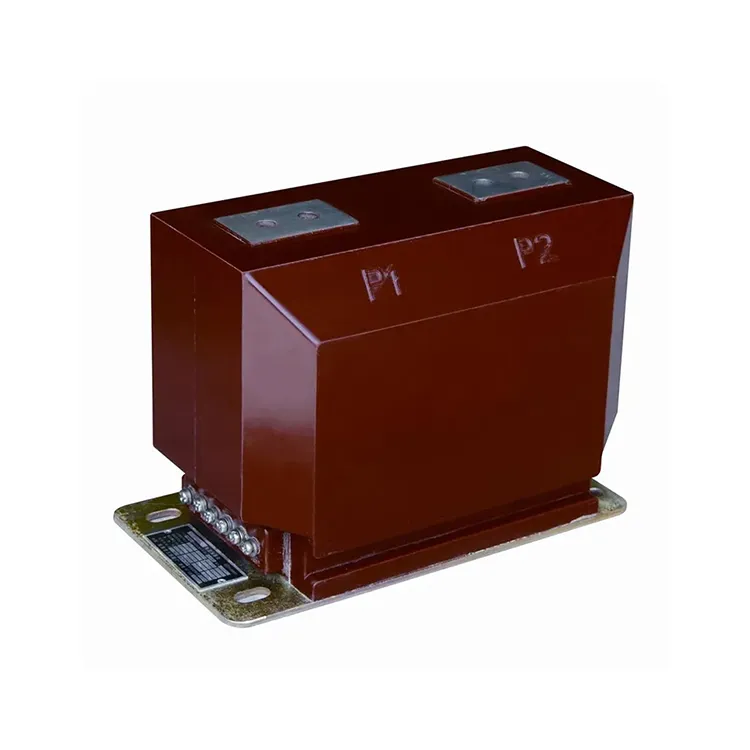

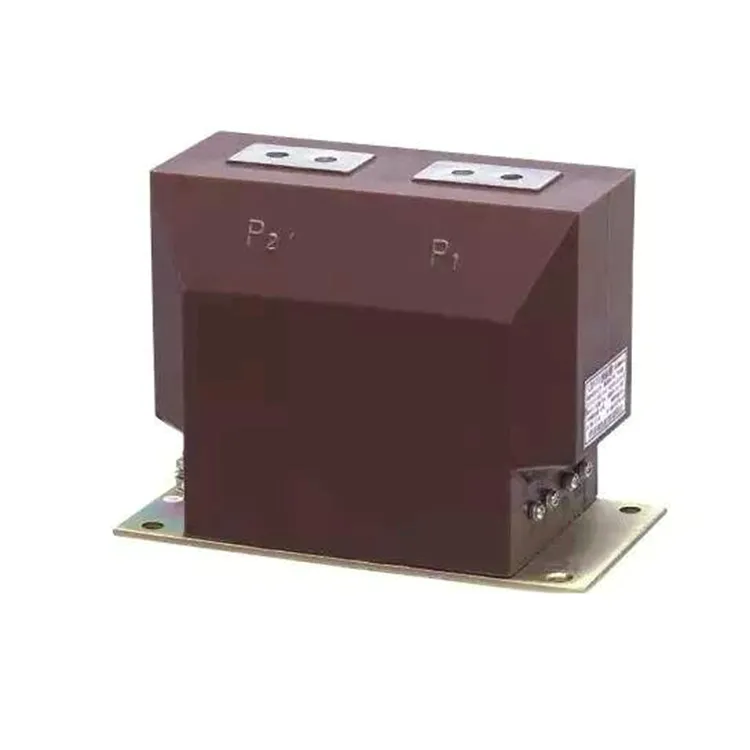

Harpiksstøpt Elektrisk Ct Strømtransformator

Den harpiksstøpte elektriske ct-strømtransformatoren er en innendørs, epoksyharpiks, vakuumstøpt stolpeenhet designet for 10kv spenningsnivå kraftsystemer med en nominell frekvens på 50 Hz. Den brukes først og fremst til strømmåling, energimåling og beskyttelsesrelé.

Den harpiksstøpte elektriske ct-strømtransformatoren bruker en fullstendig lukket epoksyharpiksstøpeprosess, der kjernen er laget av høykvalitets magnetisk materiale, og både primær- og sekundærspolene sammen med kjernen er innebygd i harpiks. Denne konstruksjonen gir utmerket ytelse på isolasjon, fuktmotstand og forurensningsmotstand. Overflaten til en harpiksstøpt elektrisk ct-strømtransformator krever ingen ekstra belegg, og strømtransformatoren kan installeres i flere posisjoner.

Utvalget dekker både måleklasser, som 0,2S og 0,5S, og beskyttelsesklasser, som 10P10 og 10P20. En flerforholdsdesign er tilgjengelig på en harpiksstøpt elektrisk ct-strømtransformator, for å gjøre den godt egnet for bruk i metallkledde elektriske paneler.

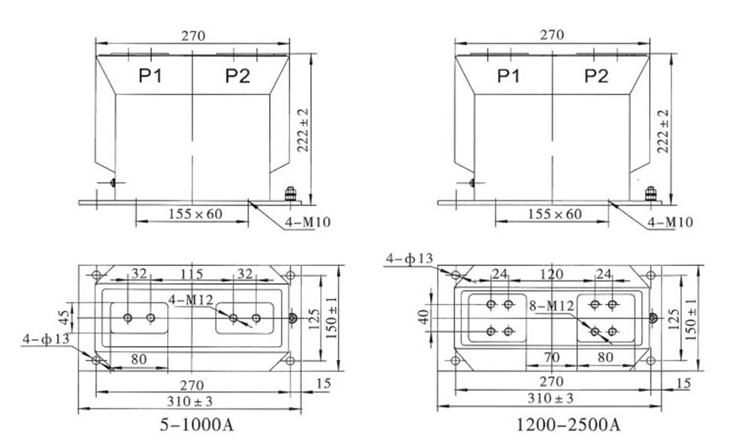

Teknisk spesifikasjon:

Vanlige spørsmål om produkter:

Spørsmål: Hvilke tekniske parametere bør man sjekke når man velger en harpiksstøpt elektrisk ct-strømtransformator?

A: Følgende nøkkelparametere skal kontrolleres når du velger:

1. Nøyaktighetsklasse: For måling/måling (f.eks. 0,2 s eller 0,5) og beskyttelsesformål (f.eks. 10P10, 5P10, etc.).

2. Nominell primærstrøm og sekundærstrøm (transformasjonsforholdet).

3.Short time termisk strøm (Ith) og kort tid gjeldende kapasitet (for feilforhold).

4. Isolasjonsnivåer (spenningsmotstand, impulsspenningsklassifisering, etc.).

5.Miljøtoleranser: Temperaturområde, høyde, fuktighet, forurensningsnivå.

6.Burden: VA-belastningen sekundæren må drive uten forringende nøyaktighet.

Spørsmål: I hvilke miljøer eller applikasjoner er harpiksstøpte elektriske ct-strømtransformatorer spesielt egnet?

A: følgende miljø eller applikasjon er egnet for en harpiksstøpt elektrisk CT-strømtransformator:

1. Innendørs bryterutstyr, hvor plassen er begrenset og isolasjon er avgjørende.

2. I tøffe eller forurensede miljøer (støv, fuktighet, kjemikalier) hvor åpne deler eller olje kan brytes ned.

3.I måle- og beskyttelseskretser som krever stabil, nøyaktig måling over lange perioder.

4. Applikasjoner hvor lite vedlikehold og høy pålitelighet er viktig.
