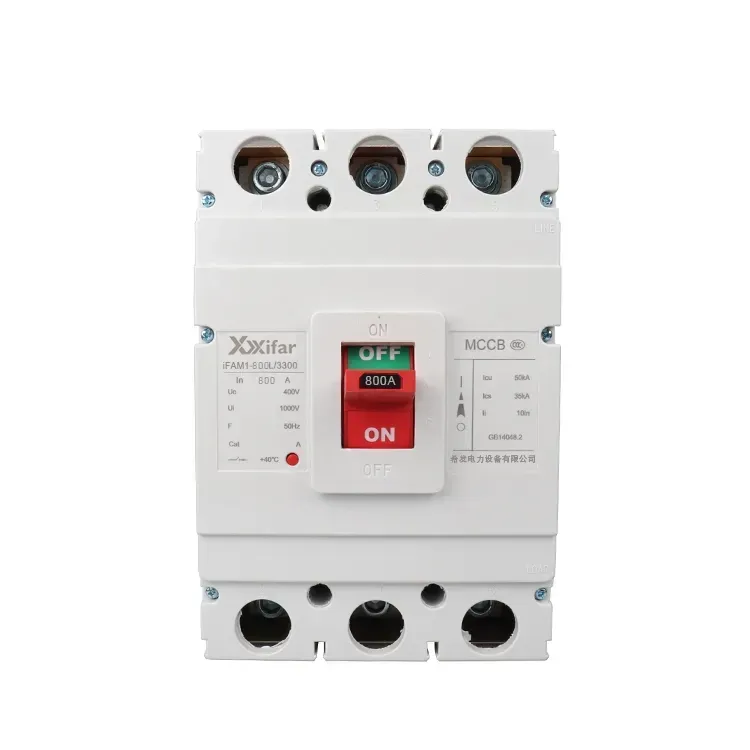

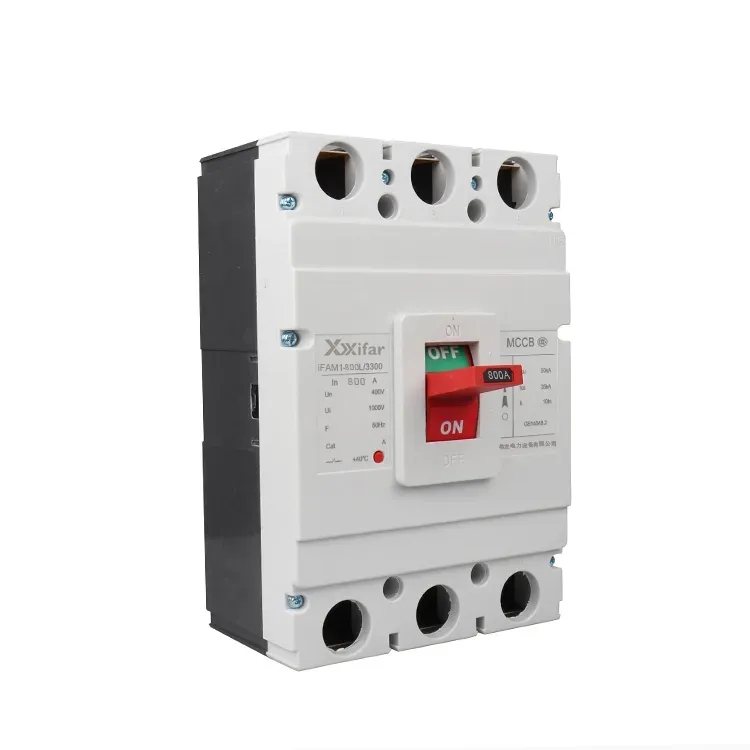

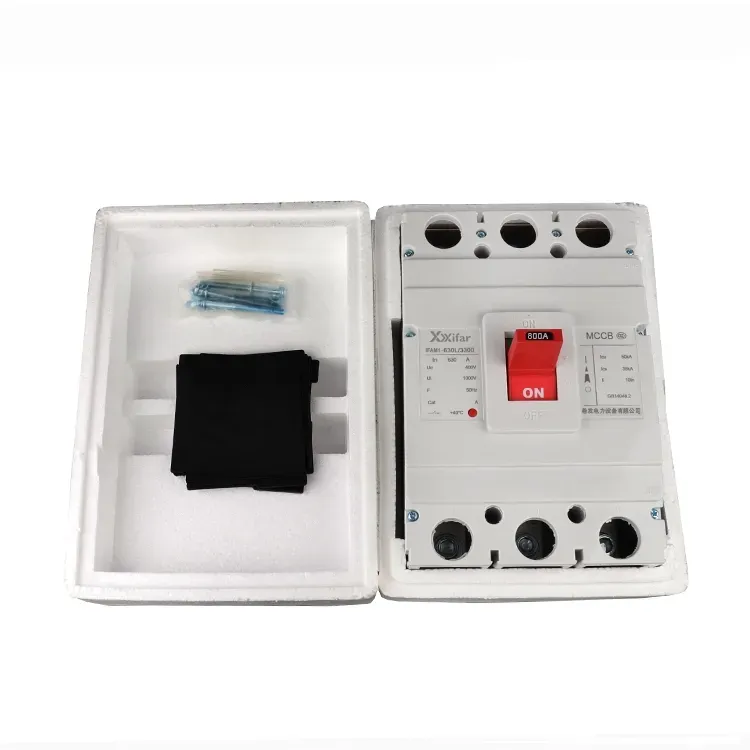

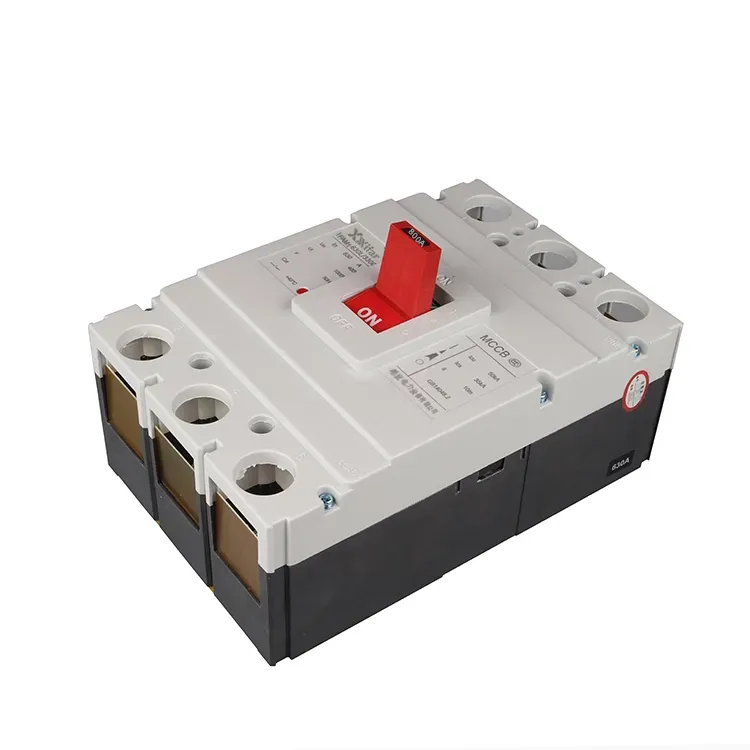

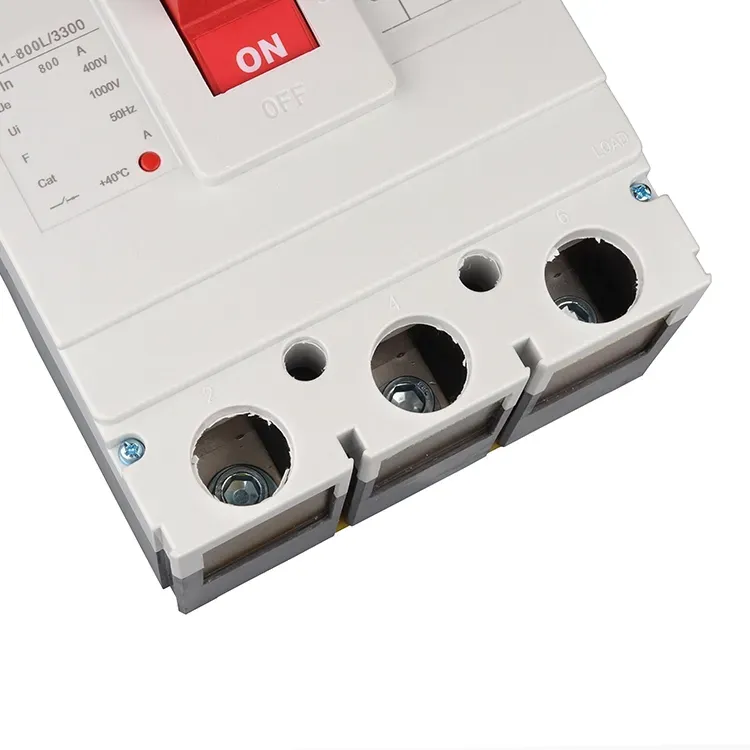

800 Amp 4-pol Elektrisk Mccb støpt kasse Circuit Breake

En 800 ampere 4-polet elektrisk mccb støpt kretsbryter kan utstyre termisk magnetisk utløserenhet eller elektronisk utløserenhet for å møte ulike behov fra klienten. Stadig mer lar utvidelsesenheten, som underspenningsutløserspole, reststrømsenhet og motorbeskyttelsesenhet, en 800 ampere 4-polet elektrisk mccb-støpt kapselbryter oppnå flere funksjoner for å møte applikasjonsbehov. Introduksjonsbeskyttelsesfunksjonen vises som nedenfor.

Beskyttelsesfunksjoner til termiske magnetiske utløserenheter:

1. Overbelastningsbeskyttelse:

Når kretsstrømmen overstiger nominell verdi, varmes bimetallstripen til en 800 ampere 4-polet elektrisk mccb støpt strømbryter opp og bøyer seg, noe som aktiverer utløsningsmekanismen. Utløsningstiden er omvendt proporsjonal med kvadratet av strømmen.

2. Kortslutningsbeskyttelse:

Ved kortslutning genererer en høy feilstrøm elektromagnetisk kraft, som driver utløsningsmekanismen til å fungere nesten umiddelbart.

Således gir termisk magnetiske 800A 4-polede MCCB-er typisk totrinns beskyttelse, som er langtidsforsinkelsesbeskyttelse og øyeblikkelig beskyttelse. Det kalles også ikke-selektiv type.

Beskyttelsesfunksjoner til elektroniske utløserenheter

1. Overbelastningsbeskyttelse:

En mikroprosessor på en 800 ampere 4-polet elektrisk mccb støpt kretsbryter overvåker og beregner kretsstrømmen kontinuerlig for å gi nøyaktig beskyttelse.

2. Kortslutningsbeskyttelse:

En forhåndsinnstilt forsinkelse på en 800 ampere 4-polet elektrisk mccb støpt kapselbryter brukes under kortslutningsforhold for å oppnå selektivitet.

3. Kortslutningsbeskyttelse:

Under alvorlige feilforhold utløses den 800 ampere 4-polet elektriske mccb-støpte kretsbryteren uten forsinkelse for å isolere kretsen.

4. Jordfeilvern:

Den er designet for å oppdage og avbryte jordfeilstrømmer på en 800 ampere 4-polet elektrisk mccb støpt strømbryter.

Dermed gir en elektronisk 800A 4P MCCB generelt fire-trinns beskyttelse, som er langtidsforsinkelsesbeskyttelse, korttidsforsinkelse, øyeblikkelig beskyttelse og jordfeilbeskyttelse. Den elektroniske 800A 4P MCCB kalles også selektiv type MCCB.

Ytterligere beskyttelsesfunksjoner:

1. Underspenningsbeskyttelse:

En 800 ampere 4-polet elektrisk mccb støpt kappebryter kan også utstyres med en underspenningsutløser som automatisk utløser den 800A støpte kassebryteren når forsyningsspenningen faller under en definert terskel.

2. Reststrømsbeskyttelse:

Enkelte versjoner, for eksempel lekkasjebeskyttelsestyper, kan oppdage jordlekkasje og gi beskyttelse mot elektrisk støt.

3. Motorvern:

Motorbeskyttelse MCCB-er er spesielt utviklet for motorkretser, og bruker ofte D-type tripkarakteristikk for å imøtekomme høye innkoblingsstrømmer under oppstart.

800 amp 4-polet elektrisk mccb støpt kapsel bryterparameter:
