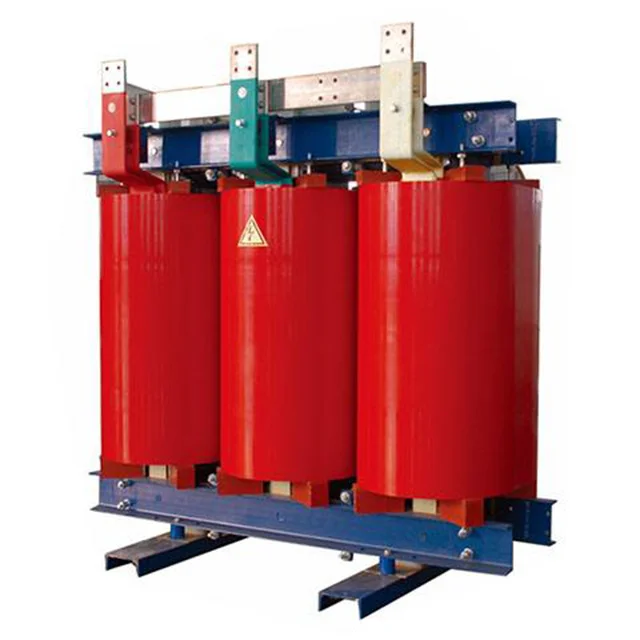

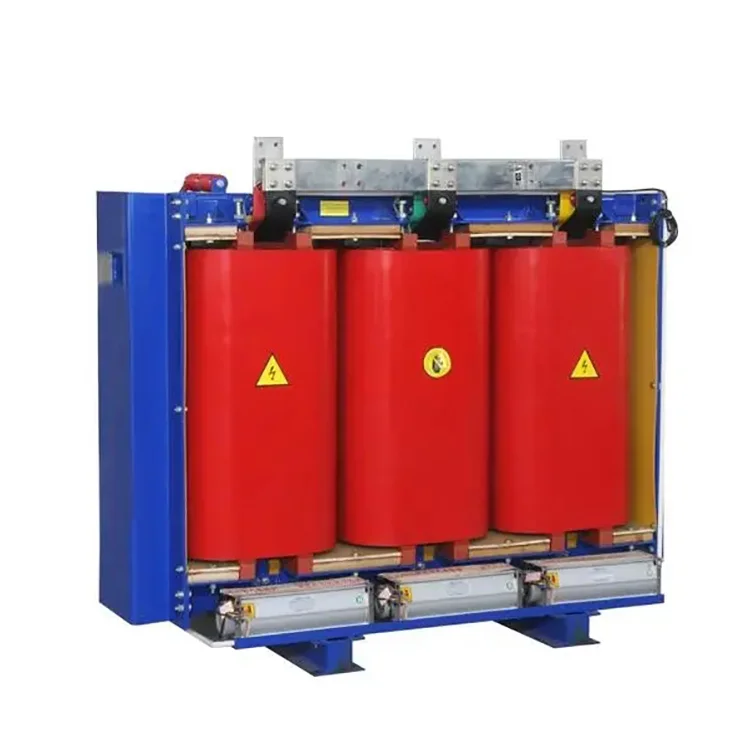

SCB9 1600 KVA 10kV Dry Type Power Transformer

I moderne kraftdistribusjonsnettverk er valg av riktig transformator avgjørende for sikkerhet, effektivitet og langsiktig pålitelighet. For kommersielle komplekser, industrianlegg og høyhus har SCB9 1600 kVA 10 kV tørr type krafttransformator blitt en industristandard. Hos Wenzhou Xifa Electrical Equipment Co., Ltd. spesialiserer vi oss på å produsere høyytelses krafttransformatorer av tørr type som oppfyller de strenge kravene til dagens elektriske nett. Denne transformatoren er designet for innendørs installasjoner hvor brannsikkerhet og miljømessig renslighet er viktigst. I motsetning til oljenedsenkede transformatorer, inneholder SCB9 1600 kVA 10kV krafttransformatoren av tørr type ingen kjøleolje, noe som eliminerer risikoen for lekkasje, brann eller eksplosjon.

Send forespørsel

produktbeskrivelse

Arbeidsprinsippet til en SCB9 1600 kVA 10kV krafttransformator av tørr type er basert på loven om elektromagnetisk induksjon. Når en vekselstrøm flyter gjennom transformatorens primærvikling, genererer den et skiftende magnetfelt i jernkjernen. I følge Faradays lov om elektromagnetisk induksjon induserer dette skiftende magnetiske feltet en elektromotorisk kraft (EMF) i sekundærviklingen, og gjør dermed spenningskonvertering. Nærmere bestemt:

Primærviklingsstrøm genererer et magnetfelt: Når strømmen flyter gjennom primærviklingen, produserer den et vekslende magnetfelt, som skaper en magnetisk fluks inne i jernkjernen.

Magnetisk fluks induserer spenning i sekundærviklingen: Denne magnetiske fluksen overføres til sekundærviklingen gjennom jernkjernen, og genererer en elektromotorisk kraft i sekundærviklingen, som igjen produserer en utgangsspenning.

Spenningskonvertering: Ved å justere vindingsforholdet mellom primær- og sekundærviklingen kan forskjellige spenningskonverteringer oppnås. I en SCB9 1600 kVA 10kV krafttransformator av tørr type, er omdreiningsforholdet fast. Designeren vil bestemme et passende svingforhold basert på kapasiteten og primærspenningen.

Varmespredningsprinsipp: Siden SCB9 1600 kVA 10 kV krafttransformatorer av tørr type ikke bruker olje som kjølemedium, er de avhengige av luftsirkulasjon for å spre varme fra viklingene og jernkjernen. Av denne grunn er SCB9 1600 kVA 10 kV krafttransformatorer av tørr type generelt utformet med ventilasjonsåpninger og kjøleribber, som tillater varmeavledning gjennom naturlig luftkonveksjon.

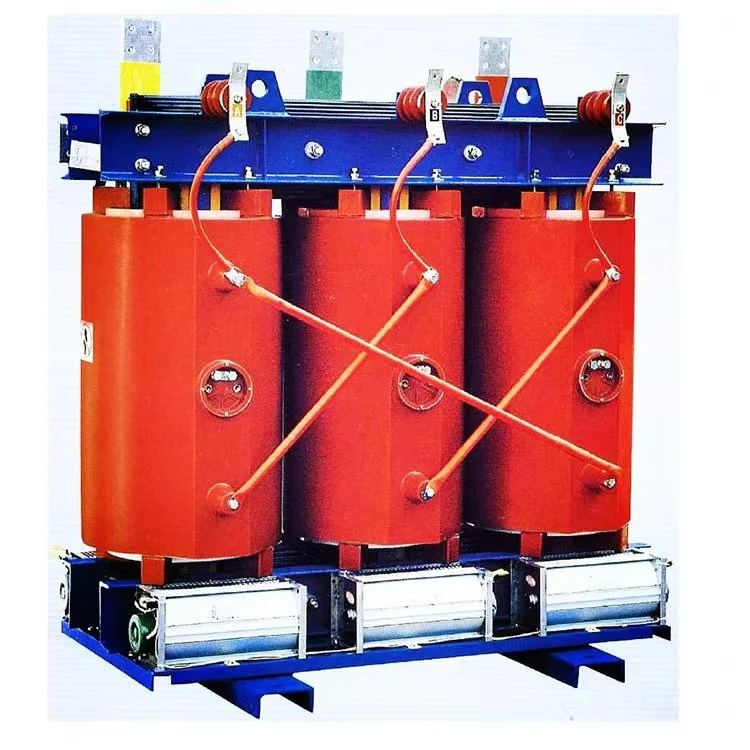

Scb9 1600 Kva 10kv Dry Type Power Transformer

Produktparametere:

Navn	SCB9 1600 kVA 10kV tørr type krafttransformator
Nominell kapasitet	1600kva
Primær spenning	10KV
Sekundær spenning	0,4/0,415 kV
Isolasjonsmateriale	Støpt harpiks
Vektorgruppe	Dyn11 Yyn0
Tap uten belastning (P0)	1200±15 %
Lasttap (Pk) @ 120 °C	6200±15 %
Impedansspenning (Storbritannia)	4 %
Isolasjonsklasse	KLASSE F eller H
Kjølemetode	ONAF ONAF
Delvis utladning	Mindre enn 10 stk
innhegning	Med (IP20, kaldvalset stål eller rustfritt stål)/uten

Produktets ettersalgstjeneste

I løpet av de 20 årene med transformatorproduksjonserfaring hos Wenzhou Xifa Electrical Equipment Co., Ltd. har vi ikke hatt en eneste ettersalgssak forårsaket av kvalitetsproblemer. Så lenge transformatoren fungerer under normale belastningsforhold, er levetiden 25 til 30 år

Forutsatt at det ikke er langvarig overbelastning, har vår SCB9 1600 kVA 10 kV tørrtype krafttransformator en garantiperiode på 2 år. Hvis det oppstår en unormal situasjon med transformatoren, er ingeniørene våre også tilgjengelige 24/7 for å tilby veiledningstjenester på nettet.
