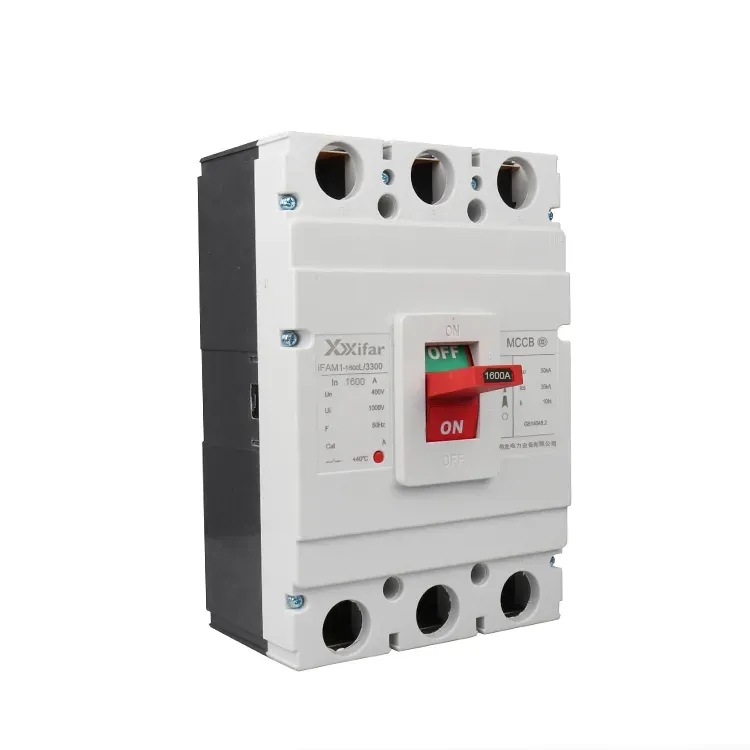

1600 Amp 3-polet Mccb med hjelpekontakter

WenZhou XiFa Electric Power Equipment Co.,Ltd er en erfaren fabrikk som produserer og leverer 1600 amp 3-polet mccb med hjelpekontakter, hvorav kortslutningskapasiteten for tjenesten kan nå 50kA, hvor den fortsatt kan gi presis beskyttelse, uten å feilvurdere eller avvise noen handlinger under den store arbeidsstrømmen. Hjelpekontaktene tillater en 1600 ampere 3-polet mccb støpt kretsbryter som har funksjonen som forriglingskontroll for å unngå feilbetjening, og tilbyr i mellomtiden statusindikator til fordelingstavler.

Send forespørsel

produktbeskrivelse

1600 amp 3-polet mccb med hjelpekontakter parameter:

Vurdert rammestrøm	1600
Antall polakker	3 polet; 3P; 3 fase
Nominell arbeidsstrøm	1000A; 1250A; 1600A
Hyppighet	60Hz eller 50Hz
Ultimativ kortslutningsbrytekapasitet	50 kA /70 kA
Tjenestekortslutningskapasitet	35 kA /50 kA
Nominell arbeidsspenning	400 V; 690 V
Nominell isolasjonsspenning	800V; 1000 V
Mekanisk levetid	10 000 ganger
Elektrisk levetid	2000 ganger
Bueavstand	≤100 mm

Size

Produktmodus	Stang	Dimensjon
Produktmodus	Stang	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amp 3-polet mccb med hjelpekontakter introduksjon:

En 1600 ampere 3-polet strømbryter MCCB med hjelpekontakter er designet for å automatisk avbryte strømmen i lavspentdistribusjonssystem. Når det oppstår en overbelastning eller kortslutning, utløses den og isolerer strømforsyningen.

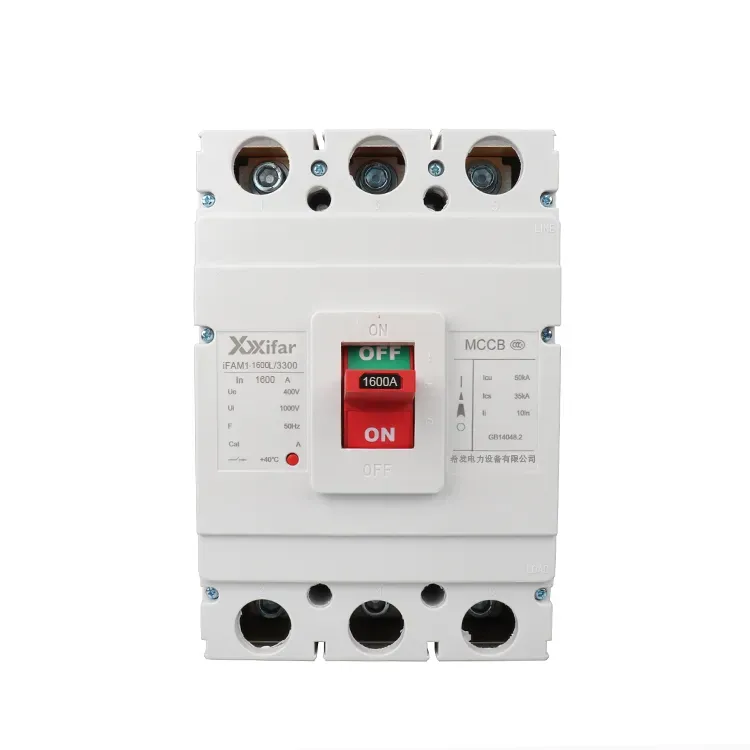

1600 Amp 3 Pole Mccb With Auxiliary Contacts

En 1600 ampere 3-polet mccb med hjelpekontakter bruker et støpt isolasjonshus for å skille strømførende ledere fra jordede metalldeler. Inne i enheten oppnås beskyttelse hovedsakelig gjennom termiske og magnetiske mekanismer. Under overbelastningsforhold varmes et bimetallelement i den termiske enheten opp og bøyer seg når strømmen overskrider den nominelle grensen. Denne bevegelsen aktiverer utløsningsmekanismen, som får håndtaket til en 1600 ampere 3-polet mccb med hjelpekontakter til å bytte til av-posisjon og kutte av kretsen. For kortslutninger genererer en plutselig strømstøt et sterkt magnetfelt i spolen til en 1600 ampere 3-polet mccb med hjelpekontakter. Når den elektromagnetiske kraften overvinner fjærkraften til kjernen, trekkes den bevegelige kjernen inn, og driver utløserstangen og åpner bryteren øyeblikkelig, og gir dermed kortslutningsbeskyttelse.

I en bredere forstand inkluderer luftisolerte kretsbrytere luftkretsbrytere ACB-er, støpte kretsbrytere MCCB-er og miniatyrbrytere MCB-er. Støpte kretsbrytere MCCB-er er vanligvis utstyrt med tre terminaler for trefaset strøm, der arbeidsspenningen er rundt 380 V, noe som gjør dem egnet for industrielle distribusjonssystemer og motorbeskyttelse, hvor arbeidsstrømmen er større enn boligbehovet, for eksempel en 1600 amp 3-polet mccb med hjelpekontakter. I motsetning til dette, er miniatyrbrytere generelt designet for enfaset strøm, hvorav arbeidsspenningen er rundt 220 V og arbeidsstrømmen er relativt lavere enn en 3-polet støpt kapselbryter MCCB med hjelpekontakter. Miniatyrbrytere brukes i bygningsterminaldistribusjonssystemer. Av denne grunn er standard 1600 amp 3-polet MCCBs støpte kretsbrytere ikke beregnet for vanlig boligbruk.
