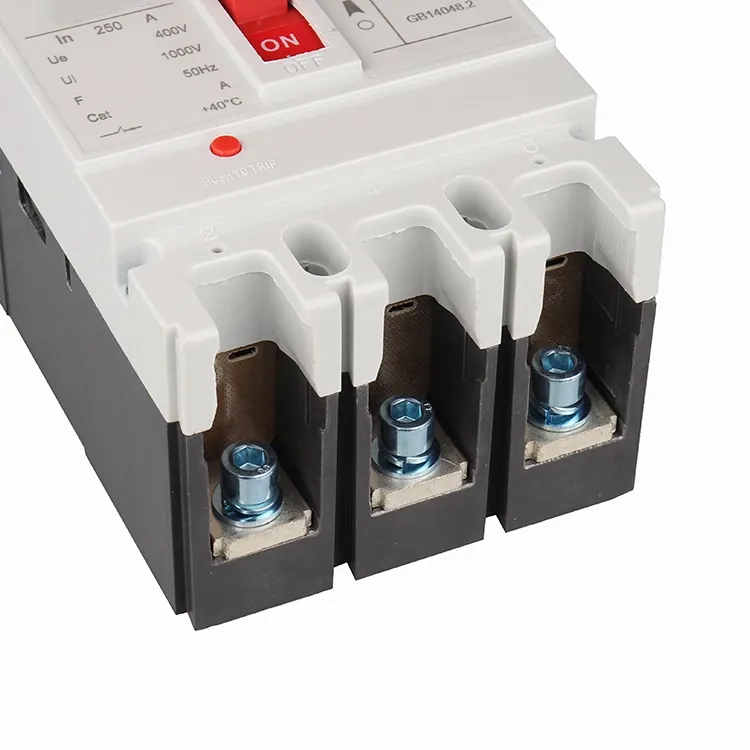

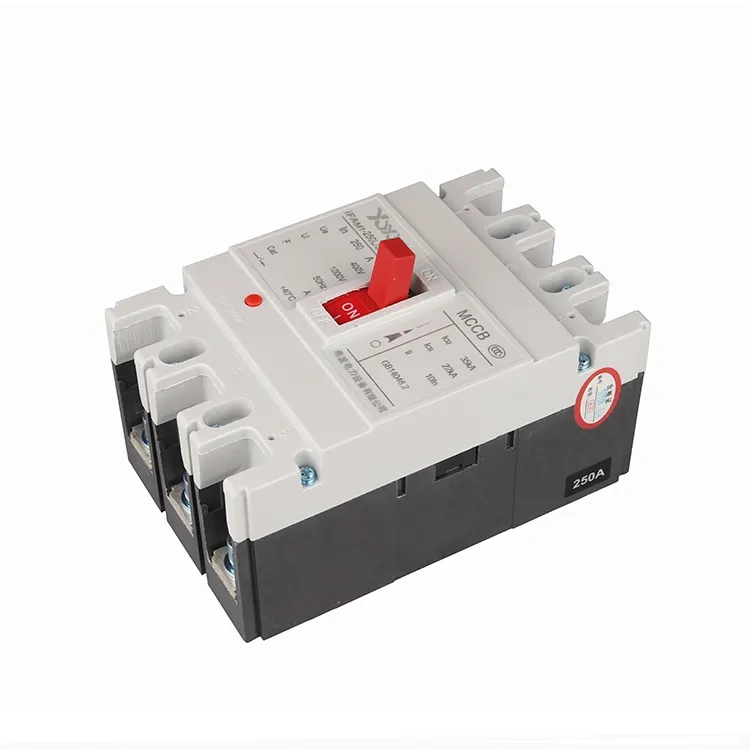

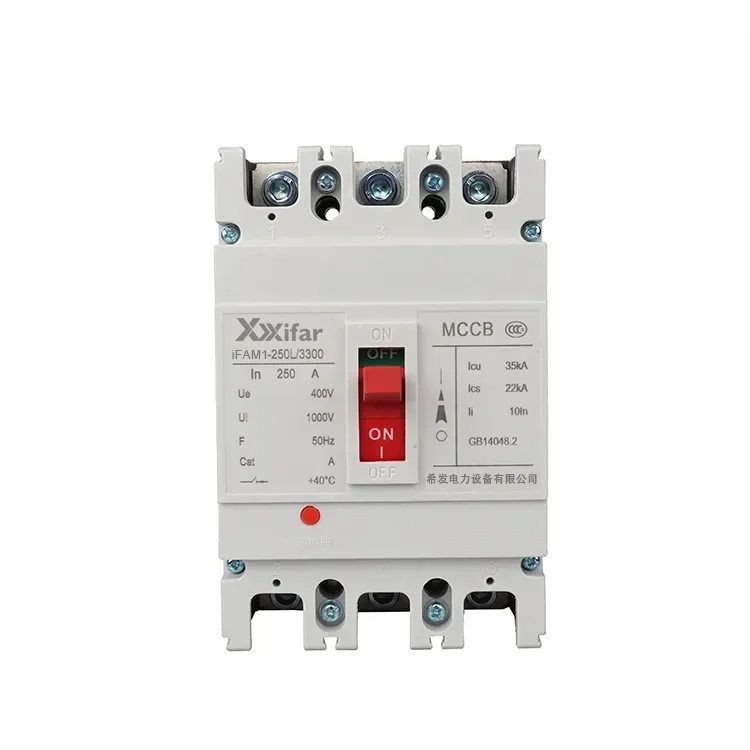

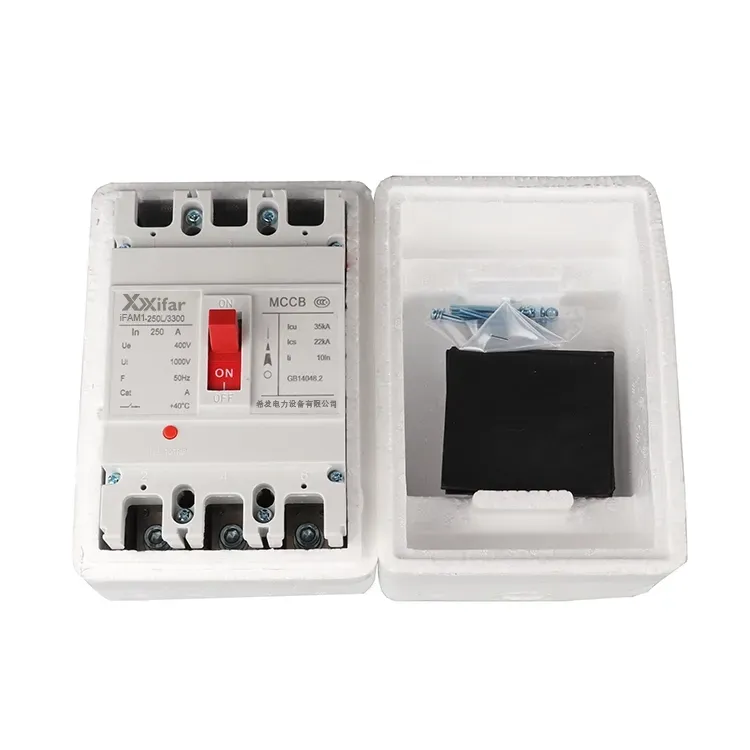

250a 2p Mccb Circuit Breaker Fast Type

Når du velger en mccb-kretsbryter MCCB, for eksempel en fast type 250a 2p mccb-bryter, er det viktig å basere avgjørelsen på de spesifikke kravene til applikasjonen. Følgende punkter gir praktisk veiledning for riktig valg av en MCCB:

1. Bestem merkestrømmen til en fast type 2p mccb-kretsbryter

Det er den primære parameteren. Den representerer strømmen den faste typen 2p mccb-kretsbryter kan bære kontinuerlig under drift. Den valgte vurderingen bør være lik eller litt høyere enn den forventede maksimale belastningsstrømmen til den beskyttede kretsen, samtidig som det tas hensyn til omgivelsestemperaturen, ettersom jo høyere omgivelsestemperatur, jo lavere strømbærende kapasitet.

2. Sjekk brytekapasiteten til en fast type 250a 2p mccb-kretsbryter

Brytekapasiteten til en 250a 2p mccb kretsbryter fast type må være større enn eller minst lik den potensielle kortslutningsstrømmen ved installasjonspunktet. Denne verdien estimeres vanligvis basert på faktorer som transformatorkapasitet og systemimpedans. Målet er å sikre at den faste 250a 2p mccb-kretsbryteren jevnt kan avbryte høyest mulig feilstrøm.

3. Velg antall poler og ledningskonfigurasjon til en fast type 250a mccb-kretsbryter

Velg riktig antall stolper, for eksempel topolet, trepolet eller firepolet. Det avhenger av om systemet er enfase, trefase treleder eller trefase fireleder. Det er også nødvendig å bekrefte om den tiltenkte linjeforbindelsen samsvarer med produktdesignet.

4. Definer utløserenheten og beskyttelsesegenskapene til en 250A støpt strømbryter

Velg enten en termisk magnetisk eller en elektronisk utløserenhet til en 250a 2p mccb kretsbryter fast type basert på type belastning. For eksempel kan motorkretser kreve utløsningskarakteristikk som tåler høye innkoblingsstrømmer under oppstart. Turkurven, slik som B-, C- eller D-type, bør tilpasses lastprofilen.

5. Vurder brukskategori og installasjonsforhold

Brukskategorien, for eksempel kategori A eller B, påvirker selektiviteten til en 250a 2p mccb støpt kapselbryter under kortslutningsforhold. Miljøfaktorer, inkludert temperatur, fuktighet, høyde og monteringsorientering, kan påvirke ytelsen til en fast type 250a 2p mccb støpt kretsbryter og bør verifiseres mot  spesifikasjonene fra produsenten.

6. Vurder tilbehør og hjelpefunksjoner

Avhengig av overvåkings- og kontrollbehov, kan tilleggskomponenter som shuntutløserenheter, underspenningsutløser, hjelpekontakter og alarmkontakter velges på en 250a 2p mccb støpt kretsbryter. Dette tilbehøret kan utvide funksjonene for en MCCB, for eksempel fjernutkobling, statusindikasjon og systemintegrasjon.

250a 2p mccb effektbryter fast type parameter:
