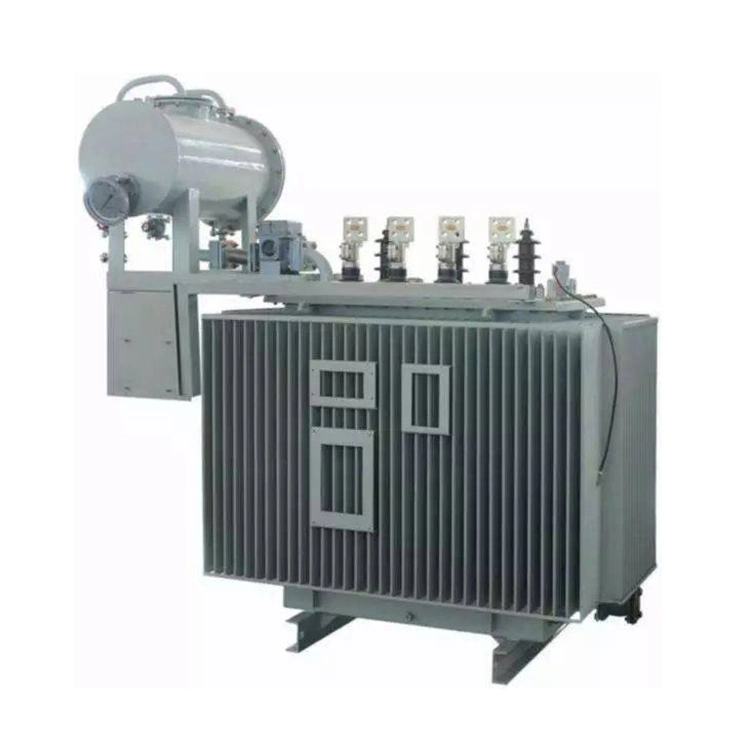

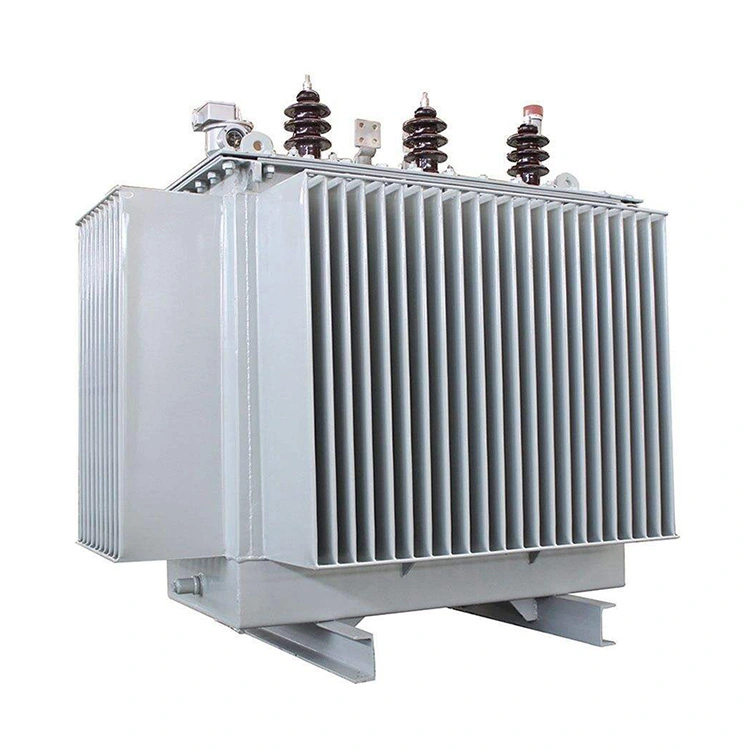

35kv 1250 kva jernkjerne oljenedsenket transformator

Produktstyrke:

1) Kjennetegn på 35kv 1250 kva jernkjerneoljenedsenkede transformatorer

Sammenlignet med tørrtransformatorer av epoksyharpiks, gir 35kv 1250kva jernkjerne-oljenedsenkede transformatorer mer effektiv varmeavledning. Transformatorolje sirkulerer naturlig inne i tanken, noe som gjør at varme kan overføres jevnt gjennom viklingen og kjernestrukturen. Derimot er 1250kva tørrtransformatorer hovedsakelig avhengige av luftkjøling og solide isolasjonsmaterialer, som generelt har lavere termisk ledningsevne og mindre effektiv varmeoverføringsevne.

For 35kv 1250kva tørrtransformatorer avhenger temperaturovervåkingen av sensorer innebygd på faste steder i transformatorhuset. Siden målepunktene er begrenset, reflekterer den overvåkede temperaturen kun tilstanden ved spesifikke posisjoner i stedet for den generelle gjennomsnittlige driftstemperaturen. I tilfeller der lokalisert overoppheting oppstår, kan det hende at den viste verdien ikke nøyaktig representerer den faktiske termiske tilstanden til 35kv 1250kva tørrtransformatoren. 35kv 1250kva jernkjerne oljenedsenkede transformatorer drar imidlertid fordel av sirkulasjonen av isolerende olje, som fordeler varmen mer jevnt. Som et resultat er den overvåkede temperaturen generelt nærmere den gjennomsnittlige indre temperaturen til den 35 kv 1250 kva jernkjerne-oljenedsenkede transformatoren.

En annen viktig fordel med 35kv 1250kva jernkjerne-oljenedsenkede transformatorer drar nytte av gjenvinnbarheten til isolasjonssystemet der transformatorolje kan filtreres, renses og regenereres etter forringelse, noe som bidrar til å forlenge levetiden og opprettholde isolasjonsytelsen. Til sammenligning har 35kv 1250kva tørrtype transformatorer, som bruker epoksyharpiksstøpt isolasjon, en solid innkapslet struktur. Når isolasjonsmaterialet opplever aldring, sprekker eller termisk skade, er forringelsen irreversibel. Feil som oppstår i isolasjonssystemet fører ofte til permanent skade på hele transformatoren.

Fra et produksjonsperspektiv involverer 35kv 1250kva tørrtransformatorer relativt komplekse produksjonsprosesser og har vanligvis høyere totale kostnader enn 35kv 1250kva jernkjerne-oljenedsenkede transformatorer. I tillegg, når 35kv 1250kva jernkjerne-oljenedsenkede transformatorer når slutten av levetiden, kan mange av materialene deres som kobber, stål og transformatorolje resirkuleres og gjenbrukes. 35kv 1250kva tørrtype transformatorer, spesielt epoksyharpiksstøpte typer, har mer begrenset resirkuleringspotensial fordi harpiksisolasjonen er vanskelig å skille og behandle.

2) Egenskaper til 35kv 1250kva tørrtype transformatorer

35kv 1250kva tørrtransformatorer er mye brukt fordi de fungerer uten isolasjonsolje, noe som reduserer brannrisikoen betydelig og reduserer kravene til bygningsbrannbeskyttelse. I visse spesielle miljøer, som høyhus, underjordiske anlegg, kommersielle komplekser, sykehus og andre steder med strenge brannsikkerhetsforskrifter, er 35kv 1250kva tørrtype transformatorer ofte det foretrukne eller obligatoriske valget.

35kv 1250kva epoksyharpiks støpt tørr type transformatorer har overvunnet mange av begrensningene knyttet til tidligere isolasjonsmaterialer, som inkluderer lav termisk motstand og følsomhet for aldring eller sprekker. Med den kontinuerlige utviklingen av isolasjonsteknologi kan noen 35kv 1250kva epoksyharpiksstøpt tørrtypetransformatorer nå oppnå klasse H varmemotstandsnivåer, som gir utmerket termisk ytelse under krevende driftsforhold.

Sammenlignet med konvensjonelle 35kv 1250kva jernkjerne-oljenedsenkede transformatorer, tilbyr tørrtransformatorer også flere driftsfordeler, som inkluderer motstand mot oljelekkasje, forbedret brannytelse, reduserte vedlikeholdskrav, bedre støvmotstand og god fukttoleranse. I tillegg viser 35kv 1250kva tørrtype transformatorer typisk relativt lave partielle utladningsnivåer under drift.

Strukturelt består 35kv 1250kva epoksyharpiksstøpt tørrtype transformatorer hovedsakelig av en laminert silisiumstålkjerne og epoksyharpiksstøpte viklinger. Isolerende sylindre er installert mellom høyspennings- og lavspentviklingene for å styrke den elektriske isolasjonen. Viklingsenheten er mekanisk støttet og sikret av avstandsstykker og festekomponenter designet med anti-løsningsfunksjoner, som sikrer pålitelig langtidsdrift under vibrasjons- og termiske syklusforhold.
