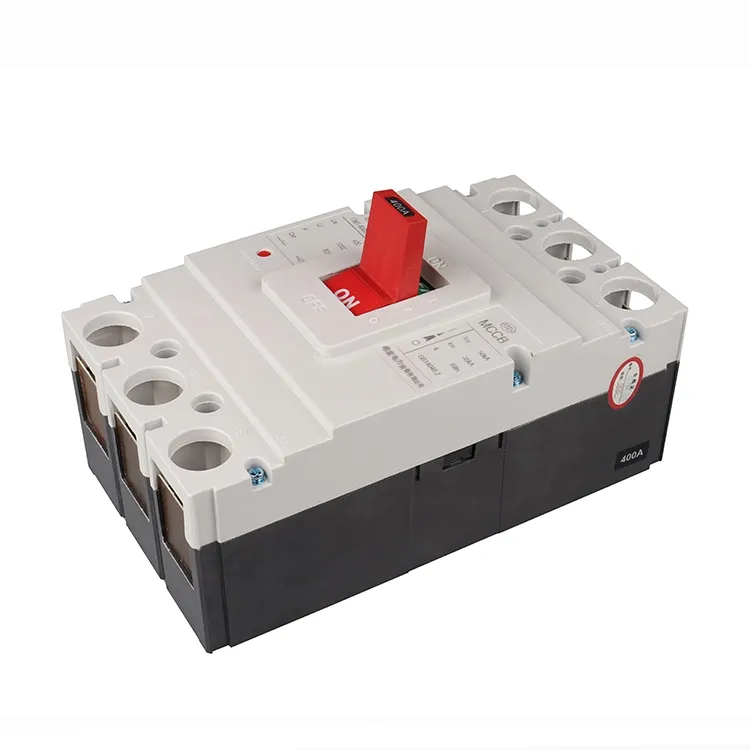

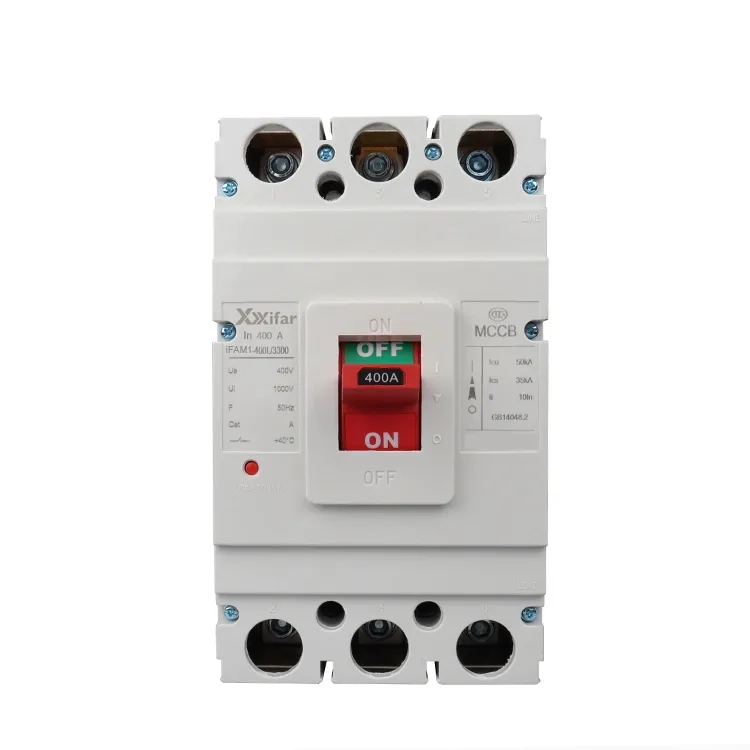

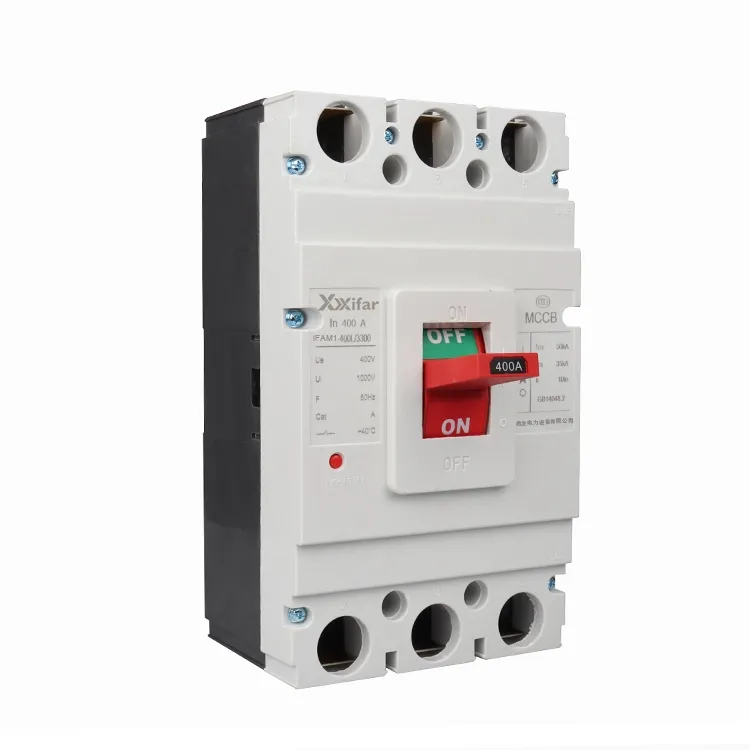

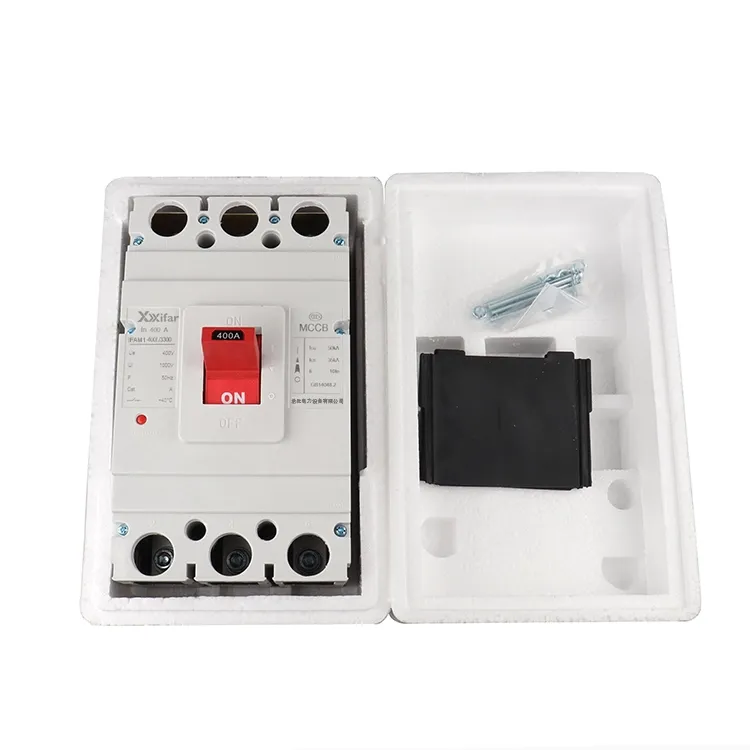

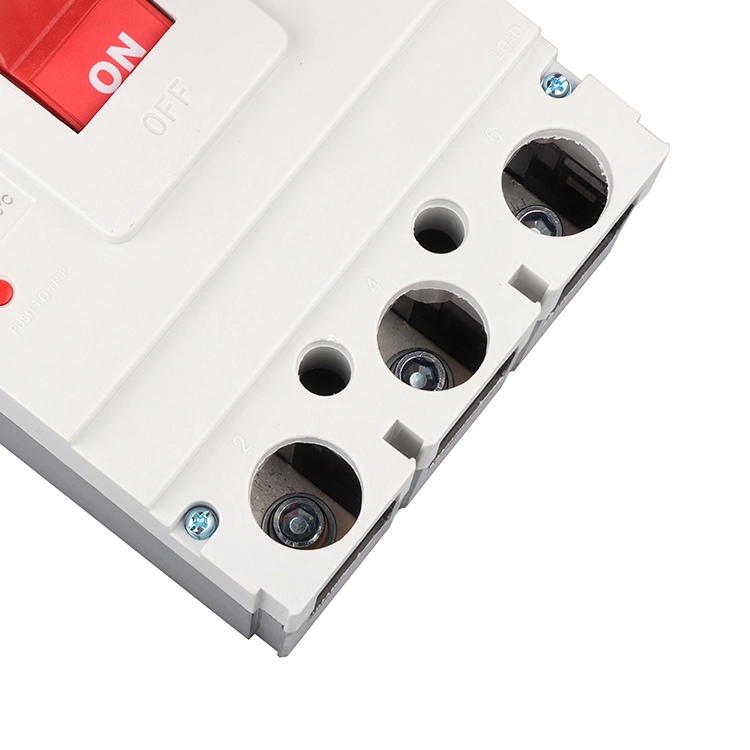

400a 3p Mccb lukket, støpt boksbryter

En 400a 3p mccb lukket, støpt kabinettbryter er en type bryter med et støpt isolerende kabinett og luftisolasjon. Det er vanligvis installert og brukt i lavspenningsdistribusjonssystemer for å avbryte eller isolere både normale strømmer og feilstrømmer innenfor det nominelle området, noe som bidrar til å beskytte kabler og elektrisk utstyr. Vanlige utløsningsmetoder for en 400a 3p mccb lukket, støpt boksbryter inkluderer kun magnetiske, termiske magnetiske og elektroniske utløserenheter.

En magnetisk tur fungerer kun under kortslutningsforhold. Med andre ord utløses den 400a 3p mccb-omsluttede støpte kabinettbryteren bare når en feil som en kortslutning oppstår. Denne typen brukes ofte i varmekretser eller i motorkretser der det allerede er gitt separat overbelastningsbeskyttelse.

Termiske magnetiske utløserenheter reagerer på både kortslutninger og vedvarende overstrøm. Hvis strømmen overstiger 400A i en viss periode eller det oppstår en kortslutning, vil den 400a 3p mccb medfølgende, støpte kassebryteren utløses. Fordi den kombinerer to beskyttelsesmekanismer, blir den noen ganger referert til som en kombinert eller dobbel tur på en 400a 3p mccb lukket støpt boksbryter, som vanligvis brukes i generell strømdistribusjon.

Elektroniske turenheter representerer en mer avansert og moden løsning. Med denne typen kan parametere som magnetisk pickup, termiske innstillinger og utløsningsforsinkelse justeres, noe som gjør den 400a 3p mccb-omsluttede støpte kassebryteren egnet for et bredere spekter av bruksområder. Imidlertid kommer denne ekstra fleksibiliteten vanligvis med en høyere kostnad.

I tillegg til disse typene, er det støpte kretsbrytere spesielt designet for motorbeskyttelse. For slike applikasjoner er innstillingen for magnetisk utløsning vanligvis høyere, som er mer enn ti ganger nominell strøm, slik at strømbryteren i formstøpt hus kan motstå den høye innkoblingsstrømmen under motorstart uten å utløse unødvendig, samtidig som den gir beskyttelse under feilforhold.

400a 3p mccb lukket støpt boks bryterparameter:

Funksjoner til 400a 3p mccb lukket, støpt boksbryter Tilbehør

Tilbehør utvider og kompletterer de grunnleggende funksjonene til en 400a 3p mccb lukket, støpt boksbryter. De legger til kontrollalternativer og forbedrer beskyttelsesfunksjonene for å gjøre dem til en integrert del av enheten. Vanlig tilbehør til en 400a 3p mccb lukket, støpt kabinettbryter inkluderer hjelpekontakter, alarmkontakter, shuntutløserenheter, underspenningsutløsere, motoroperatører og eksterne dreiehåndtak.

1) Hjelpekontakter

Hjelpekontakter brukes hovedsakelig for å indikere om den 400a 3p mccb-omsluttede, støpte dekselbryteren er åpen eller lukket, men de viser ikke om det har oppstått en feilutløsning. De er koblet til kontrollkretsen. For støpte strømbrytere, en rammestørrelse på 400A og over, er konfigurasjoner av to normalt åpne og to normalt lukkede kontakter tilgjengelige med en termisk strøm på rundt 6A. En rammestørrelse på 100A bruker vanligvis en enkelt bryterkontakt, mens 225A og 250A og for å adoptere en brokontaktstruktur med en konvensjonell termisk strøm på omtrent 3A.

2) Alarmkontakter

Alarmkontakter er utformet for å signalisere når den 400a 3p mccb vedlagte, støpte dekselbryteren utløses automatisk på grunn av feil som overbelastning, kortslutning eller underspenning. Driftsstrømmen deres er vanligvis AC 380V ved 0,3A eller DC 220V ved 0,15A, men den overstiger vanligvis ikke 1A. Imidlertid faller den termiske strømmen vanligvis innenfor området 1 til 2,5A.

3) Shuntturenhet

En shuntutløserenhet gjør at den 400a 3p mccb-omsluttede, støpte kassebryteren kan åpnes eksternt. Driftsspenningen kan være uavhengig av hovedkretsens spenning. Den er beregnet for kortvarig bruk, og aktiveringstiden for spolen bør normalt ikke overstige ett sekund, ellers kan spolen bli skadet.

For å forhindre utbrenning av spole, er en mikrobryter koblet i serie med shuntutløserspolen. Når spolen aktiveres, trekkes ankeret til, noe som får mikrobryteren til å endres fra en normalt lukket til en normalt åpen tilstand. Dette avbryter kontrollkretsen, så selv om trykknappen holdes nede, vil ikke spolen forbli strømførende. Denne designen beskytter effektivt spolen mot overoppheting. Så snart den 400a 3p mccb-omsluttede støpte dekselbryteren er tilbakestilt og lukket igjen, går mikrobryteren tilbake til sin normalt lukkede posisjon. Shuntutløserenheter er tilgjengelige i forskjellige styrespenninger og frekvenser for å passe til forskjellige bruksområder.

4) Utløser under spenning

Underspenningsutløseren brukes til å beskytte kretser og strømutstyr mot lavspenningsforhold. Spolen er koblet til forsyningssiden av den støpte strømbryteren, og bryteren kan bare lukkes når spolen er aktivert. Hvis spenningen er for lav, kan ikke bryteren for 400a 3p mccb lukkes. Det er viktig å sikre at systemspenningen samsvarer med merkespenningen til underspenningsutløseren. Driftsområdet er vanligvis mellom 70 % og 35 % av merkespenningen. Disse enhetene er også tilgjengelige i forskjellige spenningsklasser og frekvenser for ulike bruksområder.

5) Motoroperatørmekanisme

Motoroperatører brukes til automatisk og ekstern lukking og åpning av effektbrytere. Det er to hovedtyper, som er motordrevne og elektromagnetiske. Motordrevne mekanismer brukes vanligvis for strømbrytere MCCB-er med en rammestørrelse på 400A og over, mens elektromagnetiske operatører er mer egnet for MCCB-er klassifisert 225A og lavere.
