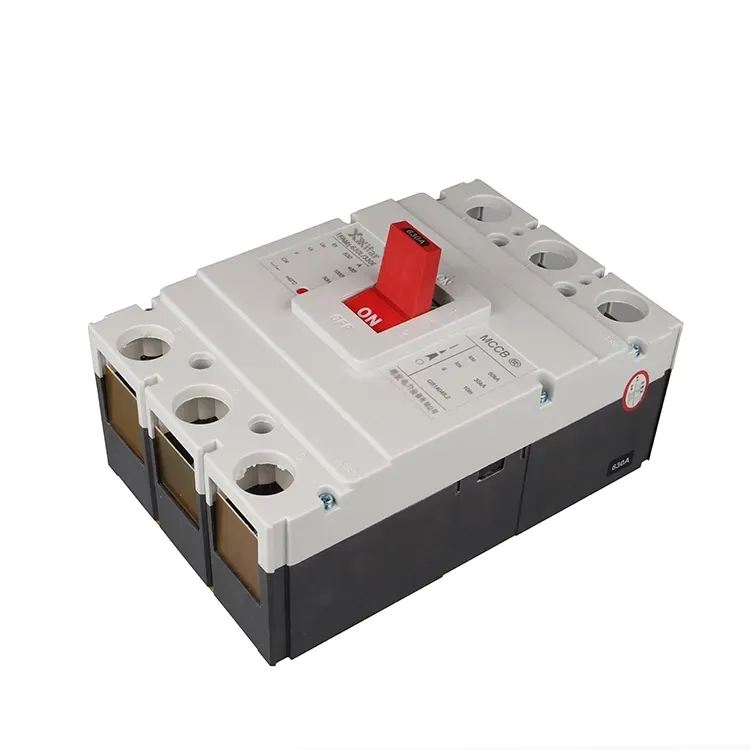

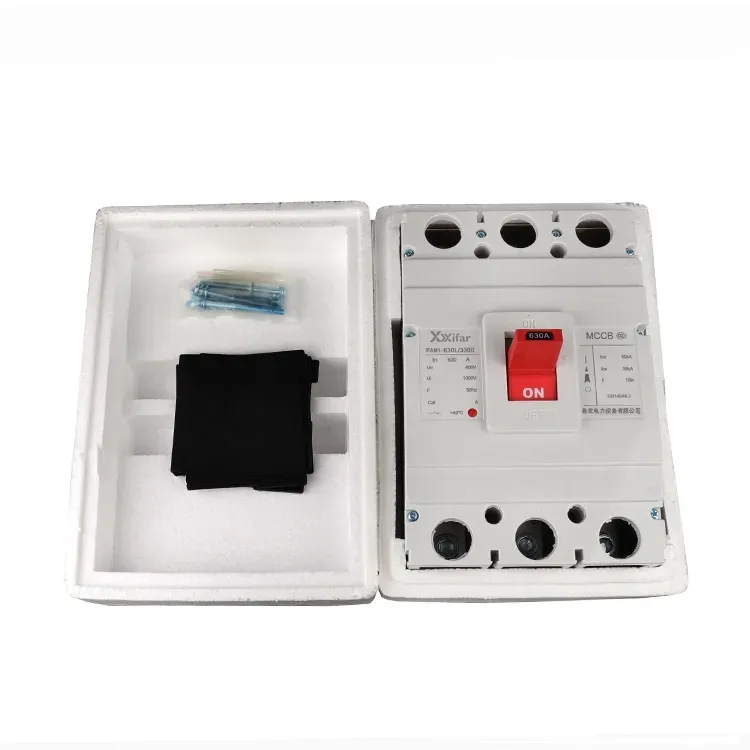

630a 3p termisk magnetisk støpt kapselbryter

Wenzhou XiFa Electric Power Equipment Co.,Ltd. har som mål å produsere 630a 3p termisk magnetisk støpt kretsbryter for terminalbrukere å bruke stabilt og trygt i mange år. Etter at hver 630a 3p termisk magnetisk støpt kappebryter er ferdig fra produsert linje, kan den mekaniske levetidstesten sikre at hver ferdig støpt kappebryter kan utløses og lukkes 20 000 ganger. Dessuten støtter Wenzhou XiFa Electric Power Equipment Co., Ltd også den tilpassede tjenesten at nøkkelspesifikasjonen som Ics kan være 35 kA, 50kA og 70kA under forskjellig arbeidsspenning, og den nominelle isolasjonsspenningen kan være 800 V eller 1000 V for å passe til de forskjellige driftsmiljøene.

Send forespørsel

produktbeskrivelse

En 630a 3p termisk magnetisk støpt strømbryter er en essensiell og viktig beskyttelsesenhet som brukes i lavspente strømdistribusjonssystem. Den tar i bruk et fullstendig lukket isolasjonshus, hvorav MCCB integrerer essensielle komponenter, inkludert kontaktsystemet, lysbueslukkingsenheten og utløsemekanismen i en kompakt struktur.

På grunn av utformet som en forseglet enhet, er en 630a 3p termisk magnetisk støpt kretsbryter vanligvis ikke beregnet for demontering eller reparasjon. Det er mye brukt i industrielle og kommersielle installasjoner for å tilby beskyttelse i kretser med middels og liten kapasitet, som vanligvis fungerer som gren- eller sluttbeskyttelsesenheter.

Innenfor kategorien effektbryter er strømbrytere plassert mellom luftkretsbrytere, hvorav vanligvis brukes som hovedinntakere i distribusjonssystemer, og miniatyrbrytere, som ofte brukes i boliger og lette bruksområder.

Typiske brukstilfeller for en 630a 3p termisk magnetisk støpt kretsbryter inkluderer motorbeskyttelseskretser, fordelingstavler og strømforsyningsledninger for mellomstort utstyr.

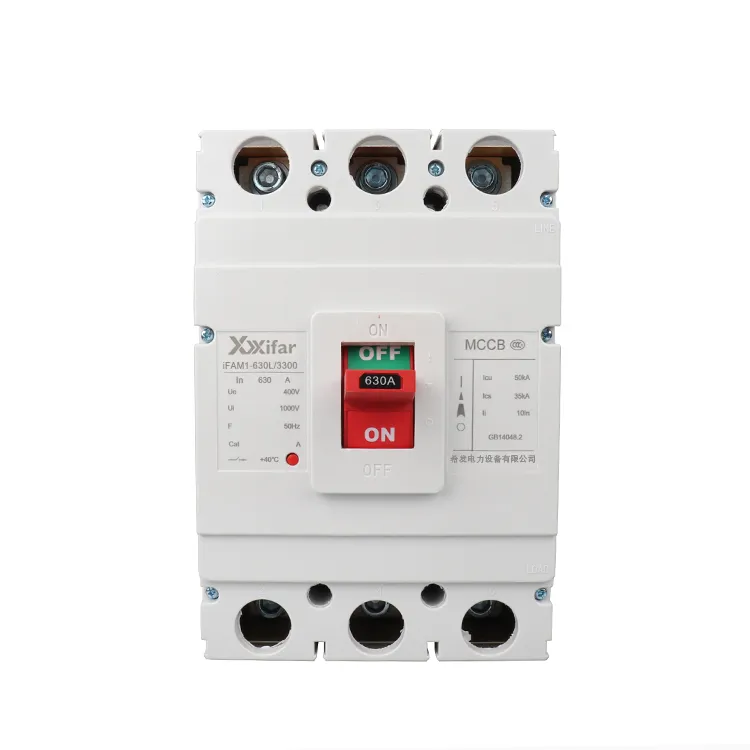

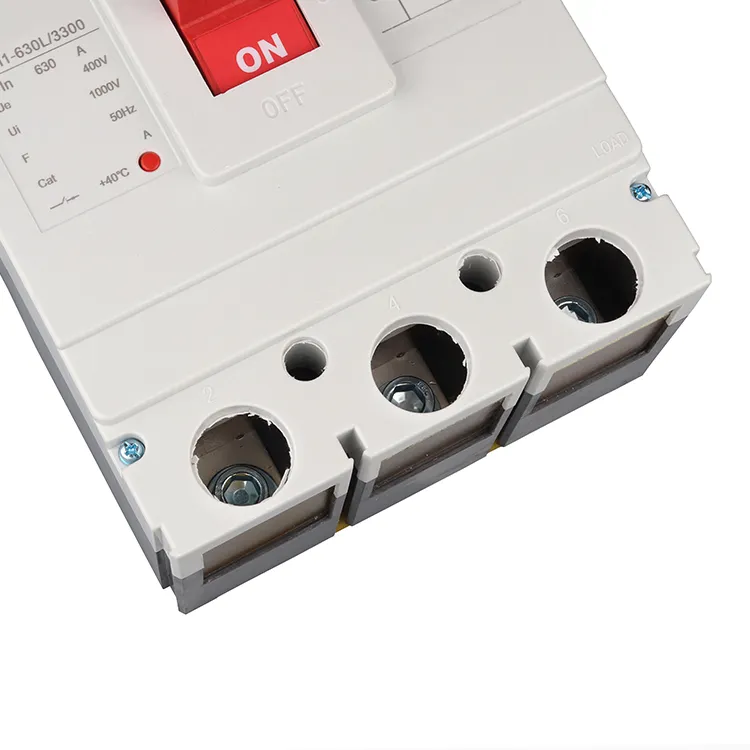

630a 3p Thermal Magnetic Molded Case Circuit Breaker

630a 3p termisk magnetisk støpt kretsbryterparameter:

Vurdert rammestrøm	800 A
Nominell arbeidsstrøm	400A/630A/800A
Vurdert tjenestekortslutningskapasitet	35/50/70 kA
Antall polakker	3 fase; 3 polet; TP
Hyppighet	50/60 Hz
Nominell arbeidsspenning	400 V; 690V; 800V
Nominell isolasjonsspenning	800V; 1000V;
Mekanisk liv	20 000 ganger

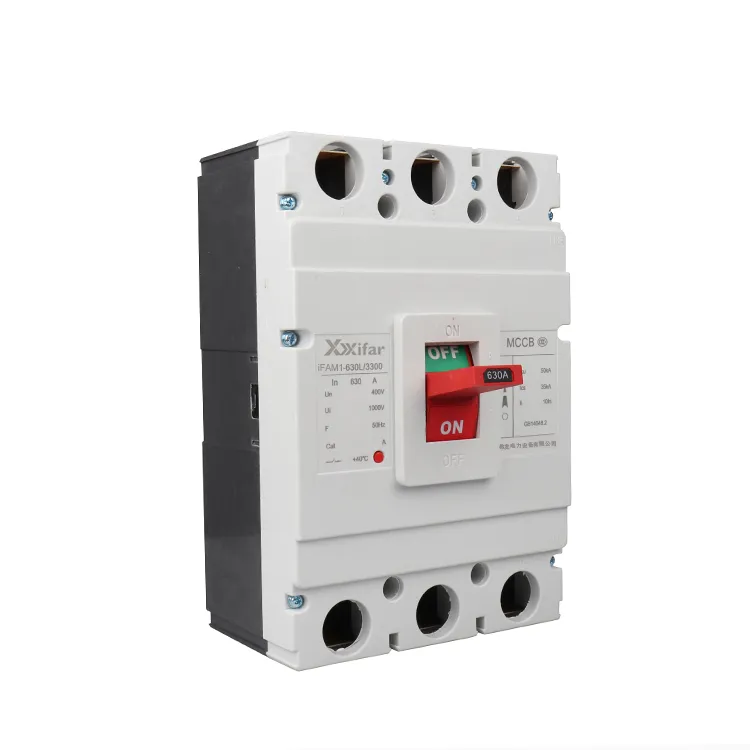

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Produktmodus	Stang	Dimensjon
Produktmodus	Stang	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

630a 3p termisk magnetisk støpt kretsbryter Funksjonelle egenskaper

1. Overbelastningsbeskyttelse:

I en 630a 3p termisk magnetisk støpt kapselbryter kalles overbelastningsbeskyttelsen også langtidsbeskyttelse. Overbelastningsbeskyttelsen er basert på termisk deformasjon av en bimetallstrimmel. Utløsningstiden følger en invers tidskarakteristikk: høyere strøm gir raskere utløsning. Dette beskytter ledere og utstyr mot overoppheting under vedvarende overbelastningsforhold.

2. Kortslutningsbeskyttelse

Vanligvis er kortslutningsbeskyttelse implementert ved å bruke øyeblikkelig beskyttelse i en 630a 3p termisk magnetisk støpt kapselbryter. Den magnetiske utløserenheten gir øyeblikkelig beskyttelse. Når strømmen når omtrent 8 til 12 ganger nominell verdi, utløses den termiske magnetiske støpte kretsbryteren innen en halv strømfrekvenssyklus, som er rundt 10 ms. Dette sikrer at avbrudd oppstår før kortslutningsstrømmen når toppen.

3. Underspenningsbeskyttelse

Med en underspenningsutløser installert, utløses det hvis spenningen faller under 70 % av nominell verdi i mer enn 1 sekund. Umiddelbar utløsning skjer hvis spenningen faller under 35 % av nominell verdi. Denne funksjonen bidrar til å forhindre skade på motorer forårsaket av lavspenningsdrift.

4. Jordlekkasjebeskyttelse

630a 3p termisk magnetisk støpt kapselbrytere med integrerte elektroniske beskyttelsesmoduler kan oppdage reststrøm via en null-sekvens strømtransformator. Utløsning skjer hvis lekkasjemodulen oppdaget over 30 mA for personlig beskyttelse og 300 mA for brannbeskyttelse. Utløsningstiden er vanligvis innen 0,1 sekunder.
