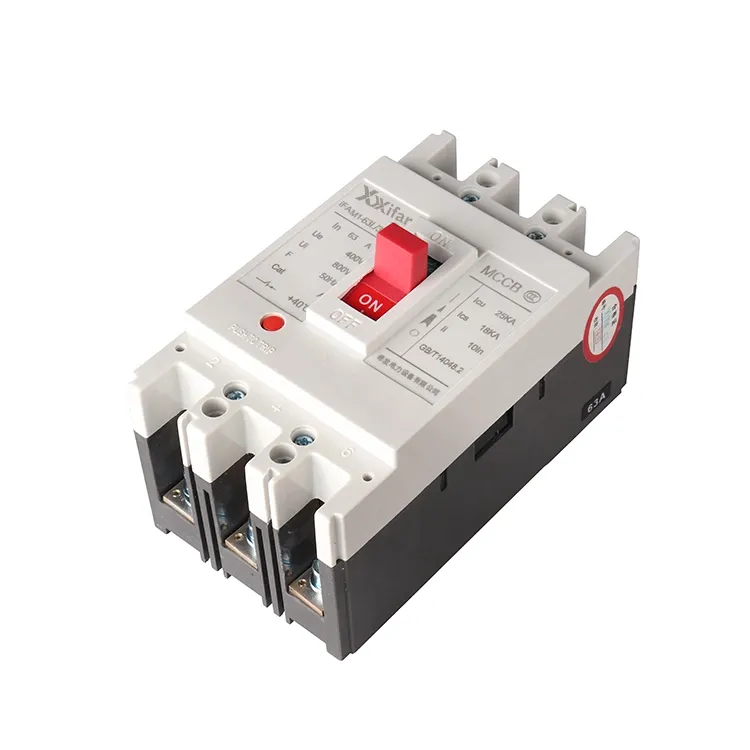

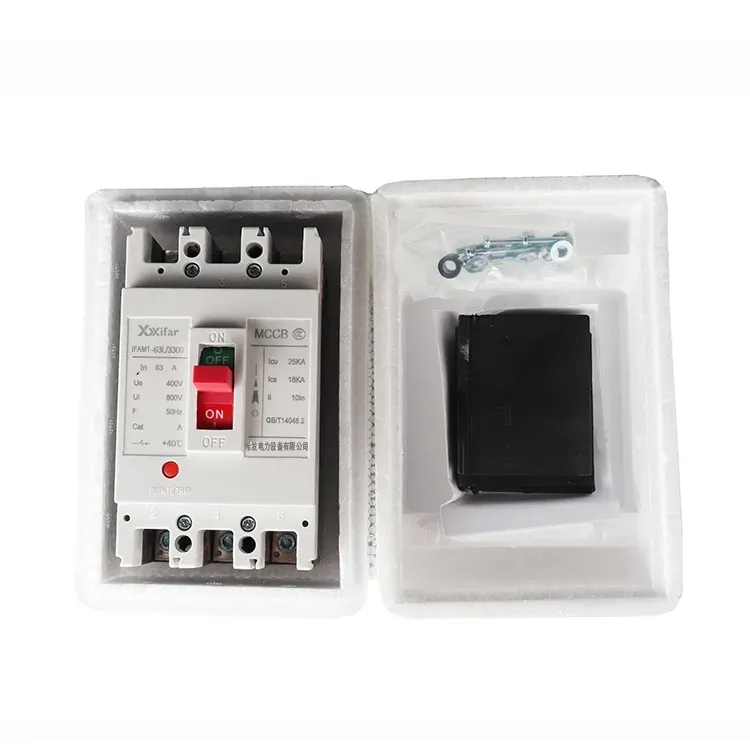

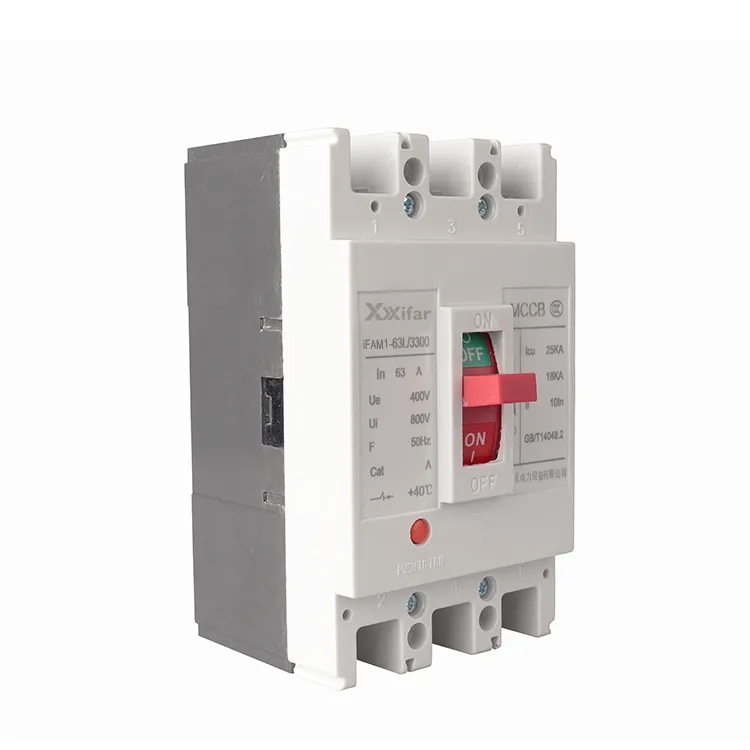

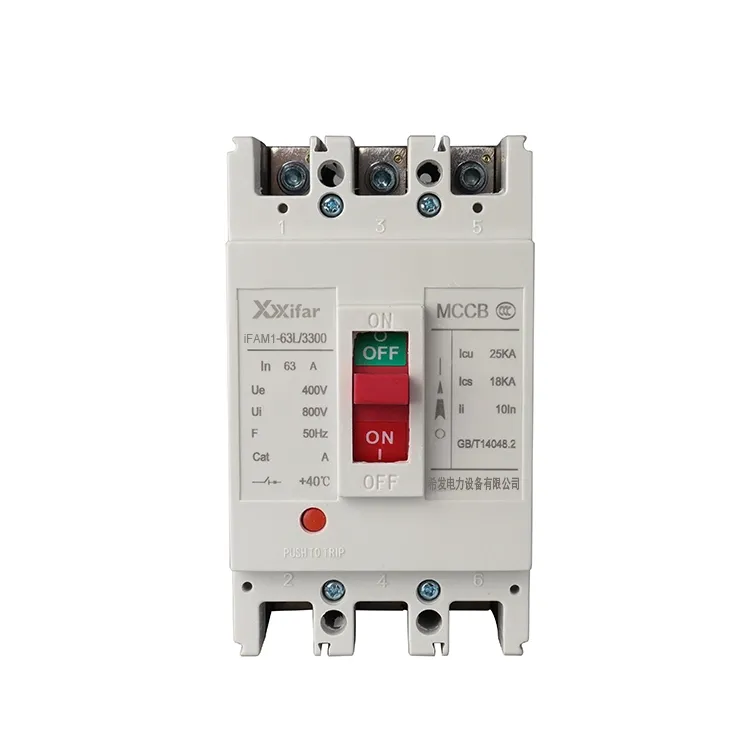

63a 3p støpt boks effektbryter

Driftsprinsipper for 63a 3p støpte boksbrytere

(1) Strømføling og avbrudd

Inne i 63a 3p støpt kretsbryter, overvåker et sensorelement strømmen som flyter gjennom kretsen. Når strømmen stiger over et forhåndsinnstilt nivå, genererer den en magnetisk kraft som aktiverer utløsningsmekanismen. Det får kontaktene til å åpne raskt og bryte kretsen, basert på prinsippet om elektromagnetisk handling.

(2) Termisk beskyttelse

Under overbelastningsforhold varmes det termiske elementet til en 63a 3p støpt kapselbryter opp. En bimetalllist bøyer seg når temperaturen øker, som igjen frigjør utløsermekanismen og kobler fra hovedkretsen. Dette forhindrer overoppheting og reduserer risikoen for brann forårsaket av langvarig overstrøm.

(3) Underspenning og shuntutløsning

Når forsyningsspenningen faller under et visst nivå, faller ankeret i underspenningsutløseren ut, utløser utløsningsmekanismen og åpner kretsen. I tillegg, når shuntutløsningsanordningen er aktivert, trekker dens anker inn og aktiverer også den samme utløsningsmekanismen, og kobler fra hovedkretsen.

Hovedfunksjoner til 63a 3p støpte boksbrytere

(1) Kortslutningsbeskyttelse

Ved kortslutning stiger strømmen kraftig til en svært høy verdi. Den 63a 3p støpte strømbryteren reagerer nesten øyeblikkelig, noe som åpner kretsen for å beskytte utstyret mot alvorlig elektrisk påkjenning.

(2) Overbelastningsbeskyttelse

Hvis belastningsstrømmen overstiger nominell verdi i en periode, vil 63a 3p støpt kappebryter utløses automatisk. Det bidrar til å forhindre overoppheting og skade på ledninger og tilkoblet utstyr.

(3) Automatisk frakobling

Hver gang det oppstår en feil, kan 63a 3p støpt kretsbryter kutte strømforsyningen uten manuell inngripen. Dessuten spiller funksjonen en viktig rolle i å ivareta både utstyr og personell innenfor det elektriske systemet.

63a 3p støpt kappebryter Parameter:

Forskjellen mellom en 63a 3p støpt kappebryter og miniatyrbrytere

1. Kortslutningsbrytende kapasitet:

Det er en klar forskjell i feilavbruddsevne. 63a 3p støpte kretsbrytere tilbyr vanligvis en ultimat brytekapasitet på omtrent 36kA til 120kA ved 400V, mens 63a 3p automatsikringer vanligvis er klassifisert i området 6kA til 10kA.

2. Justerbarhet av beskyttelsesegenskaper:

Med en 63a 3p MCCB kan overbelastnings- og kortslutningsbeskyttelse stilles inn uavhengig, og turverdiene kan justeres manuelt. Elektroniske utløserenheter kan til og med gi flertrinns beskyttelse. I motsetning til dette har en 63a 3p MCB faste beskyttelsesegenskaper, som bruker en kombinert termisk magnetisk mekanisme med standard B-, C- eller D-kurver som ikke kan justeres.

3. Installasjon og mekanisk styrke:

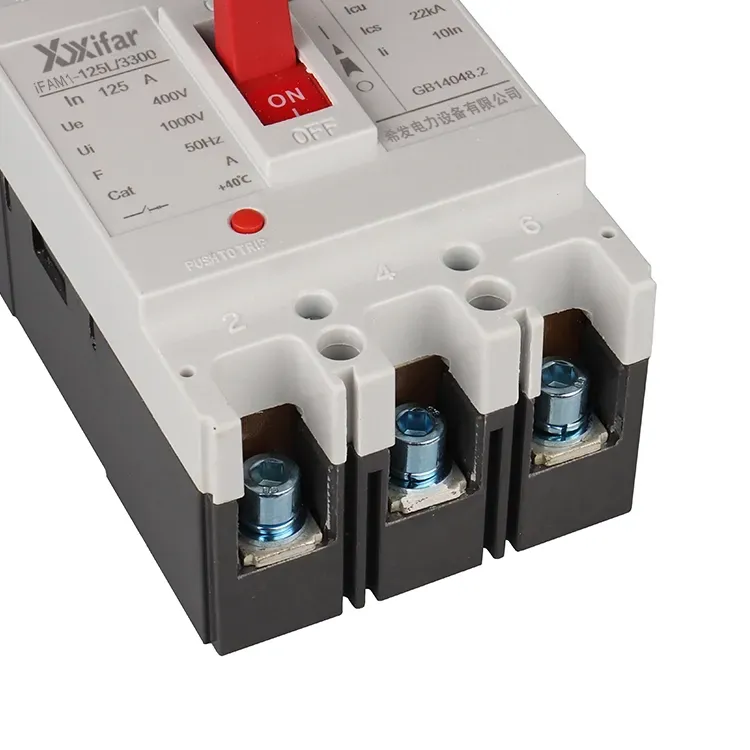

63a 3p støpte kretsbrytere monteres vanligvis ved hjelp av bolter for å sikre en sikrere tilkobling. Det gjør dem egnet for applikasjoner med høyere strøm og miljøer med vibrasjon. 63a 3p MCB-er, derimot, er designet for rask installasjon på standard 35 mm DIN-skinner, noe som er praktisk, men gir mindre mekanisk robusthet.

4. Typiske bruksområder:

63a 3p MCCB-er er mye brukt i industrielle kraftdistribusjonssystemer, motorvern og matekretser på sekundært eller tertiært nivå. Imidlertid er 63A 3P MCBer hovedsakelig beregnet på endelige distribusjonskretser, som belysning og stikkontakter i bolig- eller kommersielle installasjoner.
