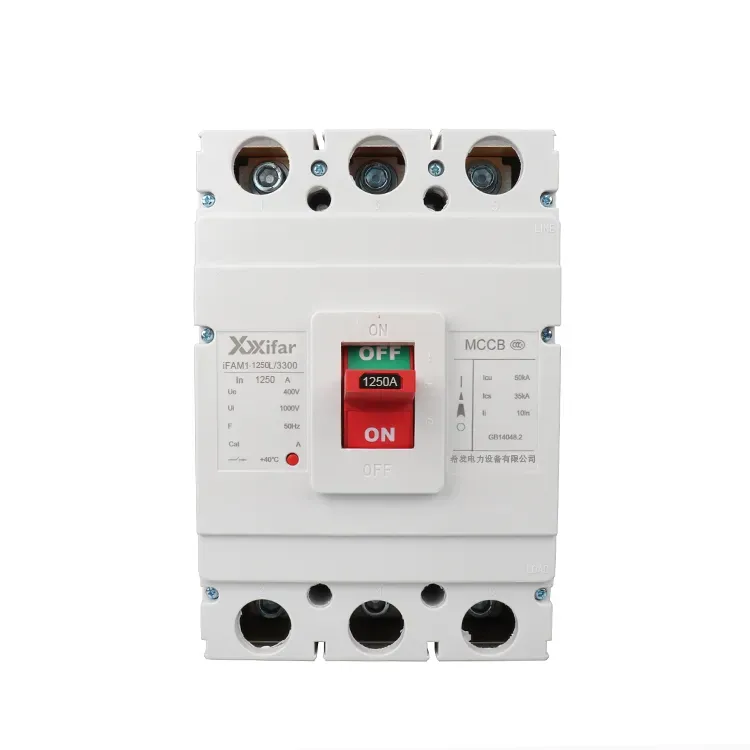

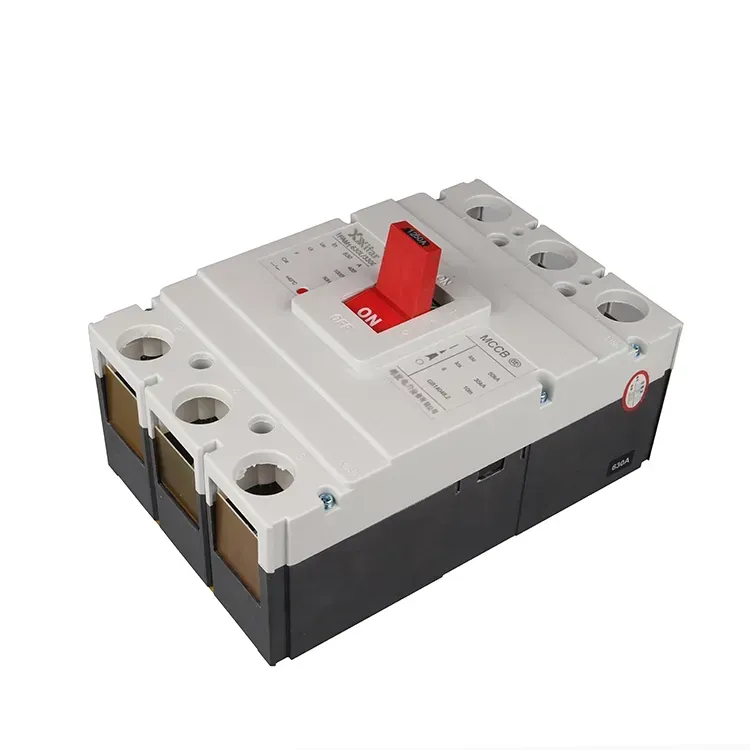

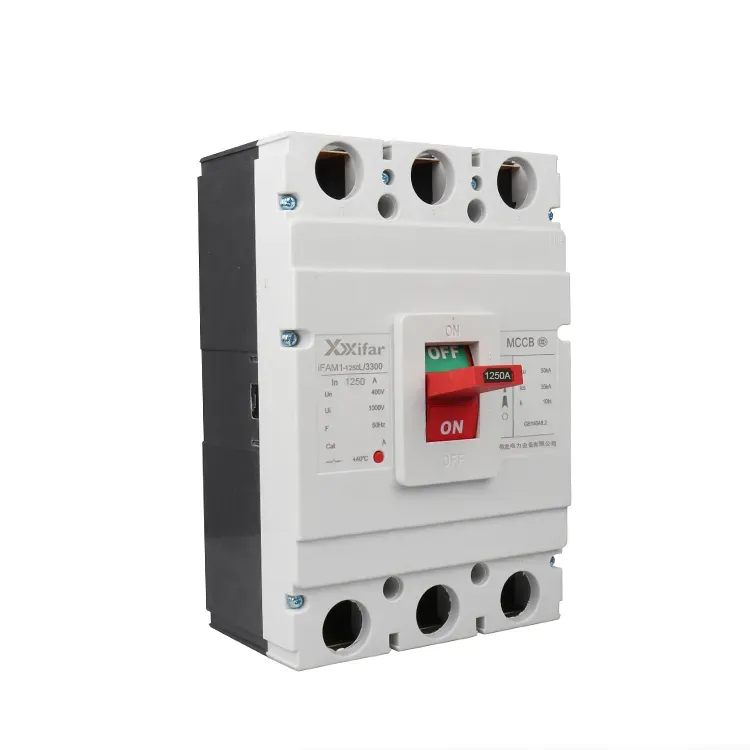

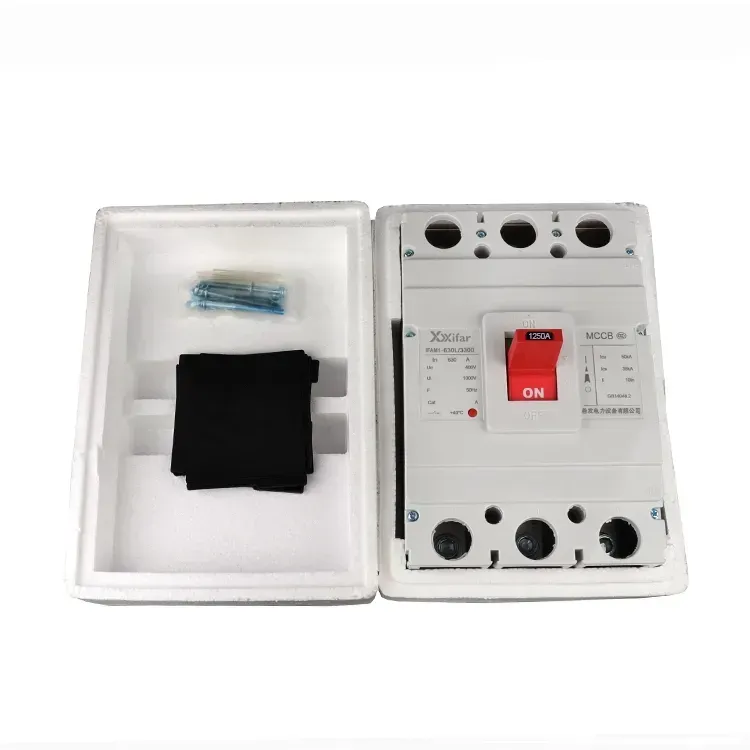

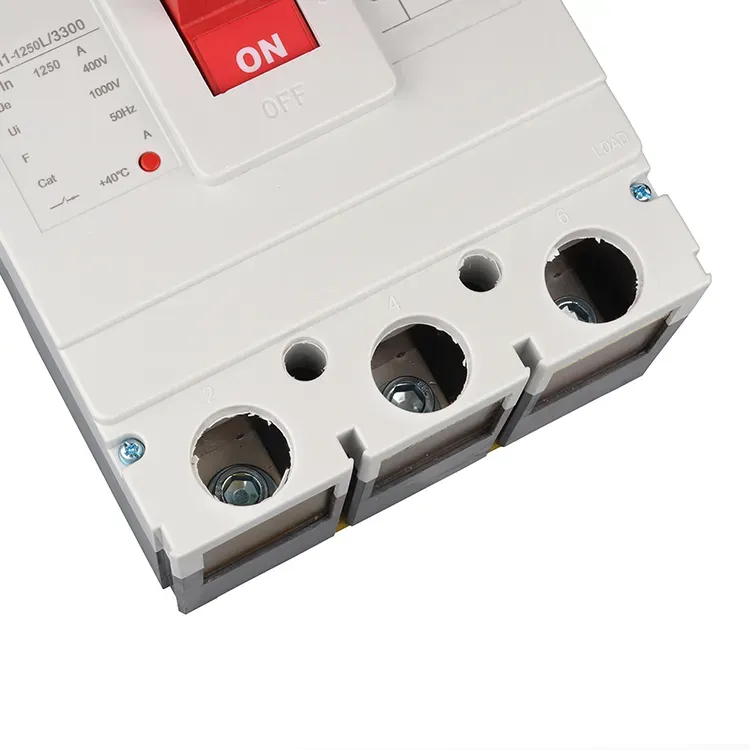

1250 Amp 3 polet 600v Mccb effektbryter

For å oppnå en rask levering, produserer Wenzhou XiFa Electric Power Equipment Co., Ltd vanlig modell mccb strømbryter til lagring som 1250 amp 3-polet 600v mccb strømbryter. Generelt sett kunne Wenzhou XiFa Electric Power Equipment Co., Ltd levere 1250 amp 3-polet 600v mccb strømbrytere innen 7 dager. Stadig mer, Wenzhou XiFa har som mål å produsere og levere hver 3-polet og 4-polet mccb støpt kapselbryter med rask leveringstid og solid kvalitet. Hver 1250 amp 3-polet 600v mccb-kretsbryter vil ta en rekke fabrikktester for å sikre en jevn bruksopplevelse.

Send forespørsel

produktbeskrivelse

En 1250 ampere 3-polet 600v mccb-kretsbryter består hovedsakelig av tre grunnleggende deler, som er kontaktsystemet, lysbueslukkesystemet og utløserenheter. Disse utløserenhetene gir forskjellige beskyttelsesfunksjoner, inkludert overstrømsbeskyttelse, underspenningsbeskyttelse, termisk beskyttelse og shuntutløsning. En 1250 amp 3-polet 600v mccb-kretsbryter lukkes enten manuelt eller av en motorisert sjåfør. Når kontaktene er lukket, holdes de på plass av en utløserfri mekanisme. Når det oppstår en feil, aktiverer den tilsvarende utløserenheten mekanismen, frigjør låsen og får den 1250 ampere 3-polede 600v mccb-kretsbryteren til å utløse automatisk, og beskytter dermed kretsen.

1. Shuntutløserenhet

Shuntturen brukes til fjernkontroll. Den gjør at kretsen kan åpnes gjennom en 1250 ampere 3-polet 600v mccb-kretsbryter på avstand.

2. Overstrøm utløserenhet

Denne enheten gir beskyttelse mot kortslutning og overstrøm. Når strømmen overskrider den forhåndsinnstilte verdien, frigjør den elektromagnetiske kraften som genereres av trippenheten. Den bevegelige kontakten separeres deretter raskt under fjærkraft, og avbryter kretsen.

3. Underspenningsutløser

Denne enheten gir beskyttelse mot spenningstap. Spolen er direkte koblet til strømforsyningen og forblir strømførende under normale forhold, noe som gjør at den 1250 ampere 3-polede 600 V mccb-kretsbryteren forblir lukket. Når forsyningen går tapt eller spenningen synker betydelig, svekkes den magnetiske kraften og blir lavere enn fjærkraften. Fjæren driver deretter den bevegelige kjernen, frigjør låsen og får den 1250 ampere 3-polede 600v mccb-kretsbryteren til å utløses.

4. Termisk utløserenhet

Når en overbelastningsstrøm flyter gjennom den 1250 ampere 3-polede 600v mccb-kretsbryteren, varmes bimetallstripen inne i den termiske utløserenheten opp på grunn av strømmen. Fordi de to metallene har forskjellige ekspansjonskoeffisienter, bøyer de seg med forskjellige hastigheter når de varmes opp. Denne deformasjonen presser utløsningsmekanismen, noe som får den 1250 ampere 3-polede MCCB-støpte kretsbryteren til å åpne og avbryte kretsen.

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amp 3-polet 600v mccb effektbryter parameter:

Vurdert rammestrøm	1250
Antall polakker	3 polet; 3P; 3 fase
Nominell arbeidsstrøm	630A; 700A; 800A; 1000A
Hyppighet	60 Hz/50 Hz
Ultimativ kortslutningsbrytekapasitet	50kA eller 70kA
Tjenestekortslutningskapasitet	35kA eller 50kA
Nominell arbeidsspenning	660 V; 690 V
Nominell isolasjonsspenning	1000 V
Mekanisk levetid	10 000 ganger
Elektrisk levetid	2000 ganger
Bueavstand	≤100 mm

Size

Produktmodus	Stang	Dimensjon
Produktmodus	Stang	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
