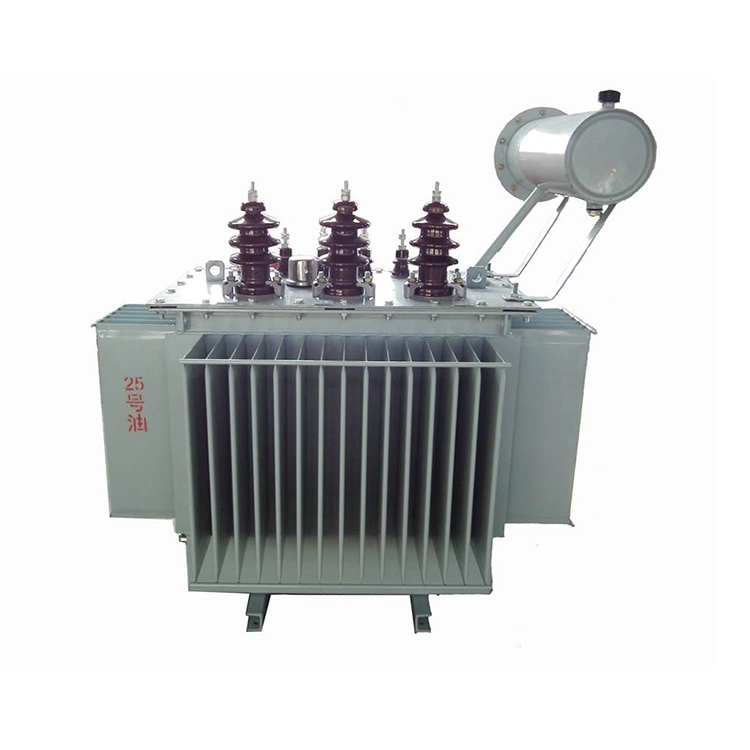

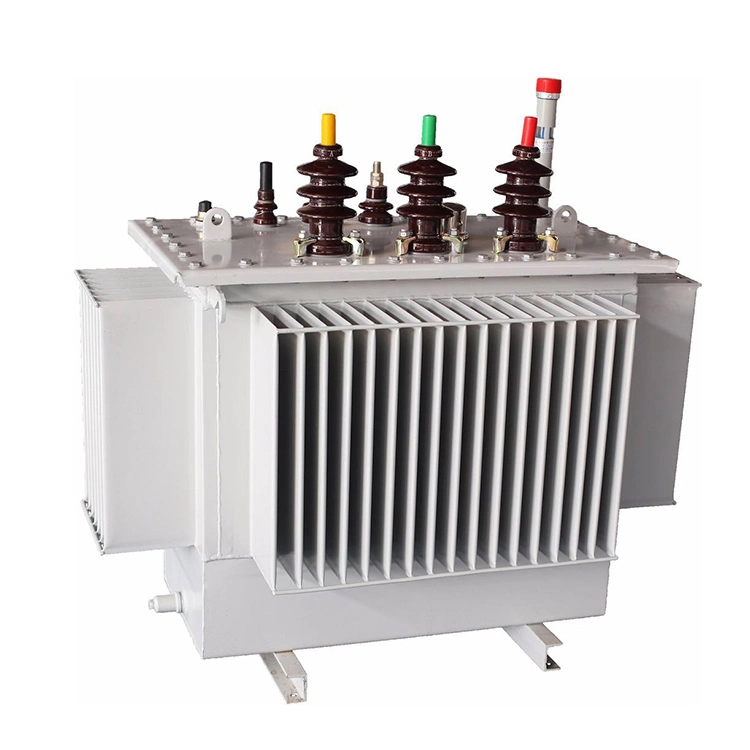

200kva kobbervikling S13-serien oljenedsenket transformator

Oljenedsenkede krafttransformatorer: funksjoner, bruksområder og valg

200kva kobbervikling s13-serien oljenedsenkede krafttransformatorer er mye brukt i moderne elektriske nettverk. Den primære funksjonen til en oljenedsenket transformator er å konvertere spenningsnivåer og distribuere elektrisk energi effektivt til forskjellige typer belastninger. Ved å operere på prinsippet om elektromagnetisk induksjon, kan 200kva kobbervikling s13-serien oljenedsenkede transformatorer øke eller redusere vekselstrømspenningen etter behov, for å gjøre dem egnet for et bredt spekter av bruksområder i kraftverk, industrianlegg og landbrukssystemer. Designet deres kombinerer effektiv kjøling, pålitelig isolasjon og lang levetid, slik at de kan prestere både innendørs og utendørs.

Tekniske prinsipper og hovedkomponenter

Hovedelementene i en 200kva kobbervikling s13-serie oljenedsenket transformator er den magnetiske kjernen, viklingene og den isolerende oljen. Kjernen er vanligvis produsert av høykvalitets silisiumstål lamineringer arrangert for å redusere virvelstrømstap og forbedre magnetisk ytelse. Avhengig av designkravene, kan viklingene være laget av kobberledere og er konfigurert til høyspennings- og lavspentspoler.

Transformatortanken er fylt med isolerende olje, som utfører to viktige funksjoner. Den gir elektrisk isolasjon mellom strømførende komponenter samtidig som den fører varme bort fra viklingene og kjernen. Varme som genereres under drift, overføres gjennom oljen og spres deretter gjennom tankoverflaten til den omgivende luften. Denne kjøleprosessen bidrar til å opprettholde stabile driftstemperaturer og støtter langsiktig pålitelighet. Kabinettet er utformet for å hindre inntrengning av støv og fremmedlegemer, og sikrer sikker drift i en rekke miljøer.

Ytelsesegenskaper og typiske bruksområder

Oljenedsenkede transformatorer er tilgjengelige i et bredt spekter av kapasiteter, vanligvis inkludert klassifiseringer fra 25 kVA til 4000 kVA. Typiske spenningskonfigurasjoner kan inkludere en høyspenningsside vurdert til 10 kV og en lavspenningsside vurdert til 400 V. Impedansverdier og lasttap varierer i henhold til transformatorkapasitet og designkrav.

200kva kobbervikling s13-serien oljenedsenkede transformatorer er konstruert for å fungere under krevende miljøforhold, som inkluderer både lavtemperatur- og høytemperaturområder. Deres trefasekonfigurasjon oppfyller kravene til industrielle kraftsystemer, mens sterk elektromagnetisk kompatibilitet bidrar til å minimere interferens med utstyr i nærheten.

Vanlige bruksområder inkluderer kraftoverføringsstasjoner, fabrikkdistribusjonsnettverk, landbruksvanningsstasjoner, kommersielle bygninger og andre anlegg som krever en pålitelig og stabil strømforsyning.

Tekniske fordeler og sikkerhetsfunksjoner

Sammenlignet med transformatorer av tørr type, gir 200kva kobbervikling s13-serien oljenedsenkede transformatorer flere tydelige fordeler. Den isolerende oljen gir en høyere dielektrisk styrke enn luft, noe som gir en mer kompakt elektrisk design samtidig som den opprettholder pålitelig isolasjonsytelse. I tillegg absorberer og overfører oljen varme mer effektivt. Det bidrar til å redusere termisk stress og forlenge utstyrets levetid.

Fuktbeskyttelse er en annen viktig fordel. Oljen omgir de interne komponentene og fungerer som en barriere mot fuktighet, noe som gjør oljenedsenkede transformatorer spesielt egnet for områder med forhøyet fuktighetsnivå.

Fra et sikkerhetsperspektiv er transformatortanker vanligvis utstyrt med trykkavlastningsanordninger. Hvis en intern feil får trykket til å stige utover en sikker grense, frigjør enheten automatisk overtrykk for å beskytte utstyret mot alvorlig skade. Wenzhou XiFa Electrical Power Equipment Co., Ltd tilbyr også tilpassede design, som inkluderer forskjellige kjernekonfigurasjoner og viklingsmaterialer, for å møte spesielle installasjonskrav eller unike belastningsegenskaper.

Utvelgelse og operasjonelle hensyn

Valg av passende oljenedsenket transformator begynner med en nøye evaluering av forventet belastning. For eksempel krever installasjoner som forsyner store motorer ofte ekstra kapasitet for å imøtekomme startstrømmer og fremtidig utvidelse. Miljøforhold bør også vurderes ved valg av skapdesign og beskyttelsesnivå, spesielt for utendørs installasjoner utsatt for regn, støv eller tøffe værforhold.

Regelmessig vedlikehold er avgjørende for pålitelig drift. Tilstanden til isolasjonsoljen bør overvåkes med jevne mellomrom, inkludert kontroller for fuktighetsinnhold og kjemisk nedbrytning. Når oljekvaliteten faller utenfor akseptable grenser, bør korrigerende tiltak som oljeskifting eller regenerering utføres.

For lengre perioder med lagring eller nedstenging er det nødvendig med riktige konserveringstiltak for å beskytte transformatoren mot inntrengning av fuktighet. Under enhver inspeksjon eller vedlikeholdsaktivitet må utstyret være fullstendig isolert fra strømforsyningen og passende sikkerhetsprosedyrer bør følges for å forhindre elektriske farer.

Med sine utmerkede isolasjonsegenskaper, effektive kjøleytelse og utprøvde pålitelighet, fortsetter oljenedsenkede krafttransformatorer å spille en kritisk rolle for å sikre stabil og effektiv kraftdistribusjon på tvers av et bredt spekter av industrier og infrastrukturprosjekter over hele verden.
