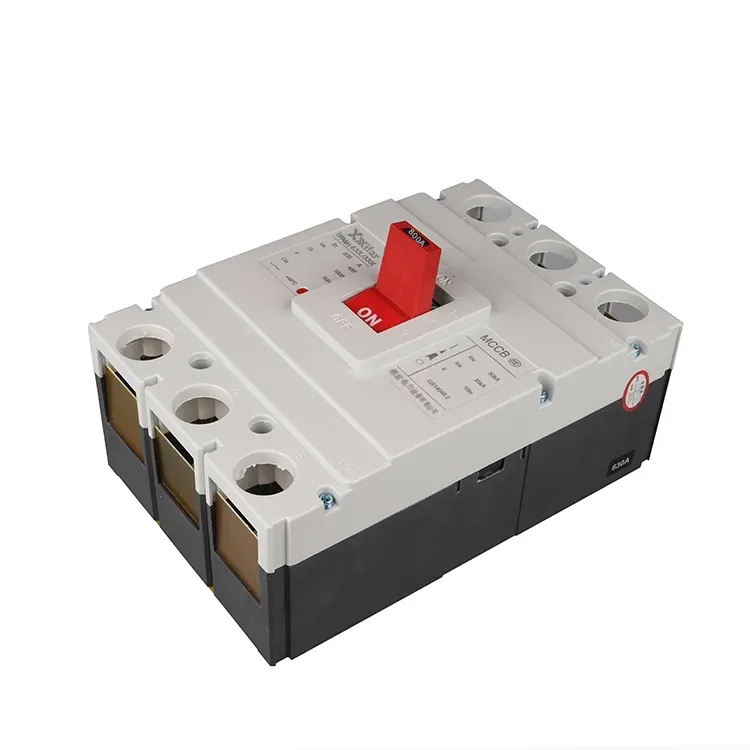

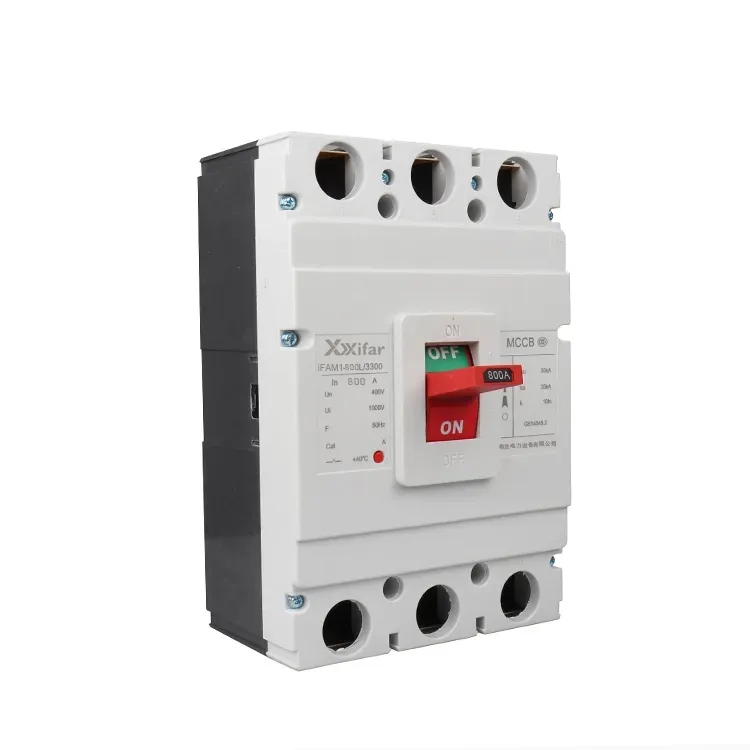

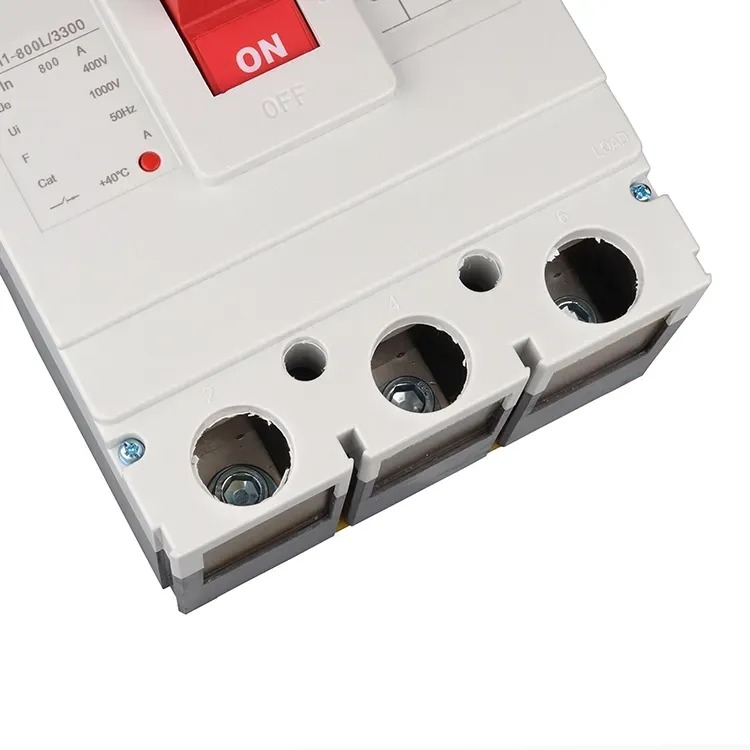

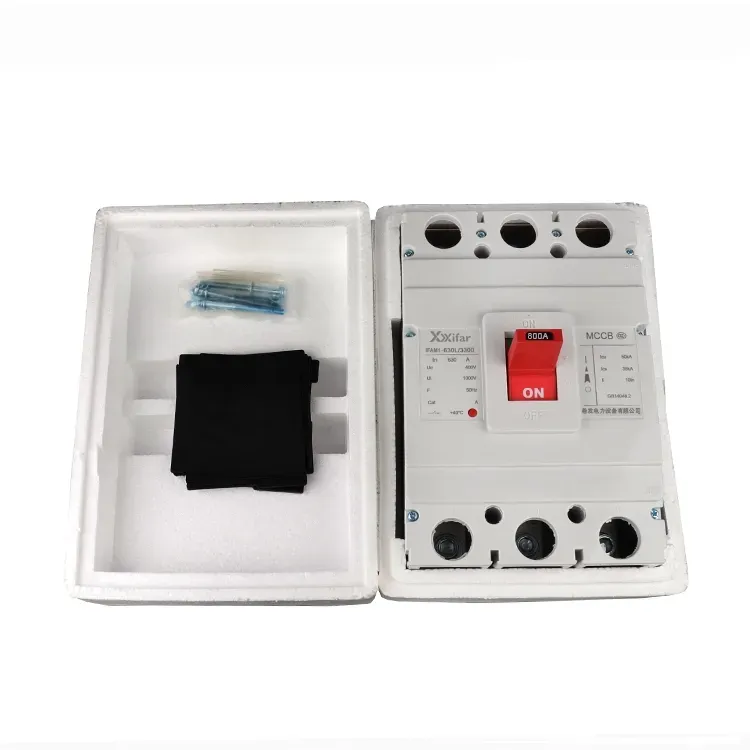

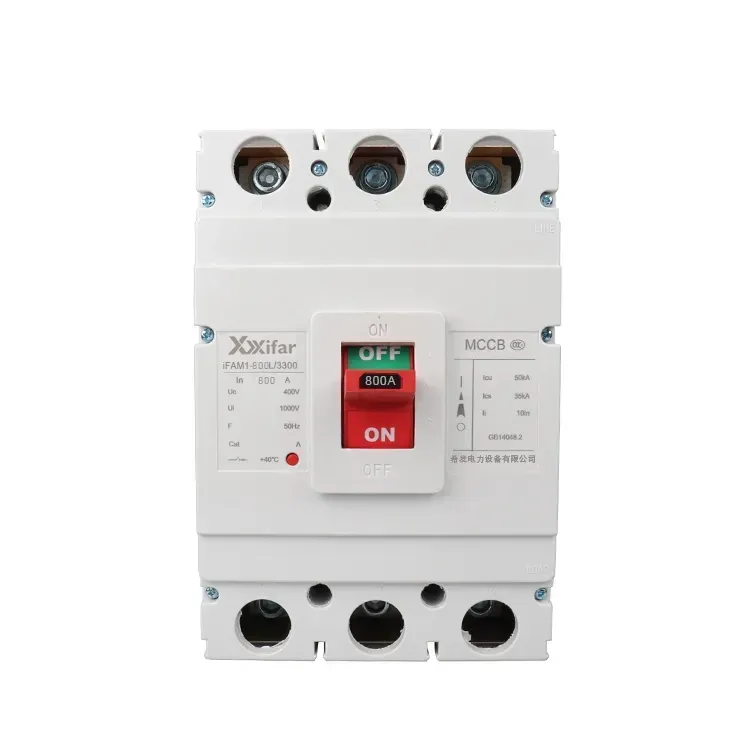

400v 800a støpt isolert kabinett effektbryter

En 400v 800a støpt isolert kretsbryter MCCB er en type lavspenningsbryter som har et støpt isolasjonshus med luftisolasjon. Det er mye brukt i kraftdistribusjonssystemer for å avbryte eller isolere normale strømmer samt feilstrømmer innenfor det nominelle området, noe som sikrer sikkerheten til elektriske ledninger og utstyr. den interne strukturen til en 400v 800a støpt isolert kretsbryter MCCB inkluderer vanligvis bevegelige og faste kontakter, en betjeningsmekanisme og utløserenheter som termiske og magnetiske utløsninger. Disse komponentene gjør at den støpte 400v 800a-kretsbryteren med isolert kabinett gir både lang tidsforsinkelse og øyeblikkelig beskyttelse. Vanlige turtyper av en 400v 800a støpt isolert strømbryter inkluderer kun magnetiske, termiske magnetiske og elektroniske utløsere.

Definisjon av støpt isolert hus effektbryter

En 400v 800a støpt isolert kretsbryter MCCB er plassert mellom miniatyrbrytere, som også kalles MCB-er og luftstrømbrytere, som kalles ACB-er, når det gjelder kapasitet og bruksområde. En 400V støpt isolert kretsbryter dekker vanligvis et strømområde fra 10A til 1600A. Med enten termiske magnetiske eller elektroniske utløserenheter innelukket i en støpt kasse, er den egnet for beskyttelse og kontroll på ulike nivåer av et lavspent distribusjonskraftsystem.

Støpt isolert hus effektbryter Funksjon og egenskaper

Termiske magnetiske utløserenheter kombinerer et bimetallelement for overbelastningsbeskyttelse med en magnetisk mekanisme for kortslutningsbeskyttelse. Elektroniske utløserenheter, derimot, tillater mer presis justering av beskyttelsesinnstillinger, vanligvis innenfor et toleranseområde på 10–20 %. De er spesielt nyttige i motorkretser der den støpte 400v 800a isolerte kretsbryteren MCCB må kjøre gjennom høye innkoblingsstrømmer, med magnetiske pickup-nivåer som ofte er satt over ti ganger nominell strøm.

Støpt isolert hus effektbryter Bruksområder

En 400v 800a støpt isolert kretsbryter MCCBer kan brukes som matere i primære, sekundære eller tertiære distribusjonssystemer, og er også egnet som innkommende brytere på sekundært og tertiært nivå. Deres endelige kortslutningsbrytekapasitet, vanligvis fra 36kA til 120kA, er betydelig høyere enn for miniatyrbrytere, som vanligvis faller mellom 6kA og 10kA.

Støpt isolert kabinett effektbryter Valgbetraktninger

Nøkkelfaktorer ved valg av en MCCB inkluderer rammestørrelsen og merkestrømmen, for eksempel 100A eller 250A, innstillingene for trippenheten, som Ir = 1,2In eller 5In, brytekapasiteten og de nødvendige turkurvekarakteristikkene, for eksempel funksjoner for lang tid og kort tidsforsinkelse.

Støpt isolert hus effektbryter Teknisk sammenligning

Termisk magnetiske 400v 800a støpte isolerte strømbrytere har en relativt enkel struktur, men lavere nøyaktighet, med toleranser rundt ±20 %. Elektroniske utløserenheter, ofte basert på Rogowski-spoleføling, tilbyr forbedret nøyaktighet og temperaturkompensasjon, noe som gjør 400v 800a støpte isolerte strømbrytere bedre egnet for kritiske kretser eller applikasjoner som krever selektiv koordinering.

400v 800a støpt isolert hus effektbryter parameter:
