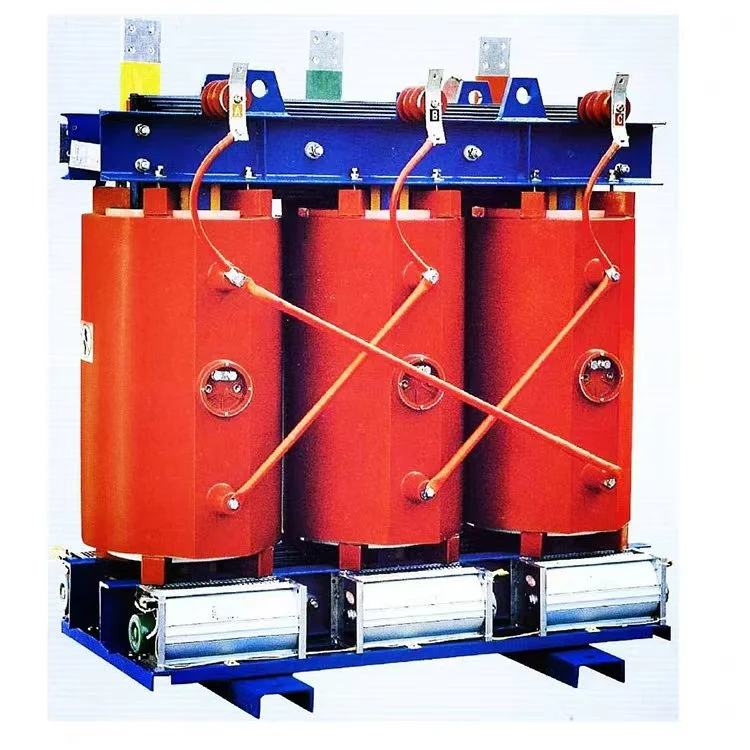

500kva 11kv Tørr Type Nltc distribusjonstransformator

På bakgrunn av økende global etterspørsel etter elektrisitet, er 500kva 11kv tørr type nltc distribusjonstransformator mye brukt i områder som landlige strømnett, industri, handel, ny energi og offentlige anlegg. Deres høye pålitelighet har blitt validert gjennom drift i mer enn 50 land og regioner rundt om i verden. De har blitt solgt til land og regioner inkludert Tanzania, Zimbabwe, Ghana, Sør-Afrika, Kenya, Zambia og andre.

Strukturelle egenskaper for 500kva 11kv tørr type nltc distribusjonstransformator:

Spoler: Spolene er viklet med kobberledere, enten trådviklet eller folieviklet, forsterket med glassfiber og helstøpt med epoksyharpiks uten fyllstoffer ved bruk av vakuumtørke- og avgassingsprosesser. Dette resulterer i høy mekanisk styrke, sterk kortslutningsmotstand og utmerket impulsmotstand.

Høyspenningsviklinger: Start- og endeklemmene, samt mellomliggende tappeledninger, er innebygd med kobbermuttere. Denne strukturen gir god stivhet, gjør det enkelt å skifte kran, og sikrer et pent og estetisk tiltalende utseende.

Kjerne: Kjernen er satt sammen ved hjelp av høykvalitets kornorienterte kaldvalsede silisiumstålplater med 45 grader helgjærede flertrinns skjøter. Overflaten til 500kva 11kv tørr type nltc distribusjonstransformator er belagt med et isolerende harpikslag som gir fuktmotstand, rustforebygging og støyreduksjon.

Klemsystem: Elastiske komponenter brukes mellom kjernen, klemmearmaturer og spoler for å holde spolene under konstant kompresjon, og dermed redusere støynivået.

Kjøledesign: 500kva 11kv tørr type nltc distribusjonstransformator er designet for naturlig kjøling (AN). Langsgående ventilasjonskanaler er forhåndsformet inne i spoleveggene til de helstøpte høyspennings- og lavspentviklingene. Tvungen luftkjøling AF-utstyr kjølevifter kan installeres som ekstrautstyr. Med tvungen luftkjøling kan den nominelle utgangskapasiteten økes med 50 % 40 % for klassifiseringer på 500 kVA og lavere.

Temperaturovervåking: 500kva 11kv tørr type nltc distribusjonstransformator er utstyrt med en temperaturkontroller i BWDK-serien. Platinamotstandssensorer Pt100 er plassert i forhåndsinnebygde hull på toppen av lavspentspolene for å overvåke viklingens temperaturøkning. Kontrolleren starter eller stopper kjøleviftene automatisk og gir funksjoner som feilalarm, overtemperaturalarm og overtemperaturutløsning. Disse funksjonene gir pålitelig overbelastningsbeskyttelse for den tørre transformatoren, og forbedrer dermed driftssikkerheten.

Produktparametere:

Produserer utstyr

Halvferdig produkt

Beskyttelsesskap IP21

Transformatorkjerne

Transformatorvikling

Testsenter

Vikle verksted
