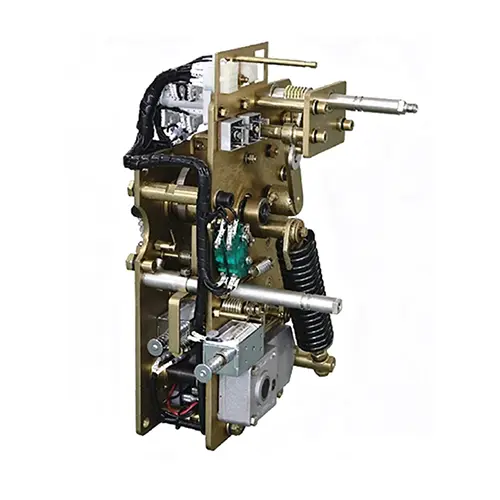

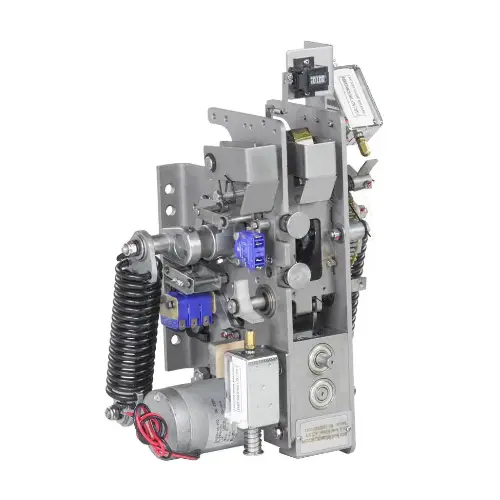

Vakuumkretsbryter Fjærladingsdriftsmekanisme

Som et høyteknologisk foretak som spesialiserer seg på forskning, produksjon, salg og tekniske tjenester av vakuumbrytere i Kina， Wenzhou Xifa Electric Power Equipment Co., Ltd., overholder driftsmekanismen for vakuumbryter fjærlading strengt med nasjonale og internasjonale standarder, og sikrer stabil ytelse og pålitelig kvalitet på produktet, og har oppnådd autoritativ sertifisering. betjeningsmekanismen er utstyrt. Energilagringstiden er ≤ 15 sekunder, og den mekaniske levetiden kan overstige 10 000 ganger.

Send forespørsel

produktbeskrivelse

Driftsprinsipp

Kjerneprinsippet til vakuumbryterens fjærladningsdriftsmekanisme ligger i fjærenergilagring, oppbevaring og frigjøring for å drive rask, pålitelig veksling.

Energilagring: Motoren komprimerer/strekker lukkefjæren via tannhjul og kammer, og konverterer elektrisitet til elastisk potensial; endebrytere stopper motoren når den er fulladet.

Energiretensjon: Paller/sperrer låser fjæren i standby, klar for aktivering.

Energifrigjøring: På kommando utløses låsen, og fjærenergi driver kontaktene til å lukke (koble til krets) eller åpne (slukke lysbuen og kutte strømmen).

Parametere	Enheter	Tekniske parametere
Lukke utgangsenergi	J	85-120
Mekanisme lukke og åpne utgangsvinkel	o	42-46
Hjelpebryterkontaktlogaritme	一	6K6B
Reisebryterkontaktlogaritme	一	2K2B
Motor ladetid	S	<10
Håndtert ladet øyeblikk	N·m	<20
Motorkraft	W	40 (AC/DC 220V/110V)
Lukke elektrisk magnetmotstand (DC)	Ω	130(220V)/33(110V)
Lukkemotstand for elektrisk magnet (AC)	Ω	56(220V)/10,3(110V)
Åpningsmotstand for elektrisk magnet (DC)	Ω	105(220V)/33(110V)
Åpningsmotstand for elektrisk magnet (AC)	Ω	39(220V)/10,3(110V)
Mekanisme utholdenhet	Ts	10000

Fordel:

1.Rask og pålitelig: Motordrevet energilagring fullføres på <10s, med øyeblikkelig energifrigjøring som sikrer presis, rask veksling (åpningstid <30ms).

2.Dobbel drift: Støtter både elektrisk og manuell energilagring/aktivering, og garanterer drift selv under strømbrudd.

3.Lang levetid: Robust mekanisk struktur gir opptil 10 000+ operasjoner, med stabil ytelse under kortslutningskrefter.

4. Trygg og stabil: Låsemekanismer forhindrer utilsiktet utløsning, mens koordinert mekanisk-elektrisk kontroll sikrer null feilbetjening.

5. Lavt vedlikehold: Modulær design forenkler utskifting av deler, reduserer nedetid og driftskostnader.

Installasjon

● Før installasjon, kontroller utseendet og delene for skader, og bekreft at modellen og parameterne stemmer overens.

● Installer mekanismen godt på bryterhuset i henhold til monteringstegningen, og sørg for konsentrisitet og tett tilkobling.

● Juster koblingsstangen, slaglengden og grenseposisjonen riktig for å garantere stabil og fleksibel handling.

● Koble til kontrollkretsen på riktig måte, og test manuell energilagring, elektrisk energilagring, lukke- og åpningsfunksjoner én etter én.

Rutinemessig vedlikehold

● Inspiser festene regelmessig for å forhindre at de løsner, og hold mekanismen ren og tørr.

● Smør roterende og friksjonsdeler med intervaller for å sikre jevn drift.

● Kontroller tilstanden til fjærer, spoler, hjelpebrytere og ledninger for unormal oppvarming eller skade.

● Test handlingsytelsen med jevne mellomrom for å sikre pålitelig åpning og lukking.

● Skift ut slitte deler i tide og oppbevar fullstendig vedlikeholdsprotokoll.

Ettersalgsservice

● Gratis online/på stedet opplæring tilbys, som dekker aspekter som installasjon og igangkjøring, daglig vedlikehold og feildiagnose, noe som hjelper kundens drifts- og vedlikeholdsteam raskt å tilegne seg operasjonelle ferdigheter.

● Innen 12 måneder fra datoen for godkjenning og kvalifisering av utstyr på stedet. I løpet av garantiperioden vil kjernekomponenter som ikke er skadet av menneskelige faktorer (som energilagringsmotor, lukke- og åpningsspole, fjær, hjelpebryter osv.) leveres for utskifting og reparasjon.
