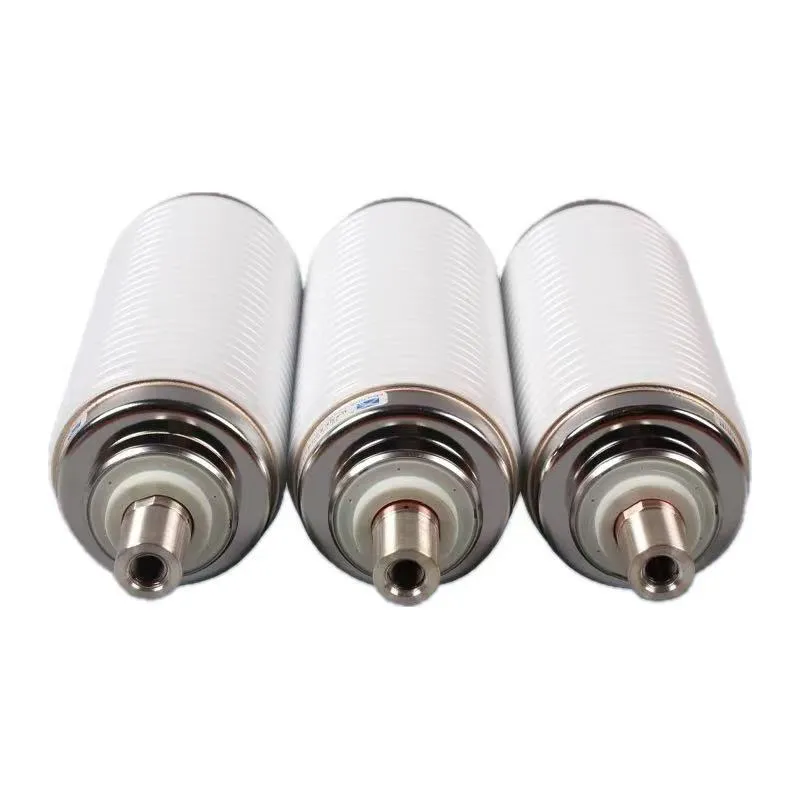

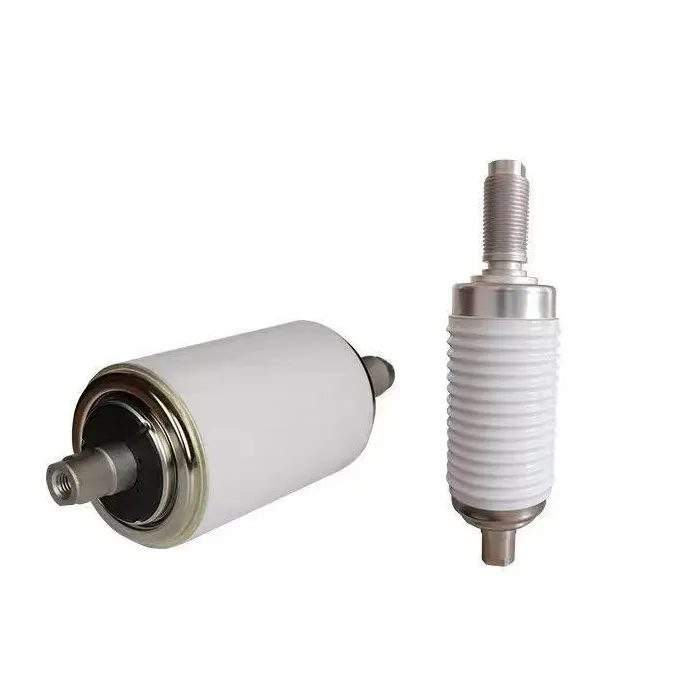

11kv 25ka Vcb Vakuumflaskeavbryter

11kv 25ka vcb vakuumflaskeavbryter er kjernebueslukkende komponenten i mellomspenningsvakuumbrytere, mye brukt i 11kV kraftdistribusjonssystemer. Den tar i bruk et fullstendig forseglet keramisk skall, med CuCr50-legeringskontakter og et høyvakuum (≤5×10⁻⁴ Pa) lysbueslukkemedium, med kompakt struktur, lett vekt og utmerket isolasjonsytelse. Nominell kortslutningsbrytestrøm er 25kA, nominell strøm varierer fra 630A til 2000A, og den mekaniske levetiden er over 10 000 operasjoner, som oppfyller IEC 62271-100-standardene, egnet for innendørs bryteranlegg i industrielle og kraftdistribusjonsscenarier.

Driftsprinsippet til 11kv 25ka vcb vakuumflaskeavbryteren er basert på vakuumbueslukking: når den lukkes, drives den bevegelige kontakten av betjeningsmekanismen for å kontakte den statiske kontakten, og danner en strømbane. Ved åpning skilles kontaktene for å generere en lysbue, som raskt avkjøles og slukkes på grunn av den lave partikkeltettheten i vakuum, med umiddelbar gjenvinning av dielektrisk styrke. Under drift absorberer skjermingssystemet lysbueenergi for å forhindre metalldampavsetning, mens belgen i rustfritt stål sørger for lufttetthet under kontaktbevegelse, og sikrer stabil og pålitelig drift av kraftsystemet.

Fordeler:

Sterk brytekapasitet: Avbryter pålitelig 25kA kortslutningsstrøm, oppfyller IEC 62271-100-standardene.

Rask og stabil: Lysbuen slukkes på millisekunder; ingen gjentenning; dielektrisk utvinningshastighet er uovertruffen.

Lang levetid og lite vedlikehold: CuCr-kontakter har lav slitasje; mekanisk levetid ≥10 000 operasjoner; nesten vedlikeholdsfri.

Trygg og miljøvennlig: Ingen olje/gass; ingen eksplosjons-/brannfare; bue ikke eksponert; lite støy og null forurensning.

Kompakt og pålitelig: Liten størrelse, lett vekt, høy tilpasningsevne til innendørs bryterutstyr; stabil ytelse under tøffe forhold.

FAQ

Spørsmål: Hvordan installere og vedlikeholde 11kv 25ka vcb vakuumflaskeavbryter?

A: For det første, installer vertikalt i VCB og sørg for konsentrisitet med betjeningsmekanismen.

For det andre, Unngå mekanisk støt og hold rent/tørt under installasjonen.

Til slutt, ikke nødvendig internt vedlikehold; skift ut når kontaktslitasjen overskrider grensen (≤3 mm).

Kontroller regelmessig isolasjon og tetthet; følg produsentens testsykluser.

Spørsmål: Er den kompatibel med 12kV strømsystemer?

A: Ja, det er fullt kompatibelt. Nominell spenning er 11kV, som er designet for å matche 12kV strømdistribusjonssystemet, og oppfyller de faktiske bruksbehovene til de fleste mellomspenningsscenarier.

Spørsmål: Hvilket kontaktmateriale brukes, og hva er dets fordeler?

A: Den tar i bruk CuCr50 legeringskontakter, som har fordelene med lav slitasje, sterk lysbuemotstand og lang levetid, noe som sikrer stabil bruddytelse selv under 25kA kortslutningsstrøm

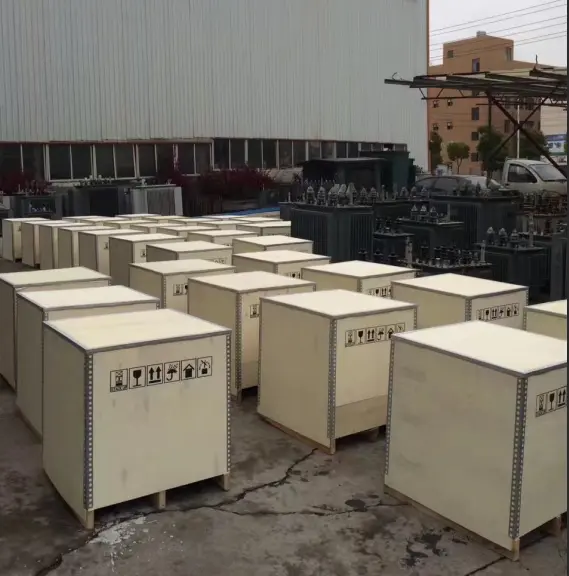

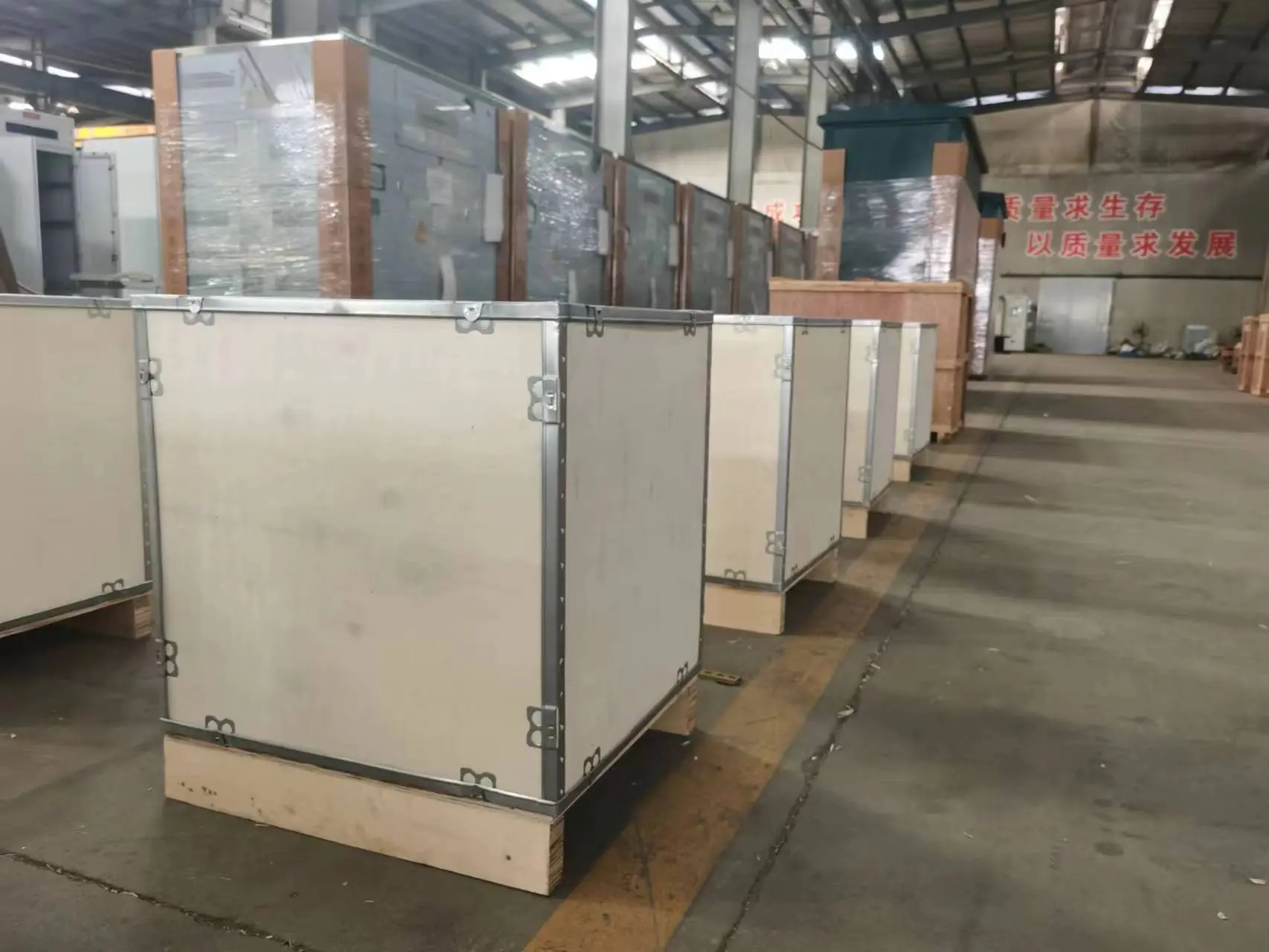

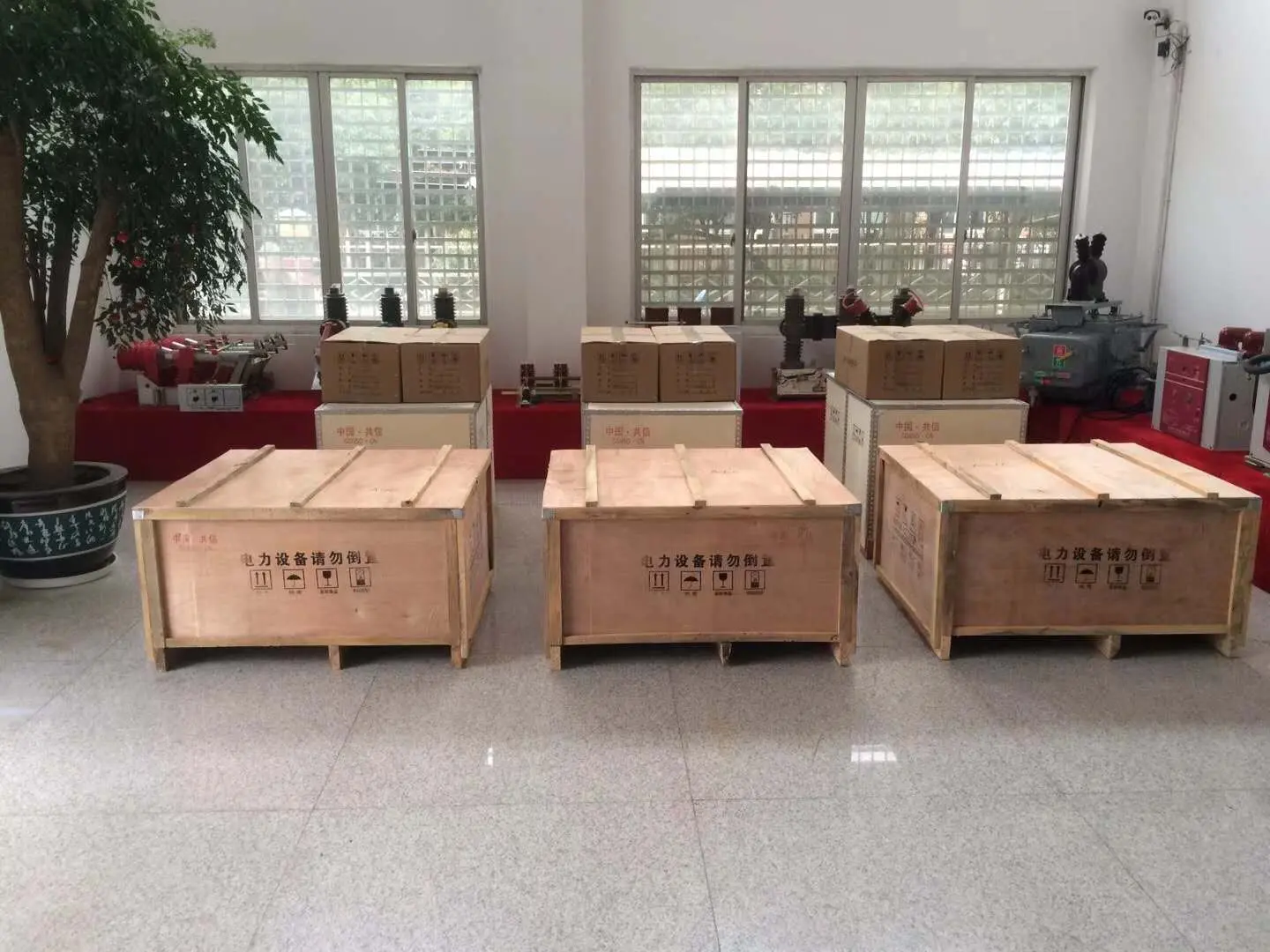

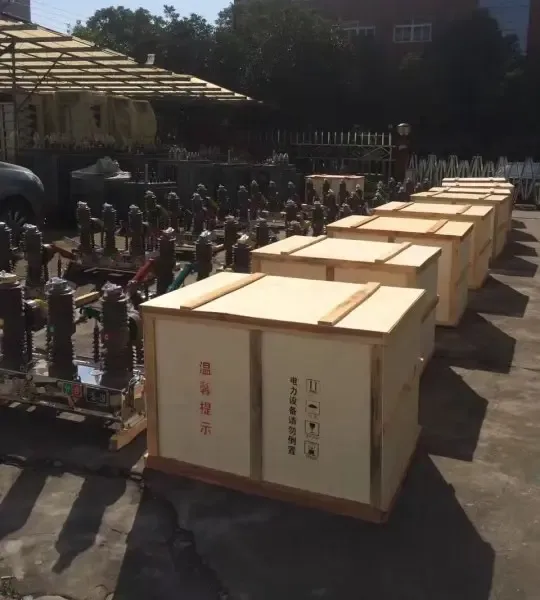

Produktemballasje og frakt:
