100 Kva Fordeling 13,8 Kv Pol Transformatorer

Grunnlagt i 2006, med 20 års teknisk akkumulering, har Wenzhou Xifa Electric Power Equipment Co., Ltd. blitt en ledende produksjonsbase for transformatorer. Vi implementerer konseptet med slank produksjon i hver produksjonsprosess for å sikre at produktene kan møte behovene til hver enkelt innkjøper. Det årlige produksjonsvolumet til fabrikken vår er så høyt som 5000 enheter. Vi har mulighet til å behandle råvarer, og kostnaden for 100 kva fordeling 13,8 kv pol transformatorer kan optimaliseres. Derfor har vi flere fordeler prismessig.

Send forespørsel

produktbeskrivelse

Denne 100 kva distribusjonstransformatoren på 13,8 kv pol har en nominell kapasitet på 100 kVA. Primærsidespenningen er 13800V (i deltaforbindelse), og sekundærsidespenningen kan være 120/240V, 240/480V eller annen tilpasningsspenning. Denne transformatoren kan kobles til et trefaset strømnett for å gi lavspentstrøm til distribusjonssystemet.

Ved bruk av høyspente porselensgjennomføringer har primærsiden av 100 kva distribusjon 13,8 kv poltransformator doble bøssinger, og sekundærsiden har tre bøssinger. Overhead distribusjonstransformatoren bruker kobberviklinger og orienterte silisiumstålkjerner, bestående av en spole og to jernkjerneringer. De tinnbelagte terminalene på primærsiden og sekundærsiden kan kobles til kobber- eller aluminiumsledere.

Som en profesjonell distribusjonstransformator har 100 Kva Distribution 13,8 Kv Pole Transformers en energisparende spolekjernedesign, som ikke bare sikrer driftsstabilitet, men også effektivt reduserer energiforbruket. Produsert med avansert teknologi, sikrer denne stangtype distribusjonstransformatoren langvarig pålitelighet og lang levetid.

Hver enhet har gjennomgått strenge, omfattende aksepttester, og vi har opprettholdt null feilfrekvens i over 10 år. I mellomtiden overholder 100 kva distribusjonstransformatoren på 13,8 kv polet IEC, ANSI og andre store internasjonale standarder, og sikrer kompatibilitet med globale strømnettsystemer.

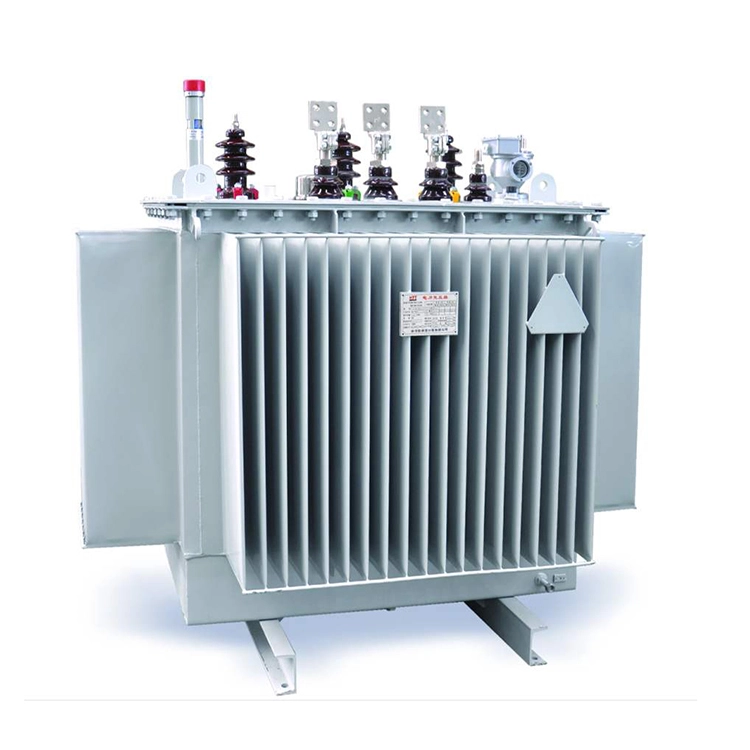

100 Kva Distribution 13 8 Kv Pole Transformers

Teknisk parameter:

Produktnavn:	100 kva fordeling 13,8 kv pol transformator
Hyppighet:	50/60 Hz
Primær sidespenning:	13,8 kV
Sekundær sidespenning:	120/240 V, 240/480 V, 380 V/400 V
Kjernetap:	≈210 W til 290 W
Viklingstap:	≈850 W til 980 W
Ingen belastningsstrøm:	1,6 % til 1,8 %
Kortslutningsimpedans:	2 % - 4 %
Viklemateriale:	Kobber eller aluminium

Spørsmål: For en 100 kva distribusjonstransformator på 13,8 kv, når du velger modell og utfører installasjonen, hvordan skal de spesifikke konfigurasjonene av sikringer, lynavledere og jordingsvern bestemmes for å møte pålitelighetskravene til strømnett i landlige eller fjerntliggende områder?

EN:

1.Sikringen velges basert på 2 til 2,5 ganger merkestrømmen til 100 kva fordeling 13,8 kv pol transformatorens høyspentside (ca. 7,25 A). Det anbefales å bruke en frafallssikring på 15 til 20 A for pålitelig å unngå eksitasjonsstøtstrømmen under stengingsoperasjonen (vanligvis 8 til 12 ganger merkestrømmen, varer innen 0,1 sekunder), samtidig som man sikrer at transformatoren raskt kan smelte og isolere i tilfelle kortslutning eller overbelastning inne i transformatoren.

2. Lynavlederen er valgt som en gapless sink oxide (MOV) type med en merkespenning på 15 kV eller 18 kV, installert på høyspentsiden mellom sikringen og 100 kva distribusjons 13,8 kv pol transformatorgjennomføring.

3. Jordingsterminalen er direkte koblet til jordingsterminalen på transformatorens kabinett for å absorbere lynnedslag eller driftsoverspenninger og begrense gjenværende spenning. Jordingsvernet krever at 100 kva distribusjon 13,8 kv pol transformatorens nøytralpunkt er direkte jordet (avhengig av systemjordingstype, som TN C eller TN S), og jordingsklemmene til huset og lynavlederen deler en enkelt jordingselektrode. Strømfrekvensens jordingsmotstand bør ikke overstige 10Ω i landlige strømnett eller 4Ω i byområder og områder med høy pålitelighet, og dermed oppnå sikker utladning av feilstrøm og beskyttelse av personell og utstyr.

Den koordinerte konfigurasjonen av disse tre elementene kan møte kravene til beskyttelse mot overstrøm, overspenning og jordingsfeil for den polmonterte transformatoren.
