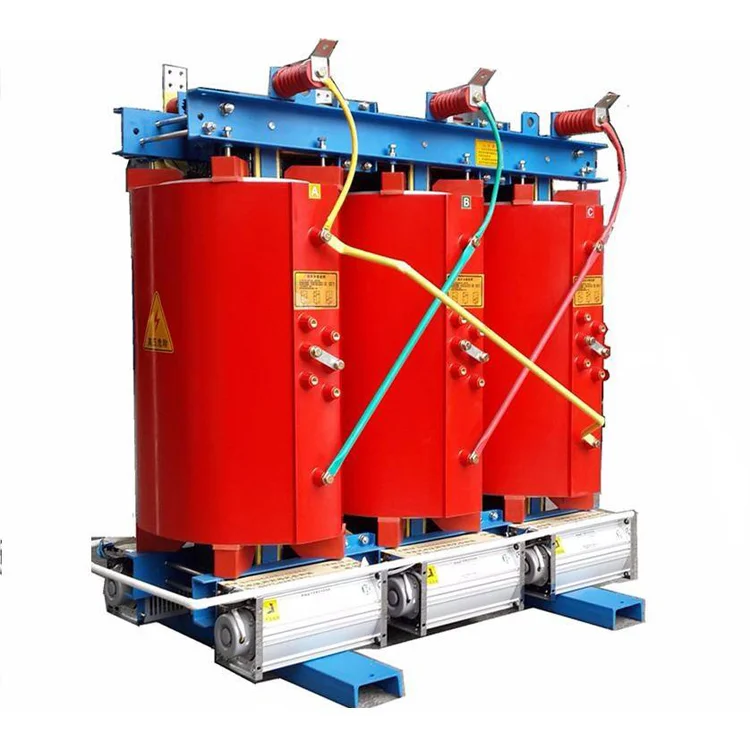

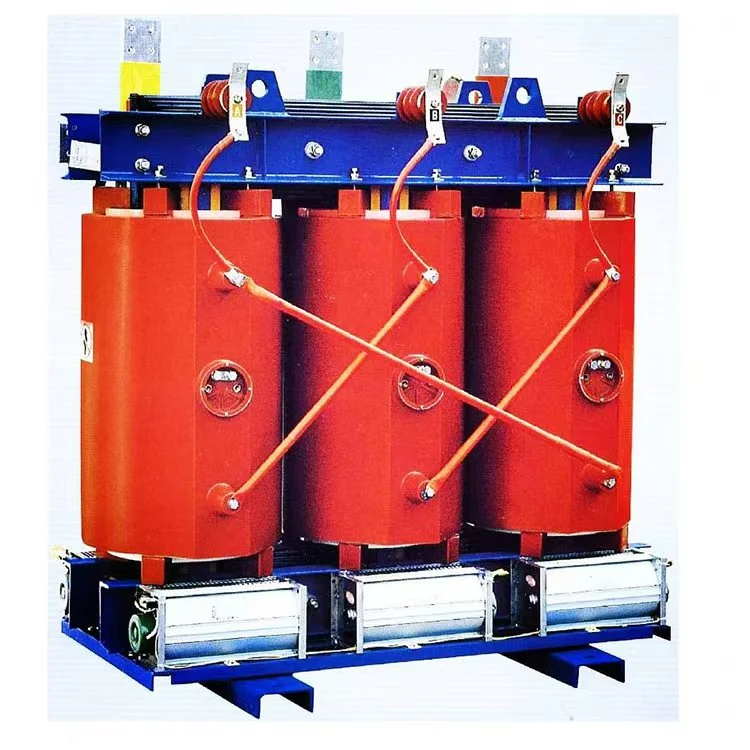

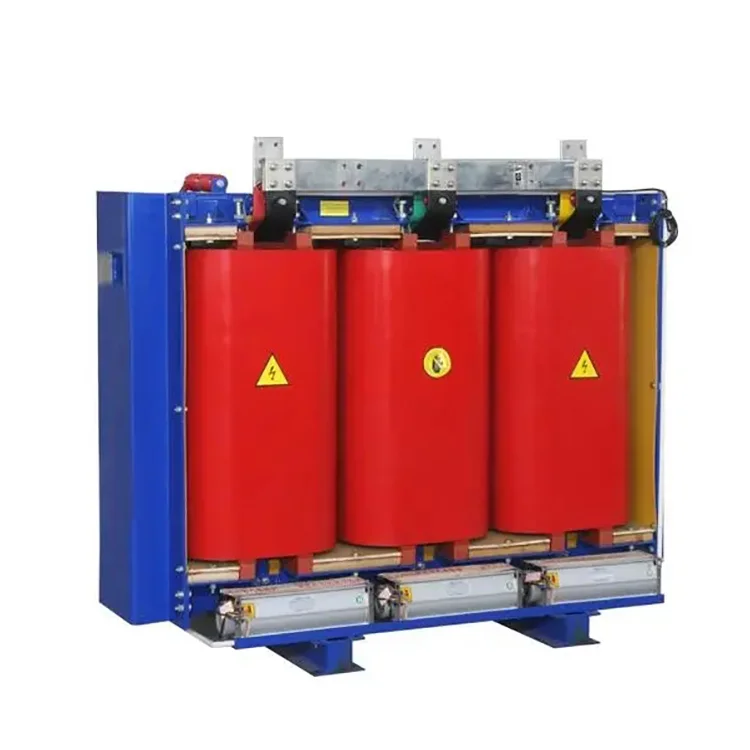

2500 KVA 11 til 0,4 KV tørrtype transformator

2500 kVA 11 til 0,4 kV tørr type transformator består hovedsakelig av følgende komponenter: transformatorkjerne, transformatorviklinger, transformatorisolasjon, transformatorledere, transformatorkjøleenhet og temperaturmåleenhet.

Spoler

Transformatorspolene på 2500 kVA 11 til 0,4 kV tørrtype er viklet på viklingsmaskiner med høy presisjon. Lavspenningsviklingen har en folieviklingskonstruksjon. For transformatorer med større kapasitet er ventilasjonskanaler reservert. Etter vikling utføres vakuumtørking. Støpe- og størkningsprosessen utføres strengt i samsvar med prosessstandarder, og sikrer at det ikke er bobler eller hulrom inne i spolene, noe som gjør at transformatoren kan oppnå optimal drift.

Kjerne

Kjernen i denne serien med 2500 kVA 11 til 0,4 kV tørrtransformatorer er laget av høykvalitets kornorienterte kaldvalsede silisiumstålplater med høy permeabilitet. Avanserte skjærelinjer i silisiumstål og en 45° helt gjæret trinnstablingsteknikk er tatt i bruk. Kjernebenene er bundet med klasse F enveis glassfibertape, og en ny struktur av trekkplater uten stansehull på kjerneåket brukes til festing. Kjerneoverflaten er belagt med epoksyharpiks, som reduserer påvirkningen av lekkasjefluks, optimaliserer effektivt den magnetiske kretsfordelingen og reduserer kjernestøy, ingen belastningstap og tomgangsstrøm. Dette forbedrer utseendekvaliteten til distribusjonstransformatoren betydelig.

Høyspenningsvikling

Høyspentviklingen på 2500 kVA 11 til 0,4 kV tørrtransformator har en segmentert lagstruktur, som reduserer spenningen mellom lagene i viklingen betraktelig. Den er dannet av vakuumstøpt epoksyharpiks med fyllstoff, som reduserer det indre partielle utladningsnivået til viklingen og forbedrer den elektriske ytelsen til spolen. Isolasjonen mellom viklingslagene bruker DMD epoksyharpiks prepreg-duk, som øker motstandskraften. Vikleoverflaten er fylt med netting av glassfiber, noe som forbedrer støtfastheten til spolen, og forbedrer kortslutningsmotstanden til distribusjonstransformatoren. Spolen tørker aldri ut eller sprekker.

Lavspenningsvikling:

Lavspenningsviklingen har en foliekonstruksjon. Radielle kjølekanaler brukes i spolen for å forbedre varmeavledningsevnen. Isolasjonen mellom lagene av 2500 kVA 11 til 0,4 kV tørrtype transformatorens lavspenningsvikling bruker DMD epoksyharpiks prepreg-duk. Endene er forseglet og pottet med epoksyharpiks, noe som resulterer i integrert herdet forming.

Produktparametere:

Produserer utstyr

Halvferdig produkt

Beskyttelsesskap IP21

Transformatorkjerne

Transformatorvikling

Testsenter

Vikle verksted
