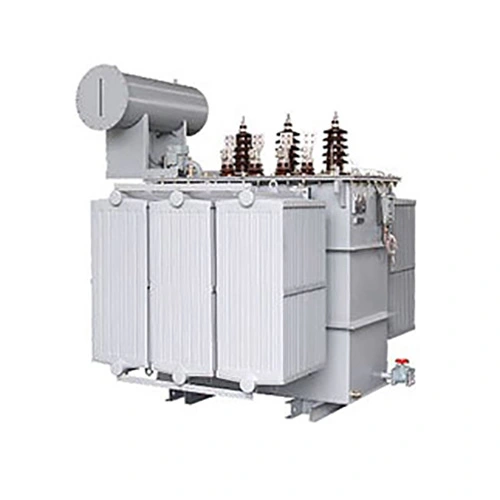

33kv 35kv 2000 Kva Oljeneddykket krafttransformator

Wenzhou XiFa Electrical Power Equipment Co., Ltd produserer og leverer 33kv 35kv 2000 kva oljenedsenket krafttransformator med rask levering og for bruksprosjekt. WenZhou XiFa ville sjekke den tekniske spesifikasjonen fra terminalbrukere, hvorav den 2000 kva oljenedsenkede transformatoren ville bli designet og produsert for å tåle tunge industrielle belastninger, spenningssvingninger og tøffe utendørsmiljøer, som 50 ℃ høy temperatur, sandstorm, fuktig varme og stor høyde. Før hver 33kv 35kv 2000 kva oljenedsenket krafttransformator levert, ville fabrikktesten kjøres og eksportklar dokumentasjon sendes til EPC-entreprenører.

Send forespørsel

produktbeskrivelse

En 33kv 35kv 2000 kva oljenedsenket krafttransformator er et kraftutstyr der kjernen og viklingene er helt nedsenket i isolerende olje. Oljen tjener flere formål, som inkluderer elektrisk isolasjon, varmeavledning og komponentbeskyttelse. Driftsprinsippet er basert på elektromagnetisk induksjon. Når vekselstrøm påføres primærviklingen, genereres en vekslende magnetisk fluks inne i kjernen. Dette skiftende magnetiske feltet induserer en spenning i sekundærviklingen. Det muliggjør overføring og konvertering av elektrisk energi.

Den isolerende oljen spiller en viktig rolle gjennom denne prosessen. Den isolerer strømførende komponenter og fjerner samtidig varmen som genereres under drift. Takket være disse egenskapene er A 33kv 35kv 2000 kva oljenedsenkede krafttransformatorer mye brukt i kraftproduksjonsanlegg, transformatorstasjoner, industrielle distribusjonsnettverk og andre applikasjoner som krever pålitelig høyspenning og kraftoverføring med høy kapasitet.

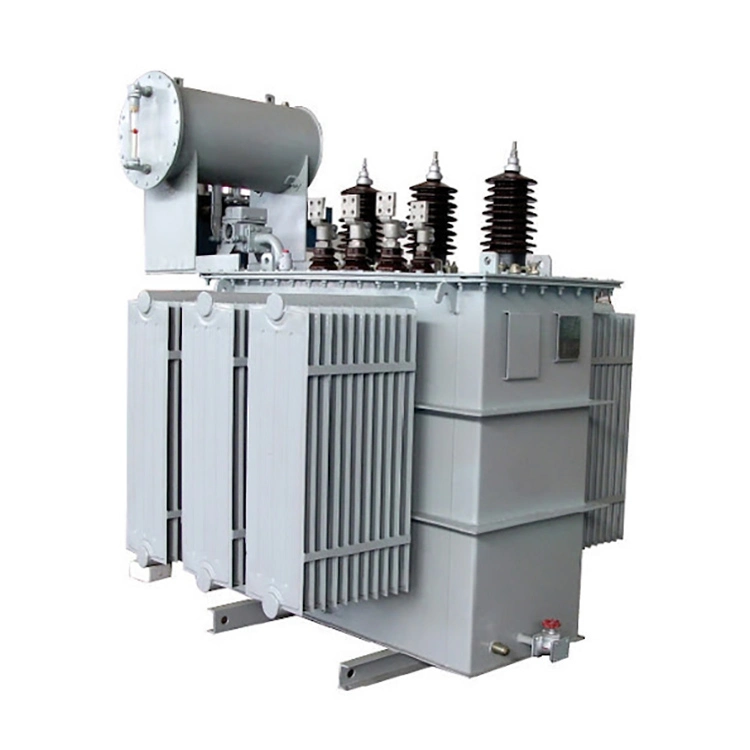

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Teknisk spesifikasjon:

Produktnavn		33kv 35kv 2000 kva oljenedsenket krafttransformator
Nominell effekt		2000 kVA
HV merkespenning		33 kV 35 kV
LV merkespenning		400/230 V
Vektorgruppe		Dyn11
Trykk på Changer	Type	OCTC eller OLTC
	HV spenningsområde	±2×2,5%; ±3×2,5 %
Effektivitet ved full belastning		≥ 99 %
Impedans		6,5 % med 10 % toleranse
Tjenestetype		Kontinuerlig plikt
Montering		Utendørs bakkemontert

Struktur og driftsprinsipp:

En 33kv 35kv 2000 kva oljenedsenket krafttransformator består av flere nøkkelkomponenter, hvorav transformatoren inkluderer den magnetiske kjernen, viklingene, oljetanken, konservatoren, foringene, trinnkobleren og gassreléet.

Basert på strukturell design er 33kv 35kv 2000 kva oljenedsenkede krafttransformatorer generelt delt inn i to kategorier. Den første er transformatoren av kjernetypen, der viklingene omgir den magnetiske kjernen. Denne designen er den mest brukte i moderne kraftsystemer. Den andre er transformatoren av skalltypen, der den magnetiske kjernen omgir viklingene og brukes vanligvis i spesialiserte applikasjoner.

Hver komponent brukes en viktig funksjon. Oljetanken lagrer den isolerende oljen og skal gi utmerket tetningsytelse. Konservatoren imøtekommer ikke bare endringer i oljevolum forårsaket av temperaturvariasjoner, men bidrar også til å opprettholde et stabilt oljenivå. Bøsninger lar elektriske ledere passere gjennom 33kv 35kv 2000 kva oljenedsenket krafttransformatorkapsling mens de opprettholder sikker isolasjon mellom strømførende ledere og jordede metalldeler.

De isolerende og kjølende funksjonene til transformatorolje oppnås gjennom dens fysiske egenskaper. Dens høye dielektriske styrke gir effektiv elektrisk isolasjon mellom strømførende komponenter. Samtidig gir dens lave viskositet jevn sirkulasjon gjennom den oljenedsenkede transformatoren, noe som muliggjør effektiv varmeoverføring. Under drift strømmer oljen rundt viklingene og kjernen, for å absorbere varme og føre den til radiatorer. I tillegg frigjøres varmen til det omkringliggende miljøet gjennom naturlig luftkjøling eller forbedrede kjølesystemer når det er nødvendig.
