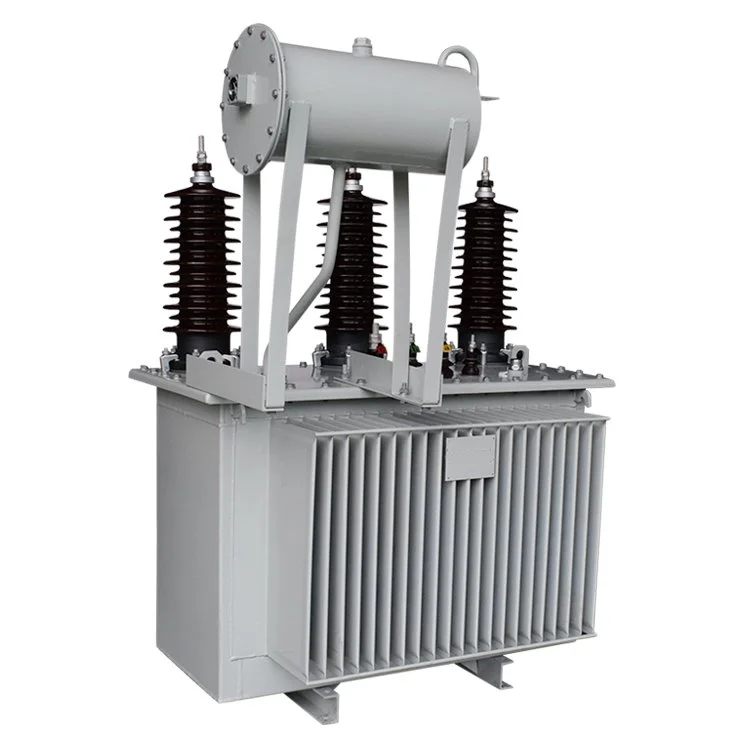

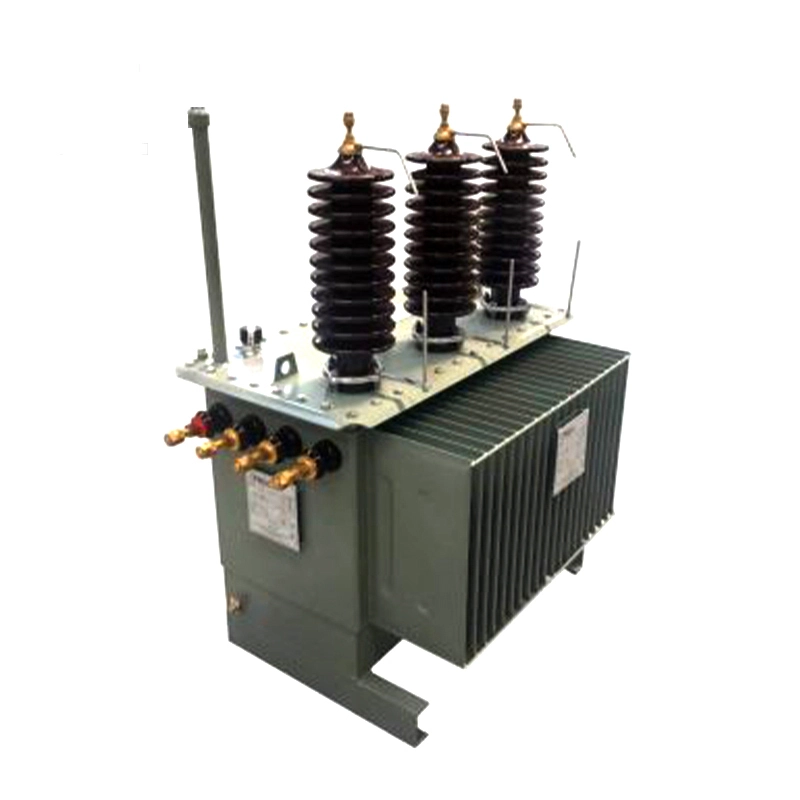

33kv 50kva Two Winding Olje Nedsenket Transformator

Inspeksjon og testing før igangsetting av 33kv 50kva oljenedsenkede transformatorer

1. Visuell inspeksjon av utseende og struktur

En omfattende visuell inspeksjon skal utføres for å sikre at den 33kv 50kva to-viklings oljenedsenkede transformatoren er fri for synlig skade, deformasjon eller oljelekkasje. Alle eksterne komponenter, inkludert tank, radiatorer, bøssinger og trykkavlastningsanordning, skal kontrolleres for å bekrefte at de er i god stand og riktig installert. Alle mekaniske forbindelser skal verifiseres for tetthet. I tillegg skal jordingssystemet inspiseres for å sikre at det er riktig installert og gir pålitelig jording, noe som er avgjørende for driftssikkerhet.

2. Isolasjonsmotstandstest

Isolasjonsmotstandstesten er en nøkkelmetode for å evaluere tilstanden til 33kv 50kva to-viklings oljenedsenket transformatorisolasjonssystem. Et megohmmeter skal brukes til å måle isolasjonsmotstanden mellom fase til fase og også mellom hver fase til jorden. De oppnådde verdiene skal sammenlignes med produsentens spesifiserte referansedata for å bekrefte at isolasjonsytelsen oppfyller de nødvendige standardene.

3. Dielektrisk dissipasjonsfaktortest

Den dielektriske tapstesten, som også kalles tan δ-testen, brukes til å vurdere fuktinntrenging, isolasjonsaldring eller mulig delvis utladning i den 33 kv 50 kva to-viklings-oljenedsenkede transformatoren. Ved å måle den dielektriske spredningsfaktoren kan tilstanden til isolasjonsmaterialene evalueres mer omfattende. Denne testen utføres typisk sammen med isolasjonsmotstandstesten for å få en mer fullstendig vurdering av isolasjonshelsen.

4. Verifisering av svingforhold og vektorgruppe

Transformatorens omdreiningsforhold skal verifiseres for å sikre samsvar med designspesifikasjonene, som inkluderer bekreftelse av riktig forhold mellom primærspennings- og sekundærspenningsviklingene til 33kv 50kva to-viklings oljenedsenkede transformatorer. Samtidig skal vektorgruppen kontrolleres for å sikre riktig faseforskyvning og korrekt tilkobling av trefaseviklingene, i samsvar med kravene til kraftsystemet.

5. Ingen belastningstest

Testen uten belastning utføres med 33 kv 50 kva to-viklings oljenedsenket transformator aktivert på primærsiden mens sekundærsiden forblir åpen. Hensikten er å måle ingen belastningsstrøm og ingen belastningstap. Denne testen gir viktig informasjon om kvaliteten på kjernen, magnetisk fluksfordeling og viklingssymmetri. Det hjelper også med å identifisere mulige abnormiteter i den magnetiske kretsen.

6. Kortslutningstest

Under kortslutningstesten påføres en redusert spenning til primærspenningsviklingen mens sekundærspenningsviklingen kortsluttes, noe som tillater måling av kortslutningsimpedans og belastningstap. Testen gir verdifulle data om ytelsen til en 33kv 50kva to-vikling oljenedsenket transformator under belastningsforhold, som inkluderer termisk oppførsel, kortslutningsmotstandsevne og mekanisk styrke til viklingene.

7. Oljekvalitetsanalyse og oljenivåinspeksjon

For 33 kv 50 kva to-viklede oljenedsenkede transformatorer påvirker tilstanden til den isolerende oljen direkte driftsytelsen og levetiden. Før idriftsettelse skal det tas oljeprøver for laboratorieanalyse for å kontrollere parametere som fuktighetsinnhold, surhet og urenheter. Alle resultater skal være i samsvar med gjeldende standarder. I tillegg skal oljenivået inne i tanken verifiseres for å sikre at det er innenfor det nødvendige området, noe som garanterer effektiv kjøling og isolasjon under drift.

Oppsummert må en rekke strenge inspeksjoner og tester fullføres før en 33kv 50kva to-viklings oljenedsenket transformator tas i bruk. Disse prosedyrene sikrer stabil ytelse, driftssikkerhet og langsiktig pålitelighet. Riktig testing før igangkjøring reduserer ikke bare risikoen for potensielle feil, men gir også et solid grunnlag for sikker og effektiv langsiktig drift av den 33 kv 50 kva to-viklingene oljenedsenkede transformatoren.

Teknisk spesifikasjon:
