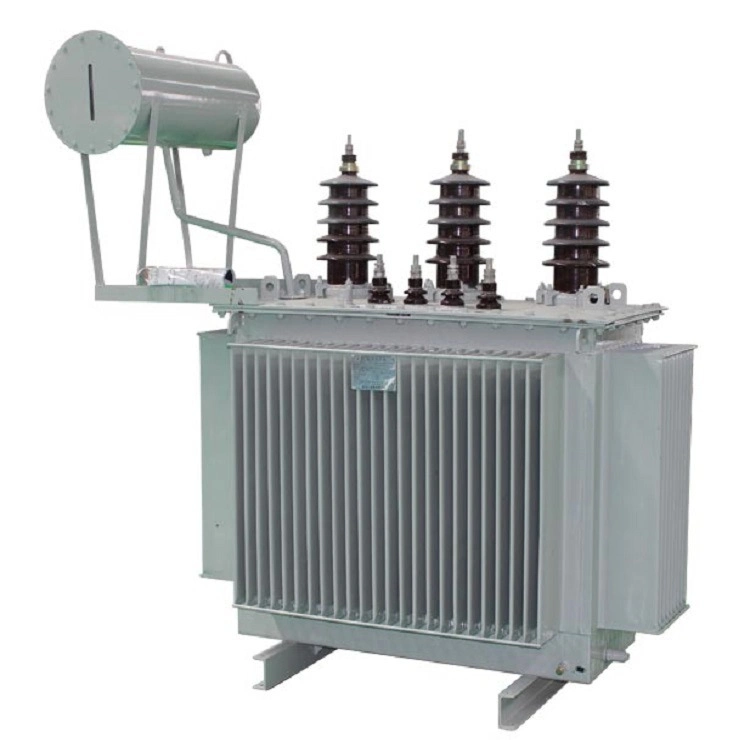

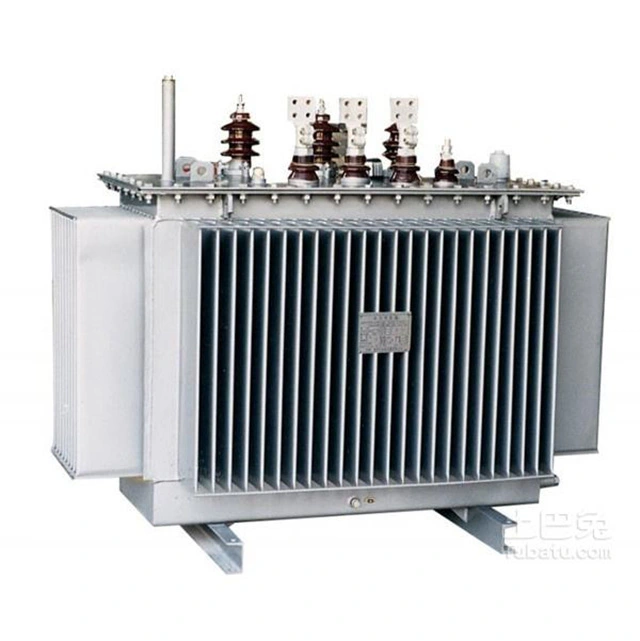

500kva distribusjon elektrisk krafttransformator

500kva distribusjonselektrisk krafttransformator har følgende hovedfordeler: avansert isolasjonsteknologi for økt sikkerhet. Lav støydrift og minimalt vedlikeholdsbehov. Den er spesielt utviklet for effektiv drift i kommersielle og industrielle miljøer, med en kapasitet på 500 kVA som tilbyr både kostnadseffektivitet og miljøytelse.

Brukere kan velge aluminiumsviklinger for å oppnå en balanse mellom kostnad og effektivitet, eller kobberviklinger for bedre ledningsevne, lavere tap og overlegen varmebestandighet.

Temperaturøkningen kan velges som 150 ℃, 115 ℃ eller 80 ℃. Sistnevnte kan forbedre effektiviteten og forlenge isolasjonens levetid under høye omgivelsestemperaturer eller kontinuerlige belastninger, og kan bruke materialer opp til 220°C eller høyere kvaliteter.

Kapslingstypene av 500kva distribusjonselektrisk krafttransformator inkluderer ventilerte NEMA 1-skap egnet for innendørs tørre miljøer, NEMA 3R-skap med regntette deksler egnet for utendørs/fuktige miljøer, og helt lukkede skap egnet for støvtette, fuktsikre, korrosive eller farlige områder.

Teknisk parameter:

Hvorfor ikke bruke et helt stykke silisiumstål som kjerne, i stedet for å bearbeide det til et ark?

Dette er fordi en arklignende kjerne kan redusere en annen type jerntap "virvelstrømstap". Når den elektriske distribusjonstransformatoren på 500kva fungerer, er det en vekselstrøm i spolen, og den magnetiske fluksen den genererer er naturlig vekselvis. Denne skiftende magnetiske fluksen genererer en indusert strøm i jernkjernen. Den induserte strømmen som genereres i jernkjernen sirkulerer i et sirkulært mønster innenfor planet vinkelrett på den magnetiske fluksen, så det kalles en virvelstrøm. Virvelstrømstap gjør også at jernkjernen varmes opp.

For å redusere virvelstrømstapet er jernkjerne til den elektriske krafttransformatoren på 500kva laget ved å stable gjensidig isolerte silisiumstålplater, slik at virvelstrømmen flyter i en smal, langstrakt krets gjennom et mindre tverrsnitt, og øker dermed motstanden på virvelstrømbanen. Samtidig øker silisiumet i silisiumstålet materialets resistivitet, noe som også spiller en rolle for å redusere virvelstrømmen.

For 500kva distribusjonselektriske krafttransformatorkjerner velges vanligvis 0,35 mm tykke kaldvalsede silisiumstålplater. I henhold til størrelsen på den nødvendige kjernen kuttes den i et langt ark. I teorien, for å redusere virvelstrøm, jo ​​tynnere silisiumstålplate og smalere overlappende platestrimler, jo bedre effekt. Dette reduserer ikke bare virvelstrømstap, senker temperaturøkningen, men sparer også materialet til silisiumstålplater.

Men når du lager transformatorkjerner av silisiumstålplater, er det ikke bare basert på de ovennevnte gunstige faktorene, fordi å lage jernkjernen på denne måten vil øke arbeidstiden betraktelig og redusere det effektive tverrsnittet av jernkjernen. Derfor, når du lager transformatorkjerner med silisiumstålplater, er det nødvendig å vurdere den spesifikke situasjonen, veie fordeler og ulemper og velge den optimale størrelsen.
