11kv 1000 Kva på Load Tap Change Power Transformer

Wenzhou Xifa Electric Power Equipment Co., Ltd. er et pålitelig selskap med 20 års erfaring innen 11kv 1000 kva på produksjon av krafttransformatorer for kraftuttak. Profesjonelt har vi dannet et ingeniørteam som skal være ansvarlig for design av transformatorer, for å sikre sikker og effektiv drift. I mellomtiden kontrollerer en gruppe dyktige arbeidere kvaliteten strengt under produktproduksjonsprosessen. I løpet av tjue år har det nesten ikke vært noen ettersalgsproblemer, og det har fått et veldig godt rykte i Kina.

Send forespørsel

produktbeskrivelse

Kjernen av 11kv 1000 kva på krafttransformator for belastningstapskifte bruker alle høykvalitets kornorienterte kaldvalsede silisiumstålplater. Strukturen er helt skråstilt og uten hull, og kjernen er trinnformet i flere nivåer, med tre eller fem sømmer. Lufttapet og støyen er lav. Den rullede kjernen rulles direkte ved hjelp av spesialutstyr, uten sømmer, noe som reduserer magnetisk motstand og resulterer i lavt lufttap.

Viklinger bruker kobbertråd av høy kvalitet. De lages ved å trekke oksygenfrie kobberstaver eller kobberspiraler. Formene inkluderer sylindriske, nye spiral- og splittetyper, osv., som sikrer at 11kv 1000 kva på krafttransformatoren har tilstrekkelig elektrisk styrke, mekanisk styrke og varmeavledningskapasitet.

Oljetanken er laget av høykvalitets stålplater sveiset sammen. Varmeavledningskomponentene bruker chip-type varmeavledere, ekspansjonskjølere eller korrugerte oljetanker. Oljetanken gjennomgår pålitelige tettetester på fabrikken. Etter at den indre og ytre overflaten er syrevasket og fosfatert, males 11kv 1000 kva på krafttransformatoren for belastningsskifte med tre base- og ett overflatebelegg, som er både korrosjonsbestandig og elegant.

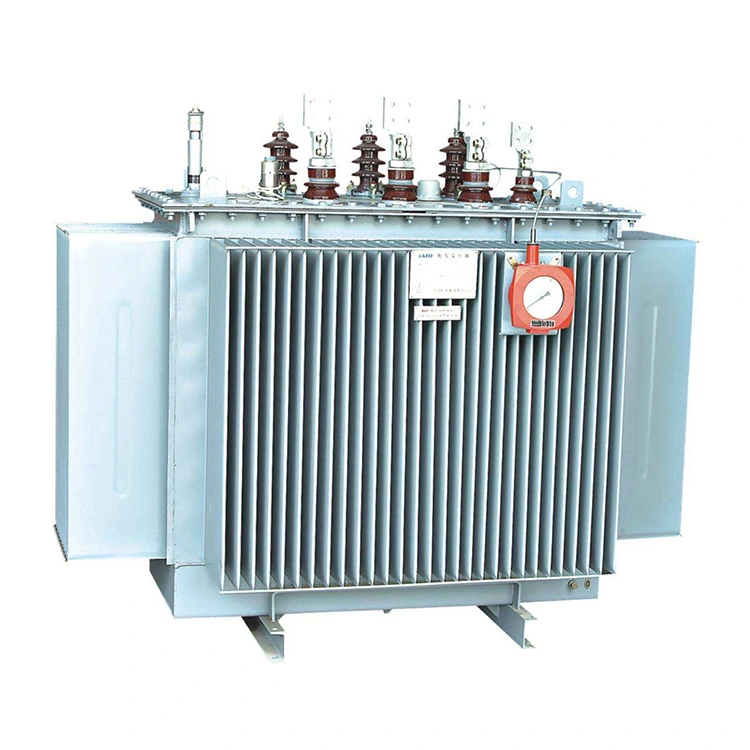

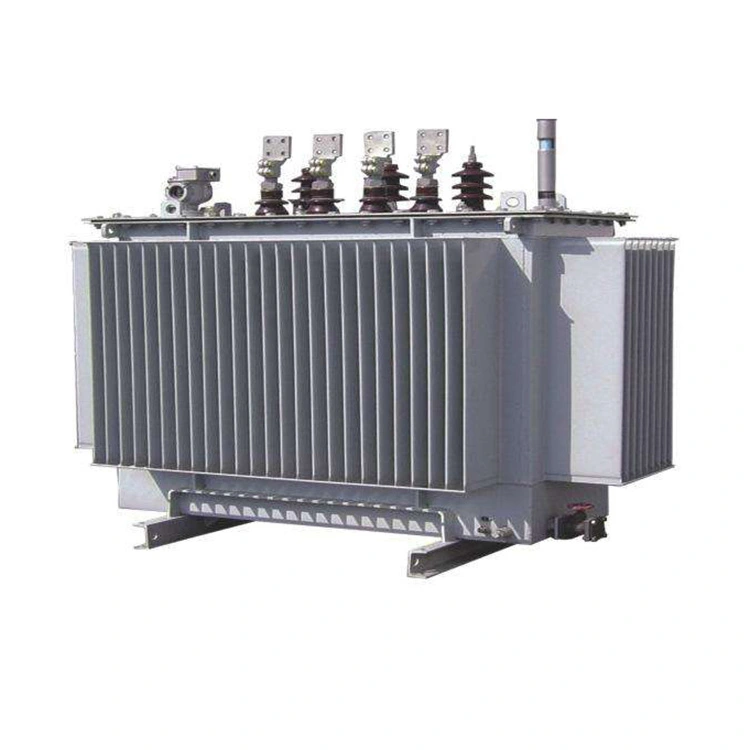

11kv 1000 Kva On Load Tap Change Power Transformer

Teknisk spesifikasjon:

Produktnavn	11kv 1000 kva på lasttappskifte krafttransformator
Høy spenning	11 kV
Trykk på	±4×2,5 %
Lav spenning	0,4 kV
Koble til gruppe	Yyn0; Dyn11
Tom laststrøm	0,6 %
Tap uten belastning	≤0,8 kW
Lasttap	≤10,3 kW
Impedansspenning	4,5 %

Spørsmål: Hvorfor brukes silisiumstålplater som kjernen i 11kv 1000 kva på krafttransformatorer for belastningsskifte?

A: De vanlige transformatorkjernene er vanligvis laget av silisiumstålplater. Silisiumstål er en type stål som inneholder silisium, med silisiuminnholdet fra 0,8 % til 4,8 %. Å bruke silisiumstål som kjernen i en transformator er fordi silisiumstål i seg selv er et svært magnetisk materiale. I en strømførende spole kan den generere en stor magnetisk induksjonsintensitet, og dermed redusere volumet til transformatoren.

Vi vet at krafttransformatoren på 11kv 1000 kva i virkeligheten fungerer under vekselstrøm. Effekttap oppstår ikke bare i spolens motstand, men er også tilstede i jernkjernen på grunn av den vekslende elektromagnetiske påvirkningen. Krafttapet i jernkjernen kalles vanligvis "jerntap", og det er forårsaket av to årsaker: den ene er "hysteresestap", og den andre er "virvelstrømstap".

Hysterese tap er jerntapet generert av kjernen under magnetisering på grunn av hysterese-fenomenet. Størrelsen på dette tapet er proporsjonal med arealet som er omsluttet av den magnetiske hysteresesløyfen til materialet. Den magnetiske hystereseløkken av silisiumstål er smal, så å bruke den som kjernen i en transformator resulterer i mindre hysterese tap, noe som reduserer oppvarmingsgraden betydelig.

I mellomtiden, på grunn av tilstedeværelsen av silisiumelementer, kan silisiumstål øke motstanden til jernkjernematerialet betydelig, effektivt undertrykke de induserte virvelstrømmene som genereres av det vekslende magnetfeltet i jernkjernen, og redusere virvelstrømstap i stor grad.

Den laminerte og stablede strukturen av silisiumstålplater, kombinert med deres egne lavtapskarakteristikk, gjør at 11kv 1000 kva på krafttransformatorens jernkjerne kan ha en lavere temperaturøkning under strømfrekvensforhold og drive mer energieffektivt og stabilt.
