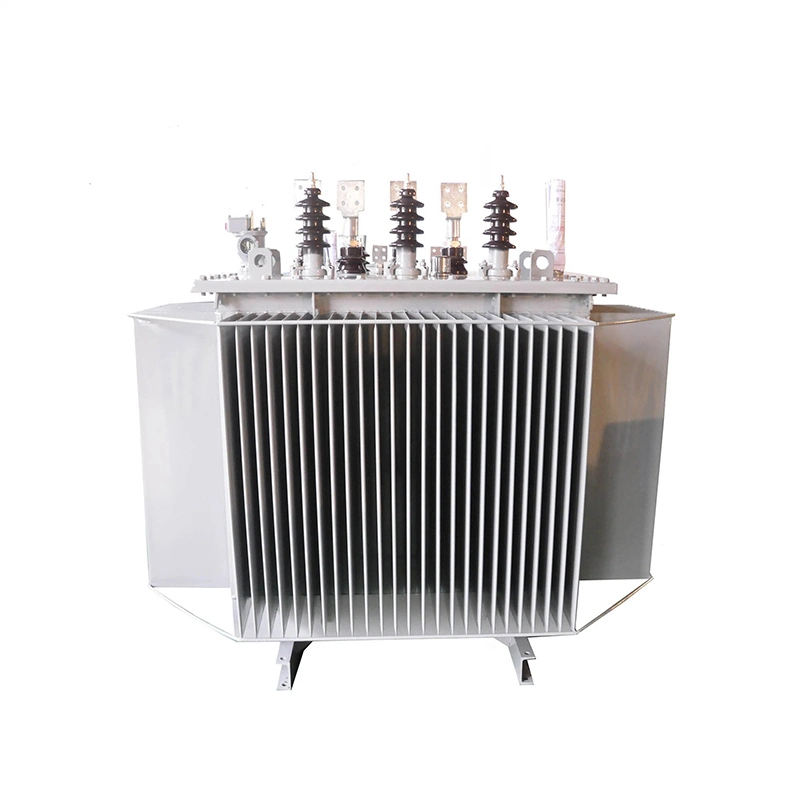

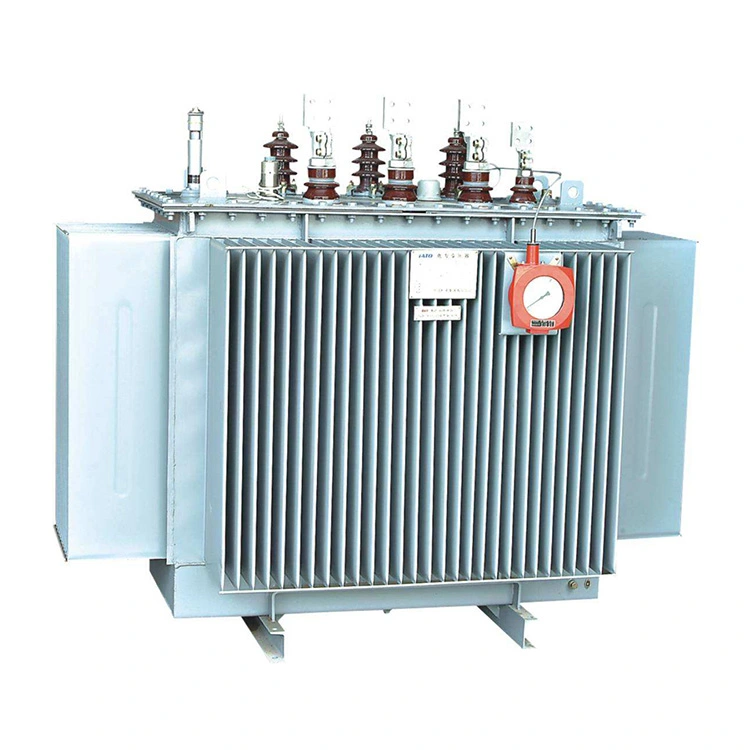

22kv Power Transformer 1000kva Olje nedsenket

Kjernen av 22kv krafttransformator 1000kva olje nedsenket er laget av kornorientert kaldvalset ferritt-magnetkjerne med høy magnetisk absorpsjon. Kjernen er med helskrående fugestruktur av laminerte kjerner. Kjernesøylen har et flernivåtrinns sirkulært tverrsnitt, og åket og kjernen har samme tverrsnittsareal.

22kv krafttransformator 1000kva oljenedsenket har en oljetank sammensatt av bølgete vegger. Interiøret er belagt med støvtett maling og malingslaget er sterkt. Den bølgete kjøleribben har en kjølende effekt og dens seighet kan kompensere for vektendringene til transformatoroljen forårsaket av temperaturregulering i omgivelsene.

Derfor har den forseglede transformatoren ikke et oljereservoar, noe som reduserer den totale relative høyden til transformatoren. Når 22kv krafttransformatoren 1000kva olje nedsenket er pakket, blir vakuumoljefyllingsprosesseringsteknologien tatt i bruk, og fjerner fullstendig fuktigheten i transformatoren, og transformatoroljen kommer ikke i kontakt med luften.

Dette forhindrer effektivt at vann og oksygen kommer inn i transformatoren og forårsaker at isolasjonen til transformatoren kontinuerlig forringes. Transformatoroljen vil sannsynligvis eldes, så det er ikke nødvendig å utføre vanlige oljeprøvetester.

22kv krafttransformator 1000kva oljenedsenket teknisk parameter:

Hvorfor er jernkjernen i 22kv krafttransformator 1000kva olje nedsenket jordet?

Når en krafttransformator fungerer normalt, må jernkjernen ha et pålitelig jordingspunkt. Uten jording ville den flytende spenningen mellom jernkjernen og bakken forårsake periodisk sammenbruddsutladning mellom jernkjernen og bakken. Når jernkjernen er jordet på bare ett punkt, er muligheten for å danne et flytende potensial på jernkjernen eliminert. Men når jernkjernen har mer enn ett jordingspunkt, vil det ujevne potensialet mellom jernkjernene danne en sirkulerende strøm mellom jordingspunktene, noe som forårsaker overoppheting ved flere jordingspunkter i jernkjernen. Dette kan føre til en flerpunkts jordingsfeil der jernkjernen kortslutter, noe som resulterer i økt jerntap, noe som alvorlig påvirker ytelsen og normal drift av transformatoren, og kan til og med forårsake en snuble på grunn av en kraftig gasspåvirkning.

Den brente og smeltede lokale jernkjernen kan forårsake kortslutning mellom jernsponene, øke jerntapet og alvorlig påvirke ytelsen og normal drift av transformatoren, noe som krever utskifting av silisiumstålplatene i jernkjernen for reparasjon. Derfor er 22kv krafttransformator 1000kva olje nedsenket ikke tillatt å ha flere jordingspunkter; den kan bare ha og må ha nøyaktig ett jordingspunkt.

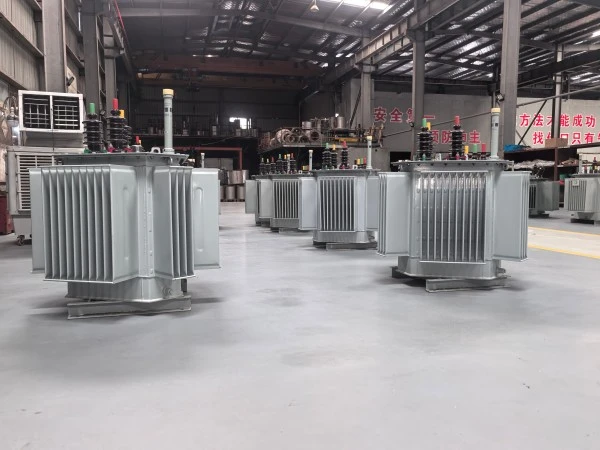

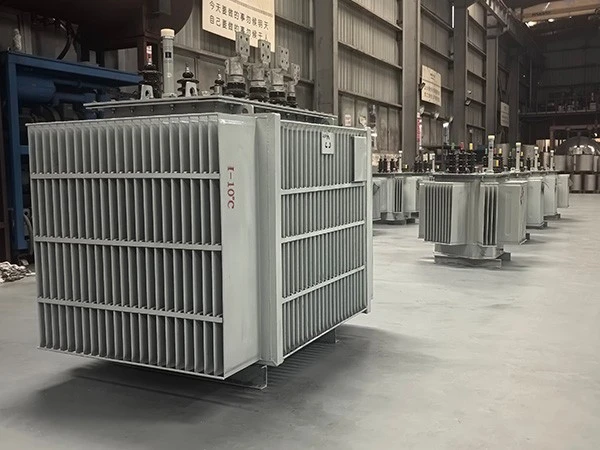

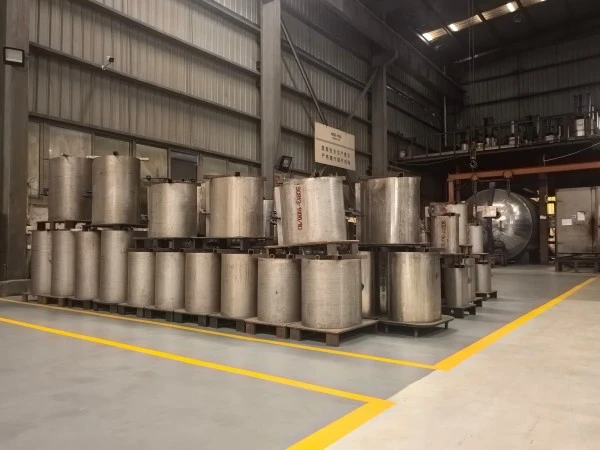

Verksted

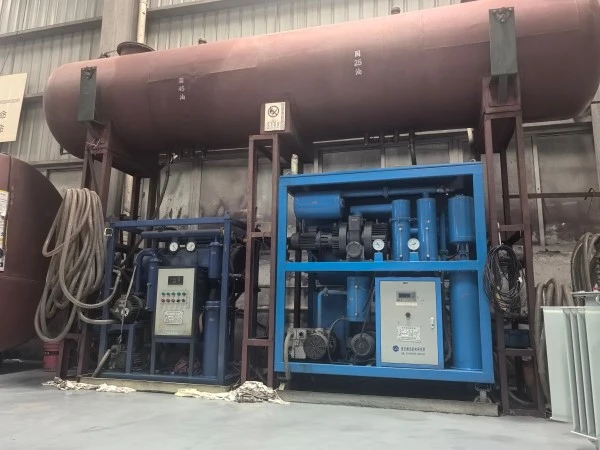

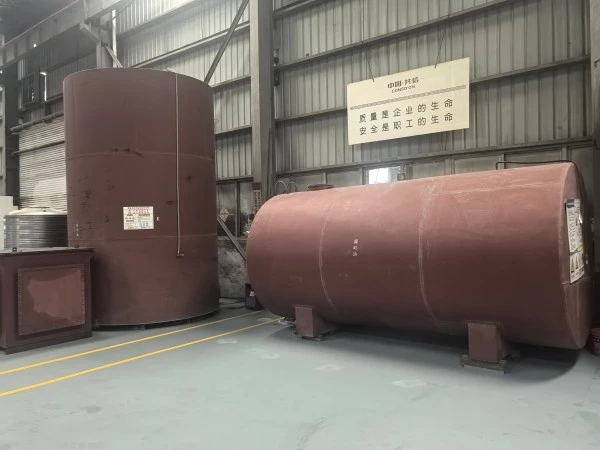

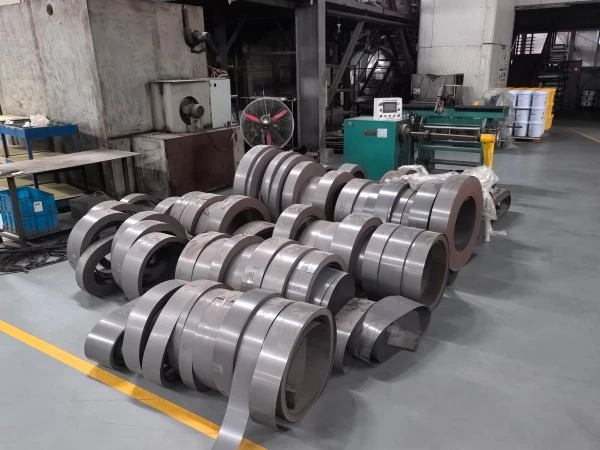

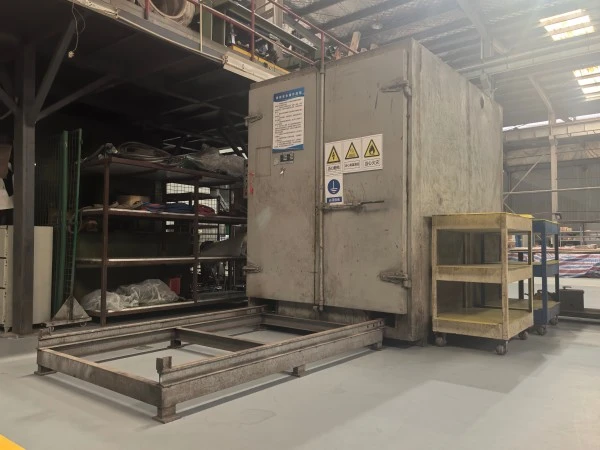

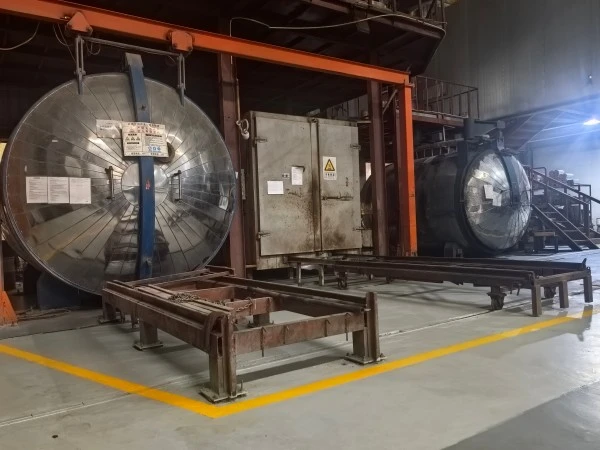

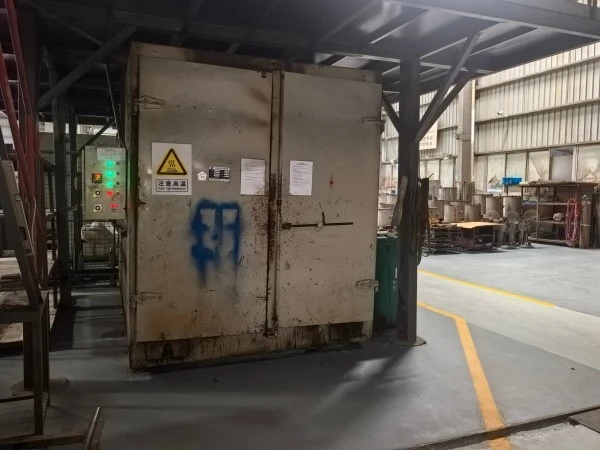

Utstyr

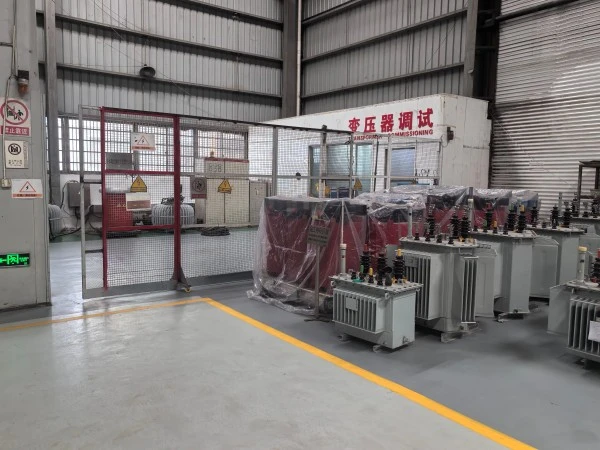

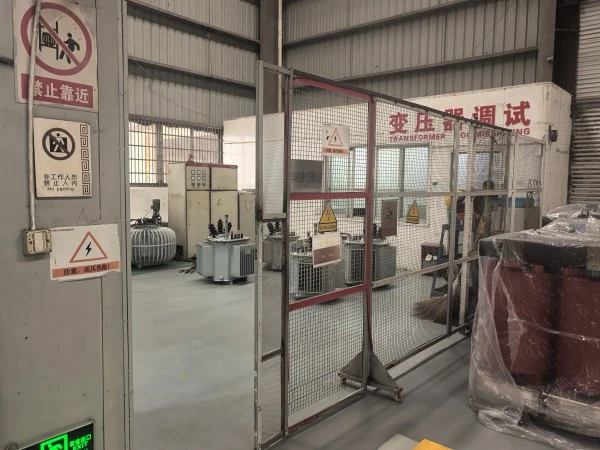

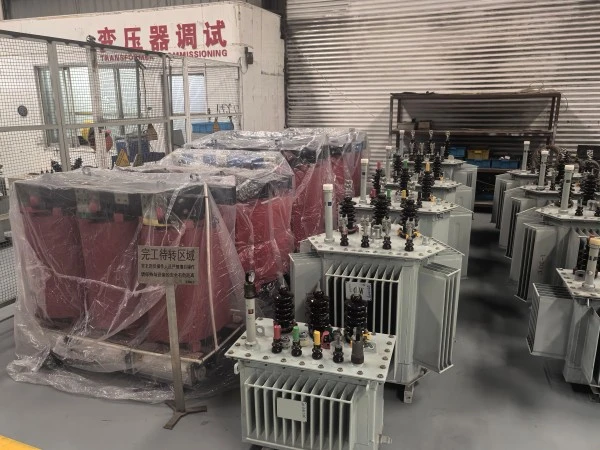

Test
