10kv 1600kva oljenedsenket krafttransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd., basert i Wenzhou, Zhejiang-provinsen, er en fremragende transformatorprodusent kjent for pålitelighet. Vi har levert transformatorer av høy kvalitet og rimelige priser til offentlige og personlige prosjekter over hele verden i nesten 20 år, og har fått et rykte for å være fortreffelig. Selskapet har introdusert avanserte teknologier fra både nasjonale og internasjonale kilder, brukt de nyeste materialene og optimert designet for å produsere 10kv 1600kva oljenedsenket krafttransformator. Dette har gjort produktstrukturen mer fornuftig, og forbedret den elektriske styrken, den mekaniske styrken og varmeavledningskapasiteten til produktet betydelig.

Send forespørsel

produktbeskrivelse

Kjernen i 10kv 1600kva oljenedsenket krafttransformator er laget ved å stable høykvalitets kaldvalsede silisiumstålplater. Dette reduserer ubelastet tap og strøm uten belastning betydelig. Kjernen er bundet sammen for å sikre dens tetthet og minimere støy. Både høyspennings- og lavspenningsviklingene er viklet med oksygenfritt kobber. Lavspenningsviklingen bruker en dobbel spiral eller fire spiralstruktur, mens høyspenningsviklingen bruker en flerlags sylindrisk struktur.

Den 10kv 1600kva oljenedsenkede krafttransformatorkoblingen bruker Dyn11-teknologien, som reduserer virkningen av harmoniske på strømnettet og forbedrer strømforsyningskvaliteten. Den vedtar en fullstendig forseglet struktur, som forlenger levetiden.

10kv 1600kva oljenedsenket krafttransformator er vedlikeholdsfri og den faktiske målte støyen er lavere enn standarden. I motsetning til vanlige oljenedsenkede transformatorer, krever fullstendig forseglede transformatorer ingen oljetank. Endringer i oljevolum kan justeres automatisk og kompenseres av elastisiteten til de korrugerte platene i oljetanken.

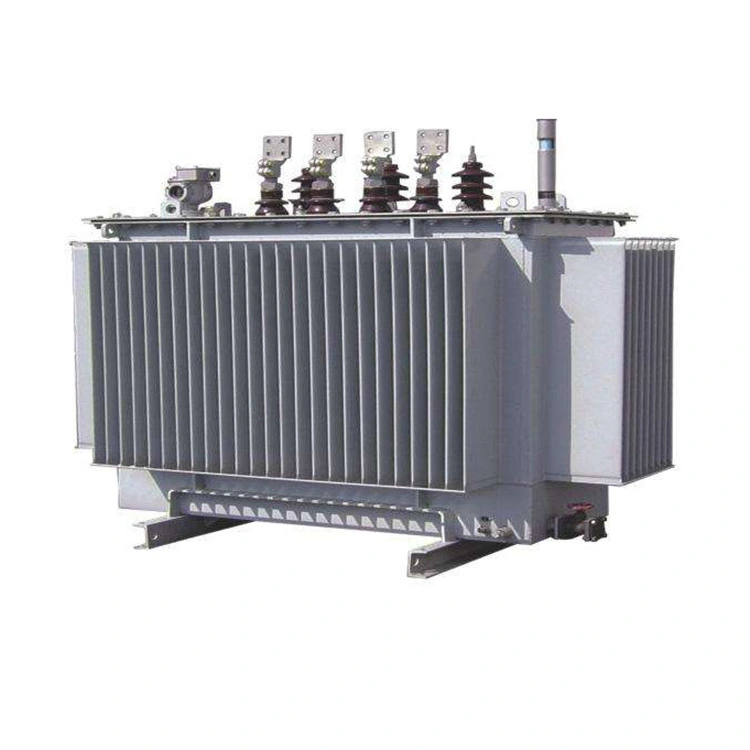

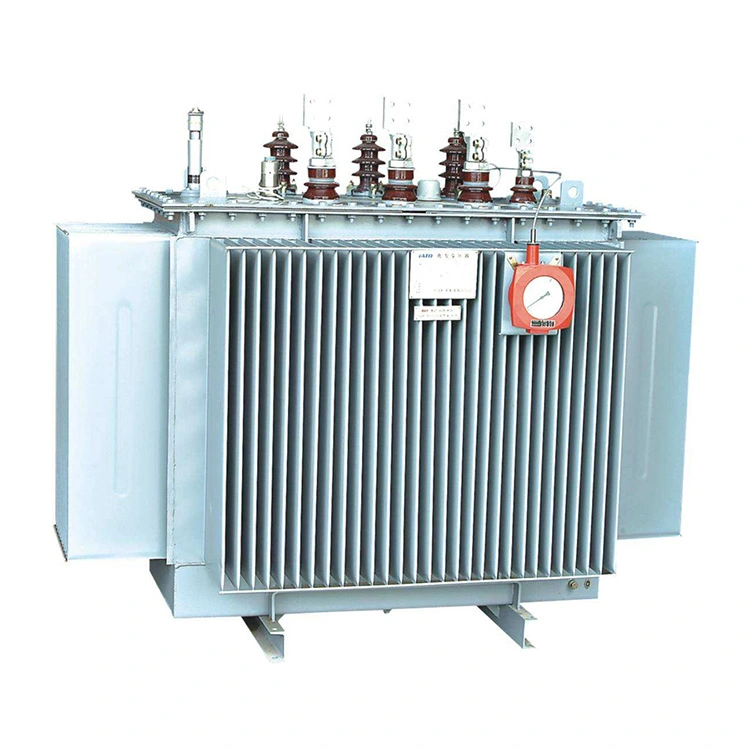

10kv 1600kva Oil Immersed Power Transformer

Teknisk parameter:

Produktnavn	10kv 1600kva oljenedsenket krafttransformator
Høytrykk (KV)	10 KV
Høytrykkskransområde (%)	±5 /±2 × 2,5 %
Lavtrykk (KV)	0,4 KV
Vektorgruppesymbol	Dyn11/Yyn0
INGEN belastningstap (W)	1640 W
Lasttap (W)	14500 W
NO belastningsstrøm (%)	0,8 %
Kortslutningsimpedans (%)	4,5 %

Funksjonene til 10kv 1600kva oljenedsenket krafttransformator

1. Dens kjerne er laget ved å stable 0,18 til 0,3 millimeter tykke orienterte silisiumstålplater gjennom stemplings- og skjæreprosesser, noe som sikrer god stabilitet.

2. Spolen er laget av rent kobber. For høyspenningskretser brukes polyimid-emaljert ledning; mens for lavspenningskretser brukes oksygenfri kobbertråd eller kobberfolie for å forbedre ytelsen til kortslutningsmotstand.

3."Bruk av "Dyn11"-tilkoblingssymbolet kan unngå påvirkning av høyordens harmoniske. Det motstår effektivt virkningen av ukompenserte belastninger og forbedrer kvaliteten på strømforsyningen."

4. 10kv 1600kva oljenedsenket krafttransformator bruker vakuumoljeinjeksjon for å fjerne luftbobler fra kjernen, noe som sikrer stabiliteten til isolasjonsytelsen.

5. Transformatoren gjennomgår strenge inspeksjoner før den forlater fabrikken, og oppfyller fullt ut IEC og ISO standarder.

Produksjonsprosessen og strukturen til fullstendig forseglede oljenedsenkede transformatorer er forskjellig fra de for vanlige oljenedsenkede transformatorer.

(1)Kroppen til den fullstendig forseglede oljenedsenkede transformatoren er fylt med olje under vakuum, som fjerner fuktighet og luft fullstendig fra isolasjonsmaterialene, og sikrer langsiktig driftslevetid for transformatoren.

(2) For de fullstendig forseglede 10kv 1600kva oljenedsenkede krafttransformatorene, bruker oljetanken en tank av korrugert type eller en sammenleggbar varmeavledningsenhet, og oljereservoaret elimineres. Endringen i oljevolum kompenseres av oljetankens elastisitet.

Fordi kroppen til den fullstendig forseglede oljenedsenkede transformatoren er isolert fra luften, er det ingen kontakt mellom oljen og luften, slik at isolasjonen ikke blir fuktig og aldringshastigheten vil bli kraftig redusert. Som et resultat forbedres påliteligheten og levetiden til transformatoren. Det er ikke behov for inspeksjon før drift, så brukerne kan spare kostnader.
