Krafttransformator 200kva med 15kv til 0,4kv

Med rik erfaring med produksjon og produksjon, er Wenzhou Xifa Electric Power Equipment Co., Ltd. en produsent og leverandør av krafttransformatorer 200kva x 15kv til 0,4kv.Siden 2006 har selskapet konsekvent fokusert på kvalitet som sitt kjerneprinsipp, og har vært dedikert til å tilby produkter av utmerket kvalitet og samtidig opprettholde konkurransedyktige priser. Selskapet tilbyr kundeorienterte tjenester og verdsetter å bygge partnerskap med sine kunder. Og vi har kapasitet til masseproduksjon for å møte de ulike behovene til våre kunder.

Send forespørsel

produktbeskrivelse

krafttransformator 200kva x 15kv til 0,4kv er en type krafttransformator med en merkekapasitet på 200 kva, en inngangsspenning på 15 kv og en utgangsspenning på 0,4 kv.

Vårt firma bruker orientert silisiumstål med høy magnetisk konduktivitet, som viderebearbeides til kaldvalsede silisiumstålplater av høy kvalitet og deretter stablet sammen. Ved å bruke folie for vikling av spoler og nye isolasjonsmaterialer og prosesser, har krafttransformatoren 200kva x 15kv til 0,4kv høy temperaturmotstand, støtmotstand og en fullstendig forseglet strukturdesign.

Utformingen av den fullstendig forseglede strukturen sikrer stabil transformatoroljekvalitet, forlenger vedlikeholdssyklusen, og samtidig produseres den samlede oljetanken som består av kjøleribber av korrugerte ark ved hjelp av fosfatering og flerlags antirustsprøyteprosesser, som har utmerket værbestandighet.

Tilkoblingsgruppen til strømtransformatoren 200kva med 15kv til 0,4kv er Dyn11, som reduserer innvirkningen av harmoniske på strømnettet og forbedrer strømforsyningskvaliteten.

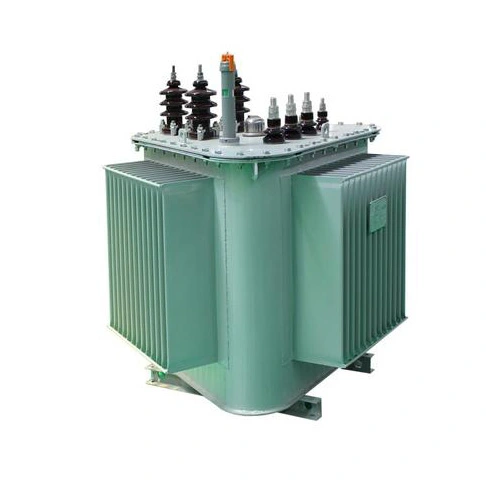

Power Transformer 200kva By 15kv To 0 4kv

Teknisk parameter:

Produktnavn	krafttransformator 200kva med 15kv til 0,4kv
Høy spenning	15 kV
Lav spenning	0,4 kV / 400 V
Gruppe med å bli med	Dyn11
Kortslutningsimpedans	Storbritannia = 4 %
Type kjøling	ONAN / Olje Naturlig Luft Naturlig
Tap uten belastning	P₀ ≈ 330 W
Lasttap ved 75 ℃	Pₖ ≈ 2860 W

Spørsmål: Hvilke inspeksjonsartikler bør en krafttransformator 200kva x 15kv til 0,4kv gjennomgå før den forlater fabrikken?

A: For å sikre stabil og effektiv drift av transformatoren, vil en rekke tester bli utført på transformatoren før den produseres. For DC-motstandstesten, mål DC-motstanden til de trefasede viklingene med høy og lav spenning, kontroller trefasebalansehastigheten og feilsøk ødelagte ledninger og dårlig lodding. For spenningsforholdstesten, mål det faktiske 15kV/0,4kV-forholdet, bekreft nøyaktigheten til kranposisjonen og det er ingen feil i antall omdreininger. For isolasjonsmotstandstesten, bruk en multifunksjonsmåler for å måle isolasjonen mellom høy og lav spenning og mellom høy og lav spenning og jord, og avgjør om isolasjonen er kvalifisert. Strømfrekvensen tåle spenningstesten består tålespenningstesten mellom høy og lav spenning til jord, mellom lav spenning til jord, og mellom høy og lav spenning, for å vurdere isolasjonsstyrken, etc.

Spørsmål: Hvorfor er det nødvendig å utføre impulslukketesten på nyinstallerte eller overtrukket krafttransformatorer 200kva x 15kv til 0,4kv før de settes i drift?

A: Fjerning av tomgangstransformatorene i strømnettet vil føre til driftsoverspenning. I et lite strømjordingssystem kan amplituden til denne overspenningen nå 3 til 4 ganger den nominelle fasespenningen; i et stort jordingssystem kan amplituden til den operasjonelle overspenningen også nå 3 ganger den nominelle fasespenningen. Derfor, for å teste om isolasjonen til transformatoren tåler merkespenningen og driftsoverspenningen under drift, bør det utføres flere impulslukketester før krafttransformatorene 200kva x 15kv til 0,4kv settes i drift.

I tillegg, når tomgangstransformatoren settes i drift, vil det genereres en eksitasjonsstøtstrøm, med en verdi som kan nå 6 til 8 ganger merkestrømmen. Siden eksitasjonsstøtstrømmen vil generere en stor elektrodynamisk kraft, er gjennomføring av impulslukketesten også et effektivt tiltak for å vurdere den mekaniske styrken til krafttransformatorene 200kva med 15kv til 0,4kv og om relébeskyttelsen vil fungere feil.
