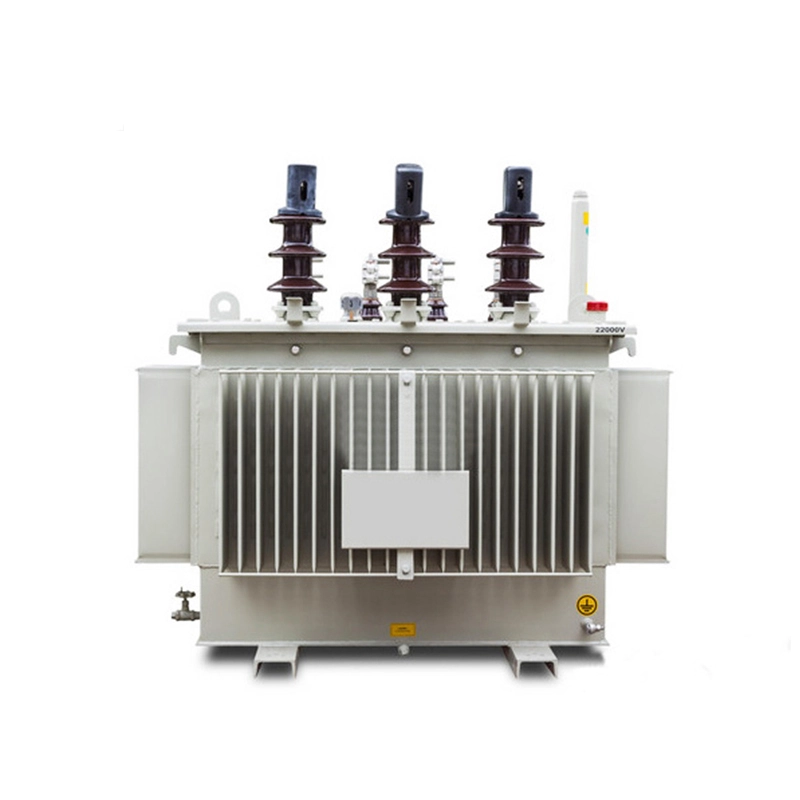

22kv til 400v 200kva krafttransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. er en produsent som fokuserer på produksjon av 22kv til 400v 200kva krafttransformatorer. Den konsentrerer seg om design og produksjon. Vi har alltid hatt som mål å gi partnere fleksible tilpassede tjenester, trygg og pålitelig transformatorkvalitet og rask levering. 22kv til 400v 200kva krafttransformatoren har oppnådd relevante internasjonale sertifiseringer og kan møte de ulike behovene til nasjonale og internasjonale ingeniørprosjekter. Velkommen til å spørre om priser eller besøk fabrikken!

Send forespørsel

produktbeskrivelse

22kv til 400v 200kva krafttransformator er et uunnværlig elektrisk nøkkelutstyr innen kraftoverføring og distribusjon. Den oppnår spenningstransformasjon og kraftoverføring basert på prinsippet om elektromagnetisk induksjon. Utstyret er hovedsakelig sammensatt av en kjerne, viklinger, varmeavledningsstruktur og sikkerhetsbeskyttelseskomponenter, med en stabil struktur og pålitelig drift.

22kv til 400v 200kva krafttransformator bruker høykvalitets kaldvalset orientert høymagnetisk permeabilitet silisiumstålplater som materiale og tar i bruk den 45° full skrånings flertrinns progressive lamineringsprosessen, som sikrer at ingen lasttap og ingen laststrøm reduseres betydelig, og støynivået reduseres.

For lavspenningsviklingen av 22kv til 400v 200kva krafttransformatorer, bortsett fra de med liten kapasitet som bruker kobbertråder, er den generelle strukturen en sylindrisk en viklet med kobberfolie; høyspenningsviklingen har en sylindrisk flerlagsstruktur ved bruk av papirdekkede flate ledninger eller emaljerte ledninger.

Ved å ta i bruk den samme viklingsteknikken og bruke en høyhastighets viklingsmaskin, sikres det at viklingsspenningen forblir konstant og ledningsbunten er anordnet tett, og oppnår dermed en balansert amperesvingfordeling, lavt lekkasjemagnetfelt, høy mekanisk styrke og sterk anti-kortslutningsevne.

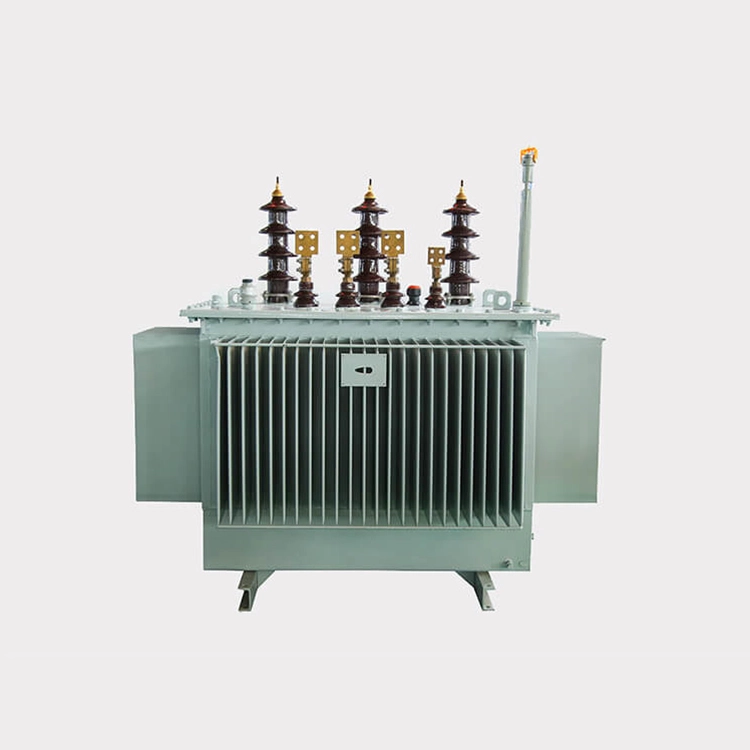

22kv To 400v 200kva Power Transformer

Teknisk parameter:

Produktnavn	22kv til 400v 200kva krafttransformator
Nominell kapasitet	200 kVA
Høy spenningsvurdering	22 kV
Lavspenningsklassifisering	400 V
Fasenummer	3 Fase
Hyppighet	50 Hz
Vektorgruppe	Dyn11
Kjølemetode	ONAN (Oil Natural Air Natural)
Ingen belastningstap	380 W
Lasttap	2400 W
Ingen last nåværende	≤1,2 %
Impedansspenning	4,0 %
Spenningsreguleringsområde	±5 %
Isolasjonsnivå	24 kV klasse
Beskyttelsesgrad	IP20 / IP54
Total dimensjon (L×B×H)	1350×750×1250 mm
Executive Standard	IEC 60076, GB 1094

Funksjoner:

1. Høy effektivitet og energisparing

Det gjennomsnittlige ubelastetapet på 22kv til 400v 200kva krafttransformator er redusert med 30 % sammenlignet med GB/T6451-standarden, det gjennomsnittlige lasttapet reduseres med 25 %, og driftskostnaden reduseres med 20 % i gjennomsnitt.

2. Høy pålitelighet

22kv til 400v 200kva krafttransformatorer har sterk anti-kortslutningsevne og fullstendig forseglet struktur kan hindre oksygen og fuktighet i å komme inn, redusere aldring av isolasjonen og forlenge levetiden.

3. Lang levetid og vedlikeholdsfri drift

Under normal bruksperiode er det ikke nødvendig å bytte ut transformatoroljen. Vedlikeholdskostnadene er lave og designlevetiden kan overstige 20 år.

Spørsmål: Hva er strukturen og forseglingsmetoden til 22kv til 400v 200kva krafttransformatorens oljetank? Hvordan behandles overflaten på drivstofftanken?

A: En korrugert oljetank med en fullstendig forseglet struktur (tankkanten kan sveises eller boltes) er tatt i bruk. De korrugerte platene dannes ved å brette kaldvalsede stålplater, som har funksjonene varmespredning og justering av oljevolumet gjennom elastisk deformasjon, og kan erstatte oljereservoaret. Og angående forseglingsteknologien, importert halvflytende silikon brukes som tetningsmateriale til 22kv til 400v 200kva krafttransformator, som er motstandsdyktig mot høye temperaturer og ikke eldes lett, og har god tetningsytelse. Alle festemidler bruker selvlåsende anti-løsende muttere.

Dessuten er oljetanken behandlet med sandblåsing av rustfjerning og elektrostatisk pulversprøyting (som epoksyharpiks eller akrylharpiksbelegg), med en malingsfilmtykkelse større enn 150 μm, noe som gir korrosjonsbestandighet, værbestandighet og anti-aldringsegenskaper.
