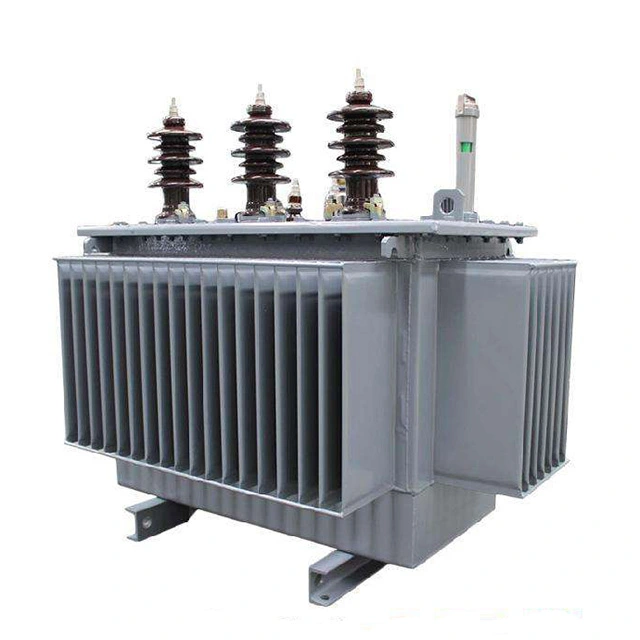

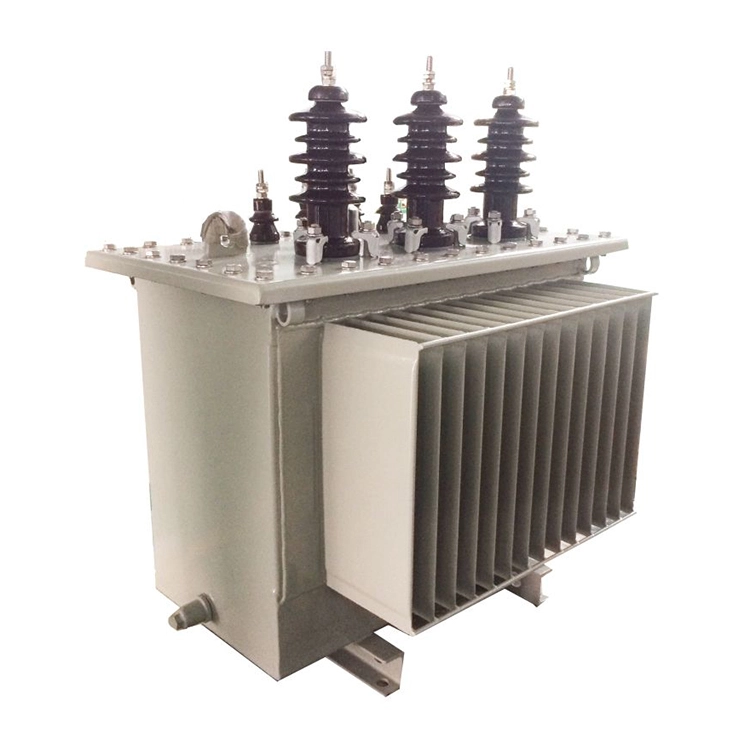

80kva 3 Phase Step Up Power Transformers 415v til 11kv

80kva 3-fase opptrappingstransformatorer 415v til 11kv mottar lavspenningsvekselstrømmen på 415V av primærviklingen. Det magnetiske feltet er konsentrert og rettet fra primærviklingen til sekundærviklingen gjennom den laminerte jernkjernen, og en høyspenningsvekselstrøm på 11kV sendes ut.

80kva 3-fase opptrappende krafttransformatorer 415v til 11kv brukes hovedsakelig til langdistansekraftoverføring, nettilkobling av solcelle/vindkraft og industriell høyspentstrømforsyning. De vanlige typene inkluderer oljenedsenket, kobberviklinger og Dyn11-tilkobling, som er i samsvar med IEC 60076/GB 1094-standardene.

Teknisk parameter:

Hva slags tester bør utføres under driften av en 80kva 3 fase opptrappende krafttransformatorer 415v til 11kv?

For å sikre at transformatoren fungerer normalt, bør følgende tester utføres ofte:

(1) Temperaturtest. Hvorvidt driftstilstanden til transformatoren er normal og temperaturnivået er svært viktig. I henhold til forskriftene skal oljetemperaturen i det øvre laget ikke overstige 85°C (temperaturstigningen skal ikke overstige 55°C). Vanligvis er transformatorer utstyrt med dedikerte temperaturmåleenheter.

(2) Belastningstest. For å forbedre utnyttelsesgraden til 80kva 3-fase opptrappingstransformatorene 415v til 11kv og redusere strømtapet, er det nødvendig å bestemme den faktiske strømforsyningskapasiteten som transformatoren kan tåle under drift. Målearbeidet utføres vanligvis i løpet av den maksimale strømforbruksperioden for hver sesong, og måles direkte ved hjelp av en klemme på amperemeter. Strømverdien skal være 70 til 80 % av transformatorens merkestrøm. Hvis det overskrider dette området, indikerer det overbelastning og bør justeres umiddelbart.

(3)Spenningstest. Spenningsvariasjonsområdet skal være innenfor ±5 % av merkespenningen. Hvis den overskrider dette området, bør trinnkobleren brukes for justering for å bringe spenningen innenfor det angitte området. Vanligvis måles sekundærviklingens terminalspenning og terminalspenningen til sluttbrukeren ved hjelp av et voltmeter.

(4) Isolasjonsmotstandstest. For å holde 80kva 3-fase krafttransformatorene 415v til 11kv i normal driftstilstand, må isolasjonsmotstandstesten utføres for å forhindre aldring av isolasjonen og ulykker. Under testen, prøv å stoppe driften av transformatoren og bruk et megohmmeter for å måle isolasjonsmotstandsverdien til transformatoren. Den målte motstanden bør ikke være mindre enn 70 % av forrige målte verdi. Når du velger et megohmmeter, kan lavspentspolen bruke et spenningsnivå på 500v.
